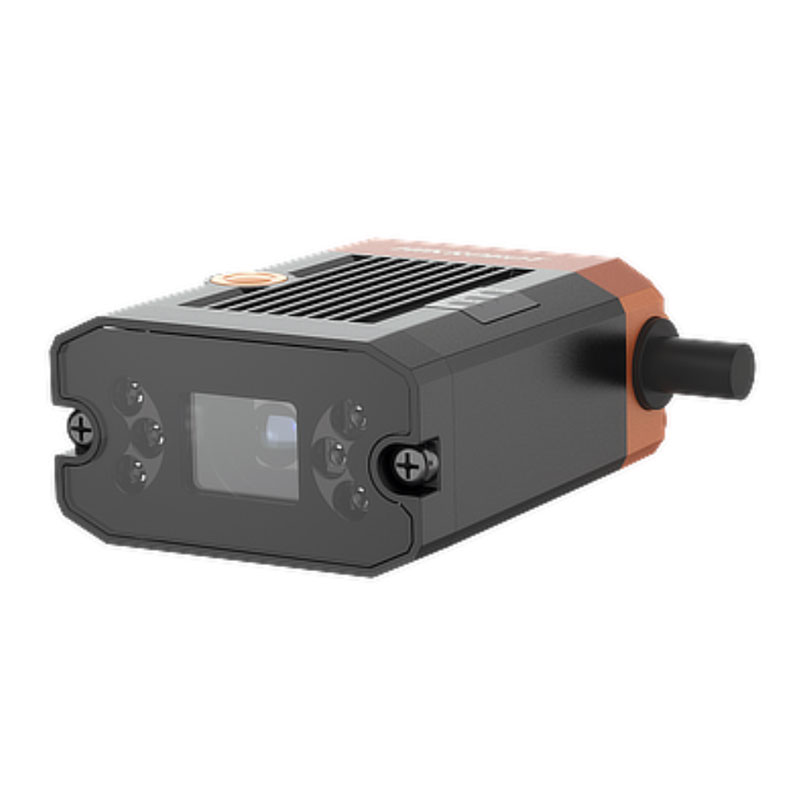

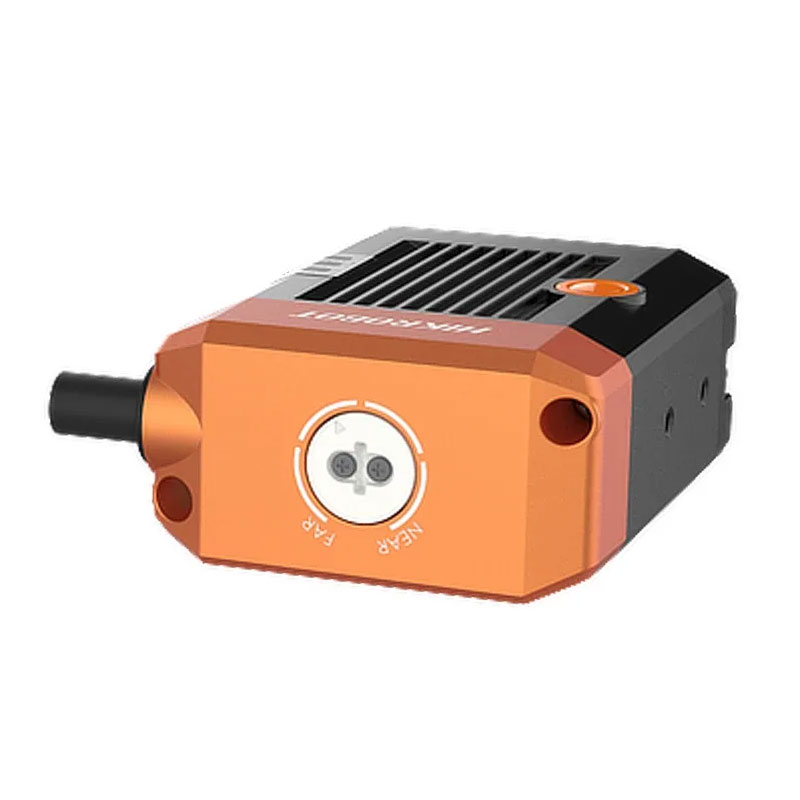

Смарт камера MV-SC2016EC-15S-WBN

Как это обычно выглядит на линии

Есть конвейер, на нем коробки или лотки с 2D‑кодами. Скорость меняется, освещение «гуляет», а оператору нужен не «факт наличия», а стабильное чтение кода с привязкой к такту ПЛК. Промышленный считыватель MV-SC2016EC-15S-WBN из серии HIKROBOT SC2000 рассчитан именно на такую эксплуатацию: работать как элемент автоматики, а не как офисная камера с декодером.

Оптика и матрица: почему важно, что CMOS цветной и с глобальным затвором

Сенсор здесь — цветной CMOS с глобальным затвором. В реальных условиях глобальный затвор решает типовую проблему смаза при движении: когда изделие проходит под камерой, «rolling shutter» дает геометрические искажения и рваные границы модулей кода. На высоких скоростях это превращается в нестабильное чтение, особенно на DataMatrix с мелким модулем. Глобальный затвор снимает кадр одномоментно — код остается «квадратным», декодер работает предсказуемо.

Разрешение 1408 × 1024 обеспечивает запас по детализации, чтобы не упираться в «пикселизацию» при небольшом размере кода или при увеличенной дистанции установки. Объектив с фокусным расстоянием 14.8 мм — практичный компромисс для средних рабочих дистанций: можно собрать нормальное поле зрения под типовые этикетки/маркировку без экзотических линз и без чрезмерной дисторсии по краям.

Производительность: частота кадров как инструмент синхронизации

Максимальные 60 fps — это не про «красивую картинку», а про устойчивое попадание в окно чтения. На линии с плавающей скоростью удобно работать по триггеру от датчика, но иметь запас кадров, чтобы при необходимости делать повторные попытки в пределах одного прохода. Пример: изделие заходит в зону обзора на 150–200 мс — при 60 fps есть до 9–12 кадров, из которых декодер выберет лучший по резкости/экспозиции. Это напрямую повышает OEE, потому что снижает долю «непрочитано → ручной ввод → стоп/отбраковка».

Интерфейсы и протоколы: подключение без «зоопарка» шлюзов

Устройство поддерживает Ethernet и Serial Port, а по протоколам — TCP/UDP/FTP, Profinet, Modbus, Ethernet/IP. На практике это означает, что считыватель можно встраивать в существующую архитектуру без лишних конвертеров:

Отдельно отмечу: когда считыватель говорит на «родном» протоколе ПЛК, проще обеспечить детерминированность обмена и нормальную диагностику. Это экономит время на пусконаладке и уменьшает число «серых зон», когда код вроде бы читается, но сигнал до контроллера доходит с задержкой или теряется.

Питание, корпус и условия эксплуатации

Питание 24 В — стандарт для промышленной автоматики. Не нужно городить отдельные блоки на 12 В, проще развести по шкафу и обеспечить резервирование от общих источников. При весе около 220 г и габаритах 46 × 57.6 × 25 мм прибор нормально становится на компактный кронштейн, не разболтает крепеж и не требует тяжелых рам.

Степень защиты IP65 — важный момент для моек, пыли и аэрозолей СОЖ. Это не «герметичность ради галочки»: в упаковочных и металлообрабатывающих участках оптика и разъемы быстро страдают от мелкодисперсной грязи. IP65 в сочетании с нормальной прокладкой кабеля снижает риск плавающих отказов, когда проблема проявляется только «после смены» или «после мойки».

Диапазон температур -30…70 °C и влажность 20–95% позволяют ставить считыватель и на холодные зоны (склады/рампы), и рядом с теплыми узлами оборудования. В таких местах критично, чтобы электроника и механика не уходили в дрейф: иначе начинается сезонная история с перенастройкой экспозиции и фокуса.

Поддержка кодов и ПО для настройки

MV-SC2016EC-15S-WBN ориентирован на 2D‑штрихкоды. В реальности это маркировка на этикетке, лазерная гравировка, DPM на металле — сценариев много. Важно, что устройство относится к промышленной серии SC2000: обычно такие решения рассчитаны на стабильную работу в контуре «датчик → чтение → передача в ПЛК → решение».

Для конфигурации и обслуживания используется клиентское ПО SCMVS. На пуске через него удобно выставить параметры чтения, проверить устойчивость на выборке изделий, посмотреть статистику успешных/ошибочных чтений и зафиксировать конфигурацию как часть проекта. Это дисциплинирует эксплуатацию: меньше «настроек на глаз» и больше воспроизводимости при замене узла.

Соответствие требованиям площадок

Сертификация CE, FCC, KC упрощает ввод в эксплуатацию на предприятиях с формализованными требованиями по ЭМС и допуску оборудования. В больших проектах это экономит недели согласований, особенно когда служба качества требует подтверждения по стандартам.

Если нужен промышленный 2D‑считыватель с глобальным затвором, сетевыми промышленными протоколами и нормальной выживаемостью в цеховых условиях — закладывайте MV-SC2016EC-15S-WBN в спецификацию и подключайте к вашему ПЛК по Profinet/Modbus/Ethernet/IP без лишних прослоек.

Запросите схему подключения и параметры интеграции под вашу линию — подготовлю привязку по протоколу и сигналам ввода/вывода под конкретный ПЛК.
