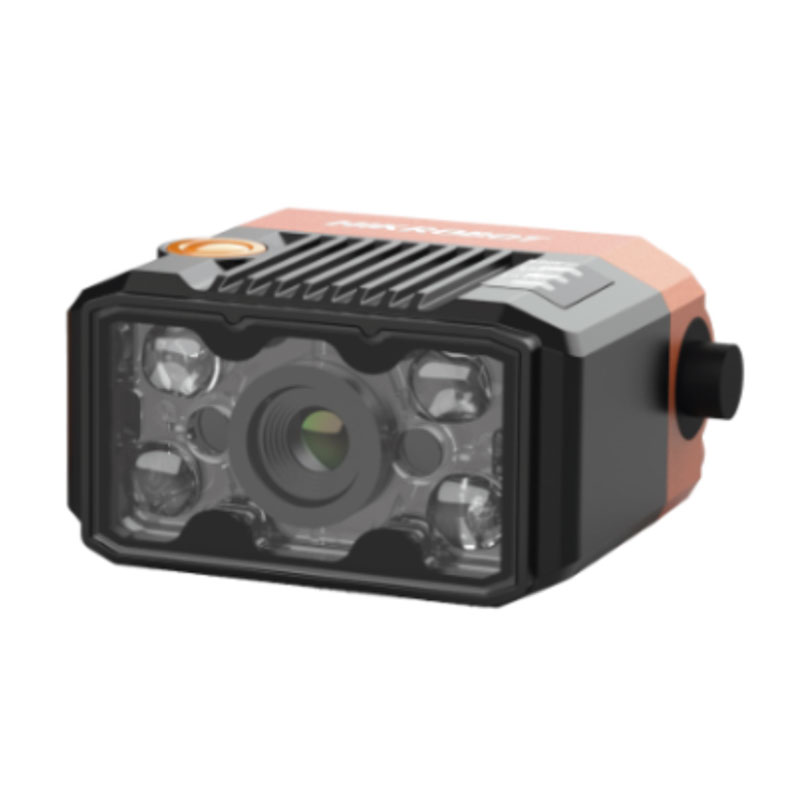

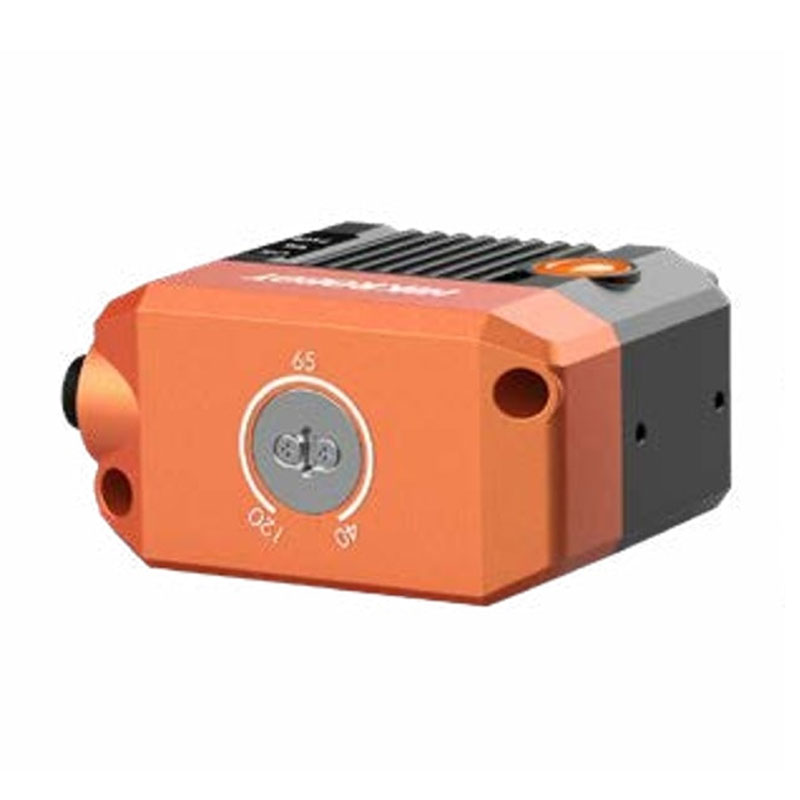

Смарт камера MV-SC2016EM-06S-WBN-Mini V3.0

Как это выглядит на линии

Типовой кейс: на конвейере идёт лоток с маркировкой DataMatrix, скорость «плавает», а этикетка то бликует, то уходит в бок. Оператору нужен не «сканер на проводе», а узел, который стабильно отдаёт в ПЛК факт чтения и строку кода, не требуя постоянной перекалибровки. MV-SC2016EM-06S-WBN-Mini V3.0 от HIKROBOT как раз из таких: компактный промышленный считыватель 2D-кодов серии SC2000, рассчитанный на реальную эксплуатацию в цехе, а не на лабораторный стенд.

Оптика и матрица: почему монохром важнее «красивой картинки»

Здесь стоит монохромный сенсор с разрешением 1408 × 1024. В задачах чтения 2D-штрихкодов это практичнее цветного: алгоритмы декодирования работают по контрасту и границам модулей, а не по оттенкам. Монохром обычно даёт меньше шумов и стабильнее держит экспозицию на сложных поверхностях (крафт-картон, матовый пластик, металл с микрорельефом).

Фокусное расстояние объектива 6 мм — универсальный вариант для ближних и средних дистанций в компактных постах. Его часто ставят на участки, где нет места для «длинной» оптики: маркировка на боковой стенке коробки, на крышке тары, на деталях в кассете. При грамотном подборе расстояния и подсветки можно получить предсказуемое поле зрения без «танцев» с механикой.

Динамика: 60 fps как страховка от разброса скорости

Максимальная частота кадров 60 fps — это не про видеосъёмку, а про запас по времени на захват. Когда изделие проходит зону считывания за доли секунды, лишние кадры дают возможность поймать момент без смаза и с корректной геометрией кода. На практике это помогает на линиях с неидеальной синхронизацией: конвейер ускорился, зазор между изделиями уменьшился, а триггер остался прежним — считыватель всё равно успевает сделать несколько информативных кадров и выбрать лучший.

Интеграция с автоматикой: протоколы без «зоопарка» шлюзов

По коммуникациям устройство закрывает типовые требования интегратора: Ethernet (GigE), Serial Port, TCP, UDP, FTP, а также промышленный набор Profinet, Modbus, Ethernet/IP. Это важно не на бумаге, а в шкафу управления: меньше внешних конвертеров — меньше точек отказа и проще диагностика.

Мини-пример: участок на Siemens — отдаёте результат чтения и статус в Profinet прямо в ПЛК, без промежуточного ПК. Участок на Rockwell — аналогично через Ethernet/IP. Если нужно сохранить изображения/логи для разбора инцидентов, FTP закрывает задачу выгрузки на сервер техконтроля. TCP/UDP полезны для собственных сервисов: например, отправка строки кода в MES-агент или в самописный контроллер сортировки.

ПО и наладка: инженерный подход вместо «магии»

Для настройки и обслуживания заявлено клиентское ПО SCMVS V3.2.1 и VisionTrain V2.3.0 Beta. В нормальной эксплуатации это означает две вещи: есть инструмент для параметрирования (экспозиция, ROI, фильтрация, правила валидации) и есть среда, где можно воспроизводить проблему на сохранённых кадрах. Это критично, когда «вчера читало, сегодня нет»: вместо остановки линии вы снимаете выборку изображений, проверяете, что изменилось (контраст, угол, загрязнение окна), и точечно правите параметры.

Питание и устойчивость к цеховой среде

Питание 12–24 В DC — стандарт автоматики. Это удобно, когда в шкафу уже есть 24 В и не хочется городить отдельный БП. Диапазон по температуре от -30 до +70 °C закрывает холодные склады, неотапливаемые рампы, а также «горячие» зоны рядом с печами/термоусадкой при условии нормальной компоновки и отсутствия прямого теплового удара.

Степень защиты IP65 — практический минимум для участков, где есть пыль, мелкая стружка, аэрозоли и регулярная протирка. Влажность 20–95% говорит о том, что устройство рассчитано на работу в условиях конденсатных рисков при перепадах, но, как всегда, важно обеспечить корректный ввод кабеля и не ставить считыватель в место, где на него льёт струя при мойке.

Габариты и монтаж: когда место дороже времени

Корпус 46 × 38 × 25 мм позволяет ставить считыватель в тесные узлы: над роликовыми транспортёрами, в обвязке упаковочных машин, внутри защитных кожухов. Малый размер снижает требования к кронштейнам: меньше плечо — меньше вибрация на оптике, стабильнее фокус и геометрия кадра.

Соответствие требованиям предприятия

Сертификация CE, KC обычно проходит через службу охраны труда и стандартизации без лишних вопросов, что полезно при вводе нового оборудования и аудитах. Серия SC2000 в целом ориентирована на промышленную эксплуатацию: акцент на интерфейсы, стойкость и предсказуемую работу в составе системы, а не на «витринные» характеристики.

Если вам нужно встроить компактный 2D-считыватель в существующий пост и без лишних шлюзов завести данные в Profinet/Modbus/Ethernet/IP, берите MV-SC2016EM-06S-WBN-Mini V3.0 и закладывайте его в спецификацию — дальше останется только правильно поставить оптику и настроить триггер.
