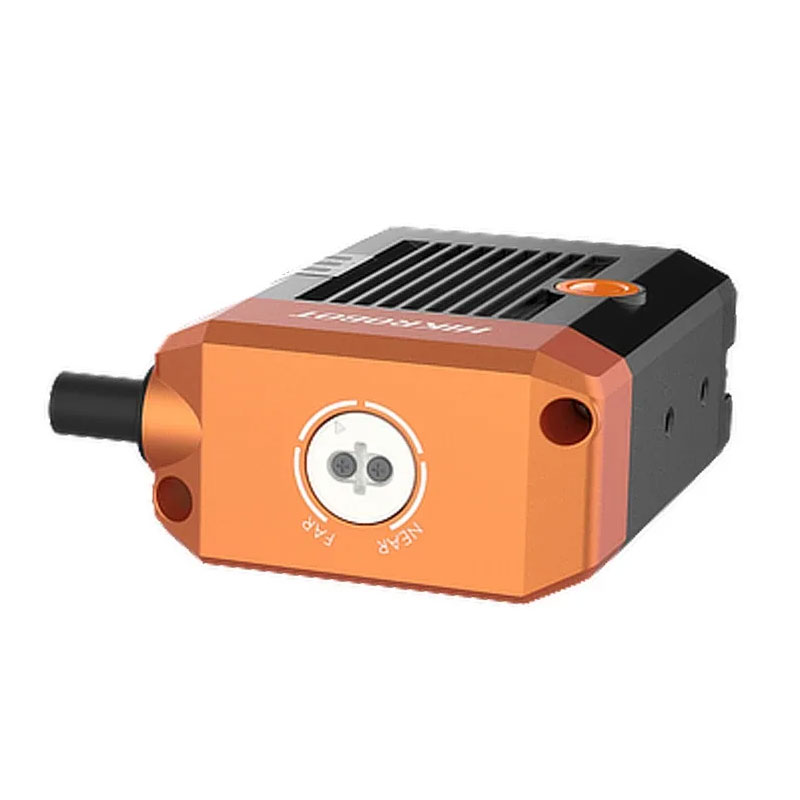

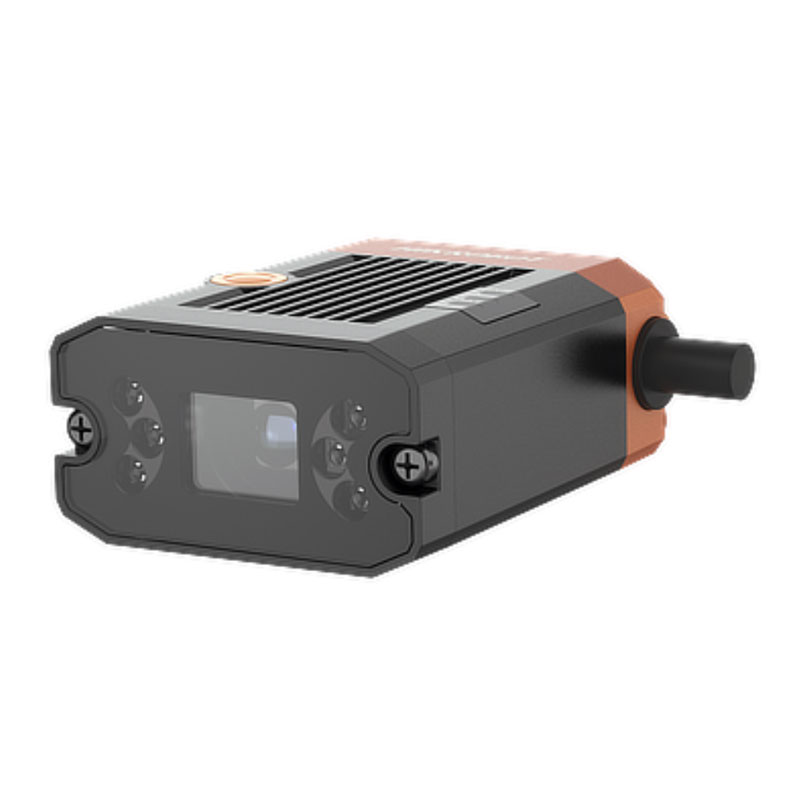

Смарт камера MV-SC2016EM-08S-WBN

Когда считывание — часть цикла, а не отдельная операция

На линии упаковки или сортировки код нужно читать «на лету»: коробка прошла створ, контроллер должен подтвердить идентификацию и дать разрешение на отвод/маркировку в пределах одного такта. В таких задачах промышленный считыватель MV-SC2016EM-08S-WBN серии SC2000 от HIKROBOT работает как датчик, а не как «камера с софтом»: вы получаете стабильное декодирование 2D штрихкодов и прогнозируемую интеграцию в ПЛК по промышленным протоколам.

Оптика и матрица: почему 8 мм и монохром важнее «красивой картинки»

Модель использует монохромный CMOS-сенсор с разрешением 1408×1024. Монохром в машинном зрении — это не экономия, а практичность: выше чувствительность и контраст на типовых печатных DataMatrix/QR, меньше сюрпризов на разных типах краски и фактуре упаковки. Разрешение 1408×1024 даёт запас по мелким модулям кода и позволяет держать рабочее поле без чрезмерного приближения, что снижает требования к механике.

Фокусное расстояние 8 мм — хороший компромисс для ближне-средних дистанций в ограниченном пространстве. На практике это упрощает установку в створе конвейера: корпус компактный, а угол обзора позволяет «поймать» область с кодом без избыточного выноса кронштейна. В цеху это выливается в меньшее количество переделок крепежа после запуска.

Скорость и такт: 60 fps в реальной эксплуатации

Максимальная частота кадров 60 fps важна не сама по себе, а как страховка от микросбоев синхронизации и разброса скорости ленты. Например, при нестабильной подаче (коробка «подпрыгнула» на стыке роликов) вы не теряете попытку чтения: устройство успевает взять несколько кадров, а алгоритм — выбрать лучший. Это особенно заметно на глянцевых этикетках, где блик может убить один кадр, но не серию.

Интеграция без плясок с конвертерами

MV-SC2016EM-08S-WBN поддерживает набор интерфейсов и протоколов, которые реально встречаются на заводе: Serial Port, TCP/UDP, FTP, а также Profinet, Modbus и Ethernet/IP. Для инженера АСУ это означает, что считыватель можно включить в существующую архитектуру без отдельного шлюза и без «самописных» демонов на ПК.

Мини-пример: линия на Siemens — логично увести результат чтения и статус в Profinet и обрабатывать в ПЛК (контроль дублей, блокировка брака, привязка к рецепту). На участке с Allen-Bradley — аналогично через Ethernet/IP. Если нужна простая отладка, поднимайте TCP-сокет и смотрите строки декодирования напрямую с ноутбука.

Питание и габариты: мелочи, которые решают при монтаже

Питание 24 В — стандарт шкафа управления, без отдельного БП и «переходников». Это снижает риск наводок и отказов из‑за плохих адаптеров, особенно когда рядом частотники и пускатели. Корпус 46×57,6×25 мм при массе около 220 г удобен для установки на легкие кронштейны и направляющие, где каждые лишние 200–300 г превращаются в вибрации и уход настройки. В реальных проектах компактность часто важнее «красивого» корпуса: можно поставить считыватель ближе к объекту и сократить паразитные отражения.

Условия цеха: температура, влажность, защита

Рабочий диапазон -30…70 °C закрывает не только теплые производственные помещения, но и неотапливаемые зоны, ворота, рампы. Влажность 20–95% важна на пищевке и в моечных зонах, где воздух «тяжелый», а конденсат — обычная история при перепадах температуры. Степень защиты IP65 — это не про «можно помыть из шланга», а про выживаемость от пыли, волокна, муки и мелкого аэрозоля: меньше попадания внутрь — меньше деградации оптики и разъемов со временем.

Сертификации CE и KC упрощают ввод в эксплуатацию на площадках, где служба промышленной безопасности и аудиторы смотрят документацию, а не только факт работы на стенде.

Настройка и сопровождение

Для конфигурации применяется клиентское ПО SCMVS. С инженерной точки зрения ценность в том, что параметры чтения, области интереса и обмена можно довести до стабильного состояния без «танцев» с универсальными viewer’ами. В нормальном вводе в эксплуатацию это экономит дни: один раз корректно выставили зону чтения и логику выдачи результата — и дальше меняете только механику и рецепт линии.

Кому подойдет именно эта модель

Если нужна предсказуемая интеграция по Profinet/Modbus/Ethernet-IP и стабильное чтение 2D в цеховых условиях — закладывайте MV-SC2016EM-08S-WBN в спецификацию и присылайте параметры кода и дистанцию установки, подберем режим и схему подключения под ваш такт.
