Смарт камера MV-SC2016EM-12S-WBN V3.0

Когда код читается не в лаборатории, а на линии

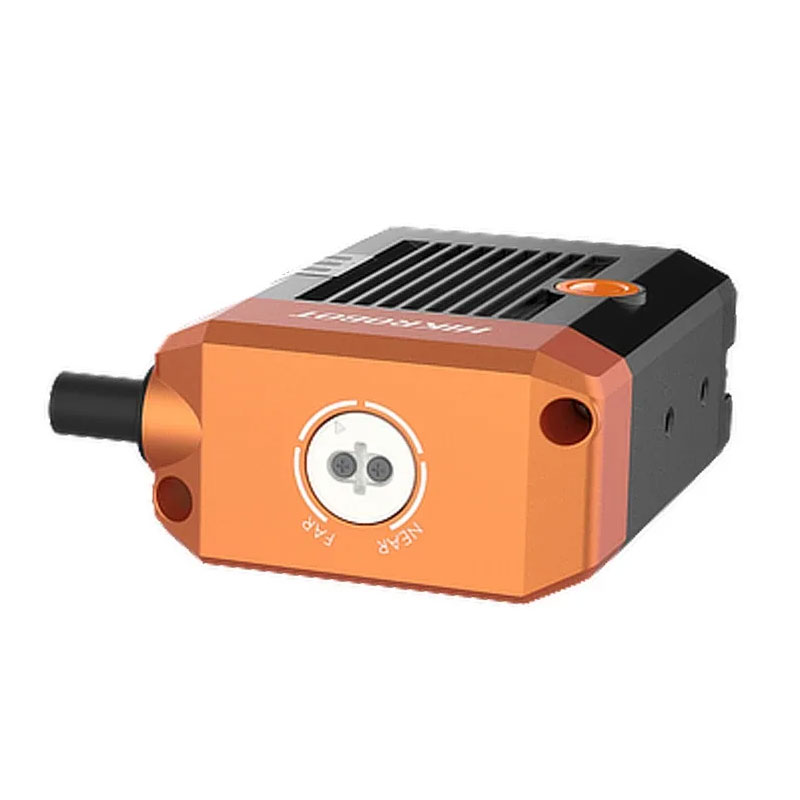

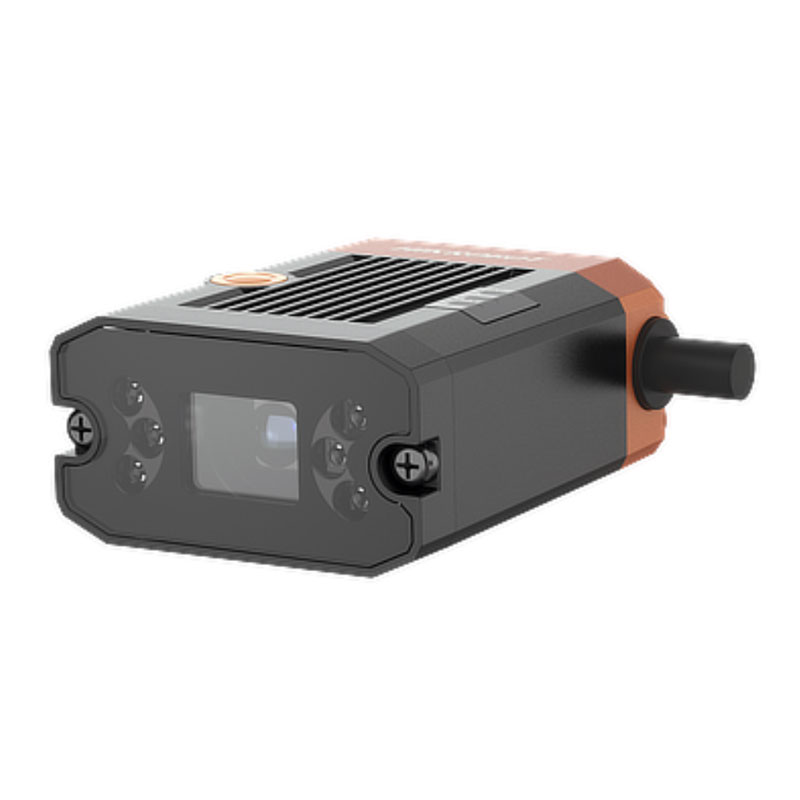

В реальном цехе 2D‑коды редко выглядят «как в учебнике»: этикетку ведёт на ролике, упаковку трясёт на виброподаче, печать местами блестит, а окно камеры быстро покрывается пылью. Промышленный считыватель MV-SC2016EM-12S-WBN V3.0 (HIKROBOT, серия SC2000) рассчитан именно на такие режимы: быстрое срабатывание, жёсткие условия и нормальная интеграция в ПЛК без плясок с протоколами.

Оптика и матрица: почему «монохром» часто лучше

Здесь стоит монохромный CMOS и разрешение 1408 × 1024. Для DataMatrix/QR это практичный баланс: хватает детализации, чтобы уверенно держать модуль кода на небольших размерах, и при этом не раздувается поток данных, который потом тормозит обработку и обмен. Монохромная матрица в задачах чтения маркировки обычно выигрывает у цветной за счёт лучшей чувствительности и контраста на типичных носителях — от белой бумаги до серой ПЭТ‑тары.

Объектив с фокусным расстоянием 12 мм — рабочий вариант для средних дистанций и адекватного поля зрения на конвейере. На практике это позволяет «поймать» код на коробке или лотке без чрезмерного приближения, когда любое отклонение по высоте сразу уводит объект из зоны резкости. Для инженера это означает меньше механики, меньше юстировок и проще обслуживание.

Скорость: 60 fps как страховка от смаза

Максимальная частота кадров 60 fps важна не «для галочки». Чем выше кадровая частота, тем больше шансов получить резкий кадр в момент, когда код в зоне обзора, особенно если объект идёт рывками или с проскальзыванием. Пример из практики: на этикетировщике после аппликатора коробка может кратковременно подрагивать — и если камера снимает редко, вы ловите смаз и «плавающую» декодировку. На 60 fps проще подобрать экспозицию и синхронизацию по триггеру так, чтобы чтение было стабильным, а не «через раз».

Интеграция в автоматику без экзотики

MV-SC2016EM-12S-WBN V3.0 поддерживает нормальный набор промышленных и IT‑протоколов: Serial Port, TCP, UDP, FTP, Profinet, Modbus, Ethernet/IP. Это закрывает большинство сценариев внедрения:

Отдельный плюс — питание 12–24 В DC. В шкафу автоматики это стандарт: можно сесть на существующую 24‑вольтовую шину, не городя преобразователи и не усложняя электробезопасность.

Условия эксплуатации: IP65 и широкий температурный диапазон

Степень защиты IP65 — это не «водонепроницаемость», а реальная защита от пыли и струй. На участках с обдувом, пылью от гофрокартона или периодической мойкой зоны (без фанатизма) такое исполнение заметно повышает живучесть. Рабочая температура от −30 до +70 °C даёт запас для неотапливаемых складов, холодных тамбуров и горячих зон рядом с термотуннелями. По влажности 20–95% устройство нормально переносит типичные производственные перепады, где конденсат — скорее вопрос правильного монтажа и исключения прямого охлаждения корпуса.

Габариты и монтаж: когда важен каждый миллиметр

Корпус 46 × 57,6 × 25 мм удобен в тесных местах: над конвейером под защитным кожухом, на кронштейне рядом с аппликатором, внутри ячейки с роботизированной укладкой. Малый размер снижает парусность на вибрации и позволяет жёстче закрепить устройство, что напрямую влияет на стабильность фокуса и повторяемость чтения.

ПО и наладка: меньше времени на доводку

Для настройки заявлено клиентское ПО SCMVS V3.2.1 и VisionTrain V2.3.0 Beta. В нормальной пусконаладке это означает два ключевых момента: во‑первых, можно быстро подобрать параметры съёмки/декодирования под конкретную печать и материал; во‑вторых, проще воспроизвести проблему по сохранённым кадрам и не гонять линию «ради диагностики». Практический подход такой: настраиваем чтение на худших образцах, фиксируем профили, затем отдаём в эксплуатацию с понятными порогами и диагностическими статусами в ПЛК.

Поддержка 2D‑кодов как базовая потребность маркировки

Устройство ориентировано на 2D штрихкоды — именно они сейчас чаще всего используются в прослеживаемости, внутренней логистике, сериализации, учёте партий. Когда на линии важно не просто «прочитать», а читать устойчиво при изменении контраста, смещении и частичной деградации печати, решают не красивые цифры в паспорте, а связка матрицы, оптики, кадровой частоты и корректной интеграции в управление.

Сертификация

Наличие CE и KC упрощает прохождение внутренних процедур по допуску оборудования на предприятиях с формализованными требованиями к комплектующим и поставкам для разных площадок.

Если нужен считыватель, который нормально встанет в промышленную сеть и будет читать 2D‑коды на скорости линии, закладывайте MV-SC2016EM-12S-WBN V3.0 в проект и согласуйте интерфейс обмена под ваш ПЛК — дальше всё решается грамотной механикой и настройкой профиля чтения.
