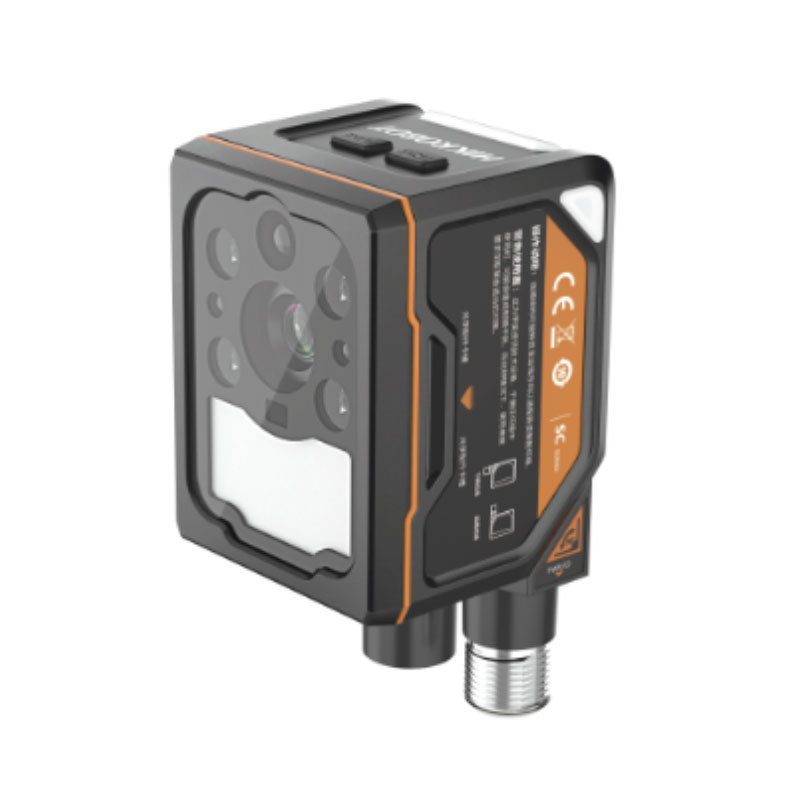

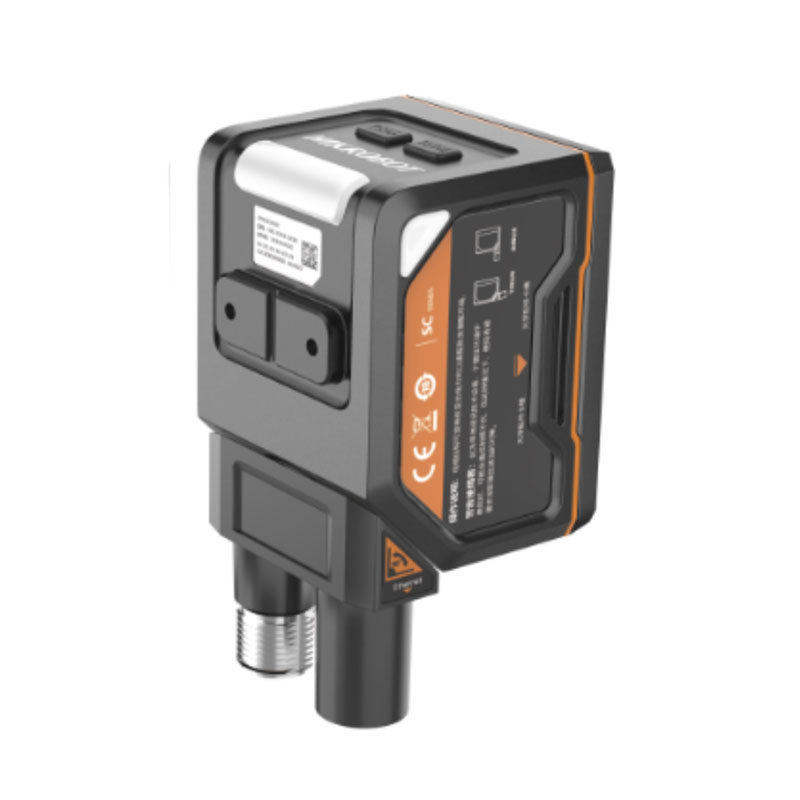

Смарт камера MV-SC3013XC-08M-WBN

Когда код «плывёт» на скорости, решает не магия, а оптика и стабильная механика

В реальной линии проблемы со считыванием 2D-штрихкодов редко связаны с самим кодом. Чаще виноваты три вещи: переменная дистанция до объекта, блики от упаковочной плёнки и скорость транспортёра, на которой камера не успевает «заморозить» кадр. Промышленный считыватель HIKROBOT MV-SC3013XC-08M-WBN из серии SC3000 как раз рассчитан на такие условия: компактная камера/считыватель с защитой IP67, устойчивый к температурным перепадам и рассчитанный на работу в цехе, а не в лаборатории.

Сценарии, где MV-SC3013XC-08M-WBN закрывает типовые боли

Пример из практики: маркировка на коробе DataMatrix читается на отводящем конвейере после этикетировщика. Скорость высокая, короб идёт с микровибрацией, часть этикеток чуть наклеена под углом. При таких вводных важно получить достаточную частоту кадров и нормальную геометрию изображения, чтобы декодер не «ловил» код на одном удачном кадре из десяти, а стабильно работал в каждом такте.

Здесь помогает максимальная частота 60 fps. Это не «про видео», а про запас по времени на экспозицию и вероятность поймать код без смаза при триггере. Когда линия даёт, условно, 30 изделий/с, 60 fps оставляют возможность выбирать лучший кадр и держать повторяемость считывания, не разгоняя подсветку до перегрева.

Матрица и цветной сенсор: почему это не лишнее

Разрешение 1216×1024 — рабочий компромисс для 2D-кодов на типовых дистанциях: достаточно пикселей, чтобы не «разваливать» модуль кода, и при этом не загонять систему в тяжёлую обработку, как на многомегапиксельных камерах. Для цеховой эксплуатации это означает меньше задержек и более предсказуемое время реакции на триггер.

Сенсор цветной. На практике цвет даёт пользу не только «ради картинки»: на некоторых типах печати (например, код на цветном фоне, сложная подложка, разнотон) цветовые каналы помогают алгоритму стабильнее отделять элементы кода от фона. Это особенно заметно на глянцевых этикетках и упаковке с фирменной полиграфией, где монохромный сенсор чаще проваливается в паразитный контраст.

Оптика 8 мм и компактный корпус: меньше компромиссов при монтаже

Фокусное расстояние 8 мм удобно, когда считыватель нужно поставить близко к изделию, но при этом сохранить нормальное поле зрения без «рыбьего глаза» и без чрезмерной перспективной деформации. В прикладном смысле это экономия на механике: кронштейн проще, меньше вылетов, меньше шансов сбить юстировку при обслуживании линии.

Габариты 68×60×42 мм — это не косметика. В шкафных зонах, на рамах конвейера и возле узлов упаковки места почти всегда не хватает. Компактный корпус облегчает установку «в окно» между направляющими, рядом с фотодатчиком или пневмоцилиндром, без переноса соседних узлов.

Питание и интеграция: как ведёт себя в типовом электрохозяйстве

Питание 12–24 В постоянного тока хорошо ложится на стандартную автоматику: можно запитать от общей шины 24 VDC без отдельного БП, а при необходимости — от 12 VDC в мобильных стендах или автономных постах. В эксплуатации широкий диапазон снижает риск «плавающих» отказов из‑за просадки на длинных линиях питания, особенно если рядом индуктивные нагрузки и коммутация через реле.

Клиентское ПО SCMVS полезно тем, что позволяет инженеру не собирать настройку «на коленке». В нормальном проекте вы сначала стабилизируете механику и свет, затем в софте выставляете параметры изображения и декодирования, а уже после фиксируете конфигурацию под конкретный артикул. Это дисциплинирует ввод в эксплуатацию: меньше шаманства, больше воспроизводимости при тиражировании на другие линии.

Рабочая среда: IP67 и температурный диапазон как страховка от простоя

Степень защиты IP67 — важная вещь, когда считыватель стоит в зоне регулярной мойки, пыли от картона или муки, либо рядом с СОЖ. На объектах, где «по регламенту протирают всё подряд», IP67 часто решает судьбу оборудования: меньше конденсата внутри, меньше коррозии разъёмов, меньше внезапных деградаций оптики.

Диапазон рабочих температур от -30 до 70 °C закрывает холодные склады и неидеальные горячие зоны возле термотуннелей, сушек, печей. Это не значит, что можно ставить устройство вплотную к источнику тепла, но запас по температуре упрощает жизнь: не нужно городить отдельные кожухи там, где достаточно грамотного выноса и экрана.

Допустимая влажность 20–95% — практичный параметр для помещений без жёсткого климат-контроля. Важно, что устройство рассчитано на работу при высокой влажности, а не только на «сухой» сборочный участок.

Сертификация и серия

Сертификация CE и KC упрощает использование в проектах с требованиями по соответствию и поставками на разные площадки. Серия SC3000 в целом ориентирована на промышленную установку: это чувствуется по защищённости, рабочим режимам и логике настройки.

Ключевые параметры в одном списке

Если нужен считыватель под быстрый конвейер, глянец и «жёсткий» цех, закладывайте MV-SC3013XC-08M-WBN в проект и сразу планируйте нормальную механику крепления и подсветку под материал — дальше настройка в SCMVS делается предсказуемо.

Дайте исходные данные по коду, скорости линии и дистанции установки — подберём схему монтажа и рабочие настройки под вашу задачу.
