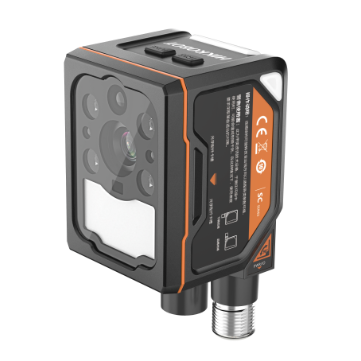

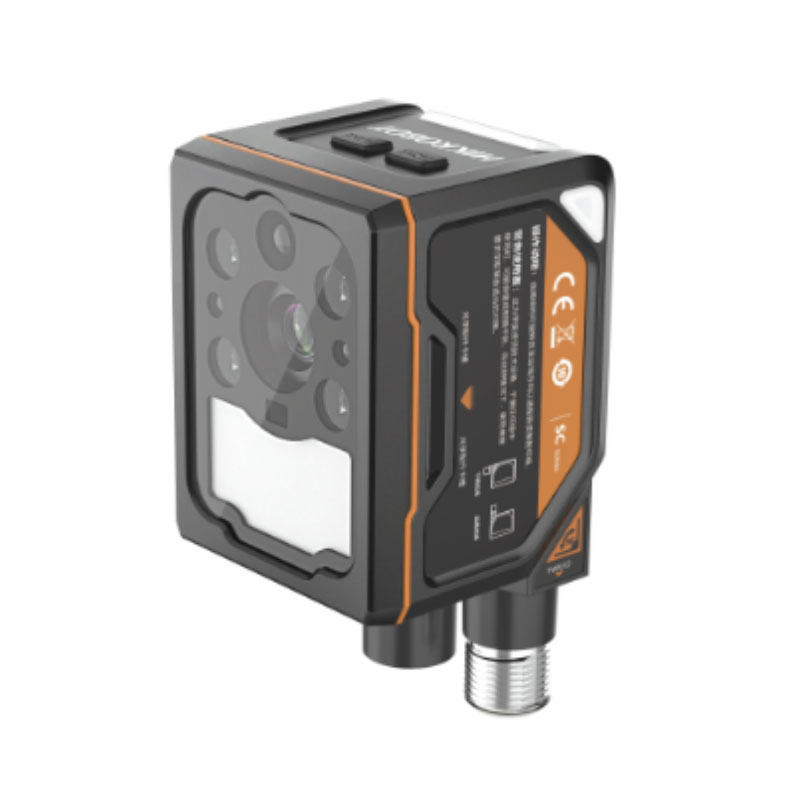

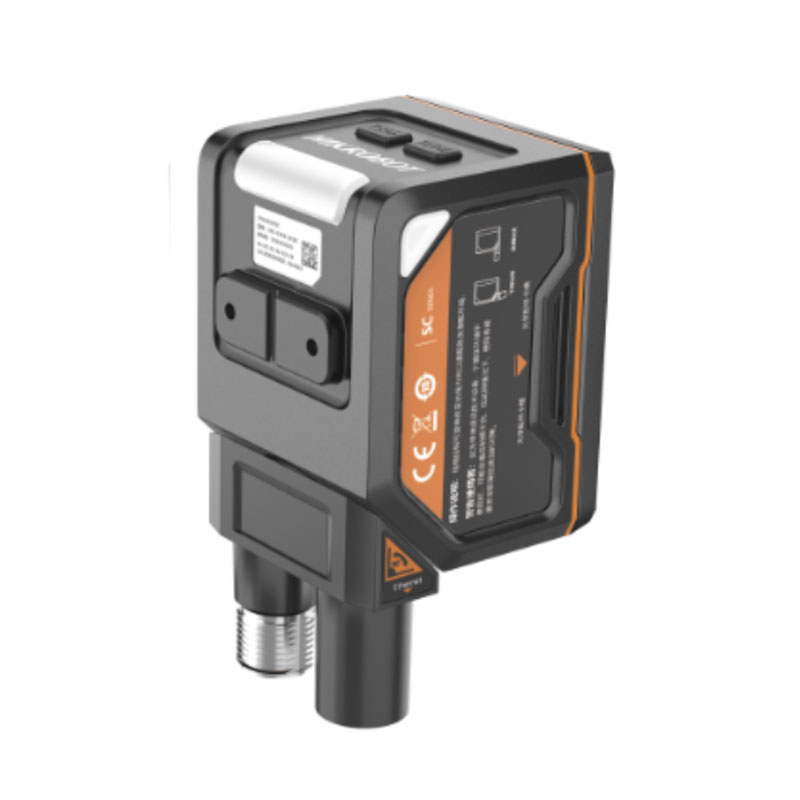

Смарт камера MV-SC3013XC-12M-WBN

Типовой сценарий, где эта смарт-камера реально «тащит»

На конвейере с переменной скоростью и нестабильным освещением чаще всего «сыпятся» именно 2D-коды: DataMatrix на металле, QR на глянцевой этикетке, печать с падением контраста после термотрансфера. MV-SC3013XC-12M-WBN из серии HIKROBOT SC3000 рассчитан как раз на такие условия: это не офисный сканер, а промышленная смарт-камера, которую ставят рядом с автоматикой и забывают про нее на месяцы — при условии нормального монтажа и корректной настройки.

Оптика и матрица: почему 12 мм и «цветной» сенсор не про красоту

Фокусное расстояние 12 мм — практичный компромисс для задач, где нужно держать рабочую дистанцию и при этом не раздувать поле зрения до потери детализации. В реальной эксплуатации это означает меньше плясок с кронштейнами: смарт-камеру можно поставить чуть дальше от продукта, оставив место под пневматику, направляющие и защитные экраны.

Сенсор цветной. Для части проектов это критично: цвет помогает алгоритмам устойчивее отделять код от фона, когда, например, печать светло-серая на окрашенном пластике или на упаковке есть пестрая графика. На моих линиях цветной сенсор часто дает плюс там, где монохром «вытягивает» только при агрессивной подсветке, а подсветка — это тепло, засветки и лишние настройки.

Разрешение 1216 × 1024 (в спецификациях иногда ошибочно подписывают единицы) — достаточная матрица для уверенного чтения типовых 2D-кодов при корректном размере модуля и нормальной оптике. Если код мелкий, выигрыш дает не «магия», а правильная геометрия: расстояние, угол, стабильная фиксация изделия и исключение смаза.

Производительность: 60 fps и что это дает на линии

Максимальная частота кадров 60 fps — это не «чтобы было больше». На высоких скоростях важнее вероятность поймать кадр без смаза и с корректным положением кода. Пример: на транспортере 1,2 м/с при длине зоны видимости 50–70 мм у вас буквально десятки миллисекунд на уверенное распознавание. Запас по fps позволяет:

Интеграция в АСУ ТП: Ethernet и RS-232 без лишней экзотики

По коммуникациям все прагматично: Ethernet и RS-232. В современных шкафах управления чаще выбирают Ethernet — проще тянуть, проще диагностировать, проще включать в общую сеть оборудования. RS-232 до сих пор выручает, когда рядом стоит старый контроллер, весы или терминал с последовательным портом и менять железо никто не будет.

С точки зрения проектирования это удобно: можно оставить Ethernet под основную передачу результатов и параметризацию, а RS-232 использовать как резервный канал или для связи с периферией в изолированном сегменте. Такая архитектура иногда экономит время на пусконаладке, особенно на ретрофите.

Питание и электрика: 12–24 VDC — нормально для промышленного шкафа

Диапазон питания 12–24 В постоянного тока закрывает типовые источники в автоматизации. В реальности важна не цифра в паспорте, а устойчивость к просадкам и помехам. Мой практический совет: заводите питание отдельной линией от 24 VDC с нормальной развязкой по «земле», не вешайте смарт-камеру на ту же клемму, что катушки клапанов без подавления выбросов. Так вы меньше потратите времени на «плавающие» ошибки чтения, которые на деле оказываются не оптикой, а электромагнитной грязью.

Условия эксплуатации: IP67, -30…+70 °C и влажность до 95%

IP67 — это не про то, чтобы «мыть керхером в упор», а про предсказуемость в цехе: пыль, брызги, эмульсия, влажная уборка, конденсат. При степени защиты такого уровня устройство можно ставить ближе к зоне обработки, не вынося его в отдельный «чистый» короб, который потом мешает обзору и обслуживанию.

Температурный диапазон -30…+70 °C закрывает холодные склады и неотапливаемые зоны, а также горячие участки рядом с термотоннелями и печами, где воздух гуляет и локально перегревает электронику. Допустимая влажность 20–95% важна на пищевых и фарм-площадках, где влажность скачет в течение смены: при корректной герметизации и кабельных вводах это снижает риск запотевания и деградации контактов.

Габариты и монтаж: 68 × 60 × 42 мм

Размер 68 × 60 × 42 мм — хороший формат для тесных узлов. Когда вокруг уже стоят датчики, отбраковщики, маркираторы и защитные ограждения, компактность превращается в реальную экономию: меньше нестандартных кронштейнов, проще попасть в нужный угол обзора, легче обеспечить жесткость крепления (а жесткость напрямую влияет на стабильность фокуса и отсутствие смаза).

ПО SCMVS: настройка без «танцев» и с понятной диагностикой

Клиентское ПО SCMVS — это инструмент, который нужен не только для первичной настройки. В эксплуатации ценится диагностика: посмотреть качество кода, уровень контраста, статистику успешных/неуспешных чтений, быстро проверить, что именно изменилось после замены этикетки или переноса подсветки. По опыту, возможность инженерно разложить проблему на «оптика/освещение/печать/механика/связь» экономит часы простоя, особенно на круглосуточных линиях.

Поддержка 2D-кодов и сертификация

Устройство рассчитано на чтение 2D штрихкодов — то, что сейчас массово используется в прослеживаемости, маркировке, внутрискладской логистике и межоперационном учете. Наличие сертификаций CE и KC упрощает ввод в эксплуатацию на объектах с жесткими требованиями по соответствию и приемке оборудования.

Если нужна промышленная смарт-камера под реальную линию с пылью, влажностью и скоростью — закладывайте MV-SC3013XC-12M-WBN в проект, согласуем монтажную схему и интерфейсы, дальше останется только корректно настроить оптику и обмен данными.
