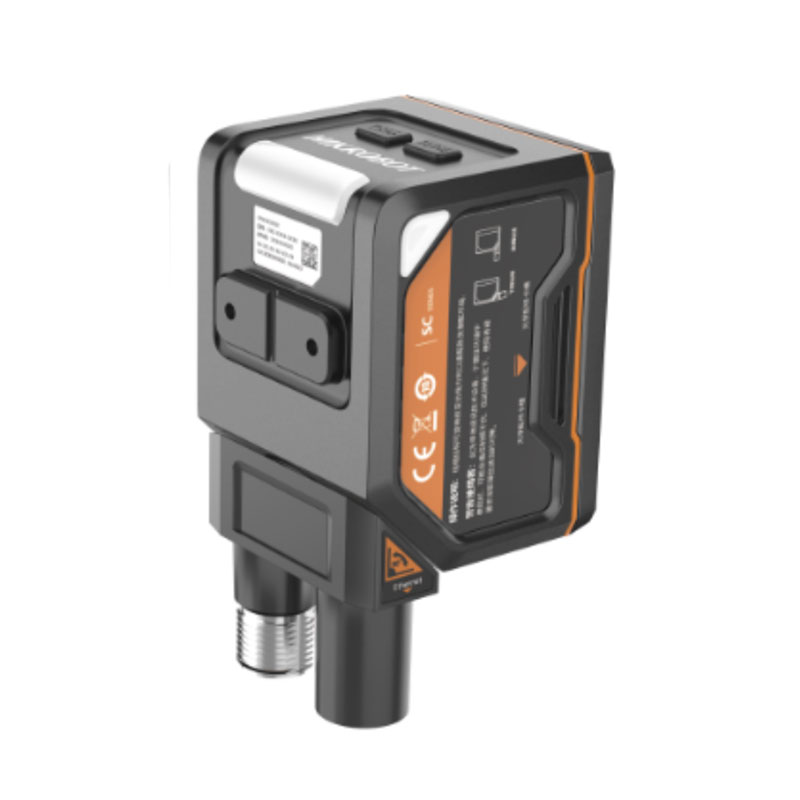

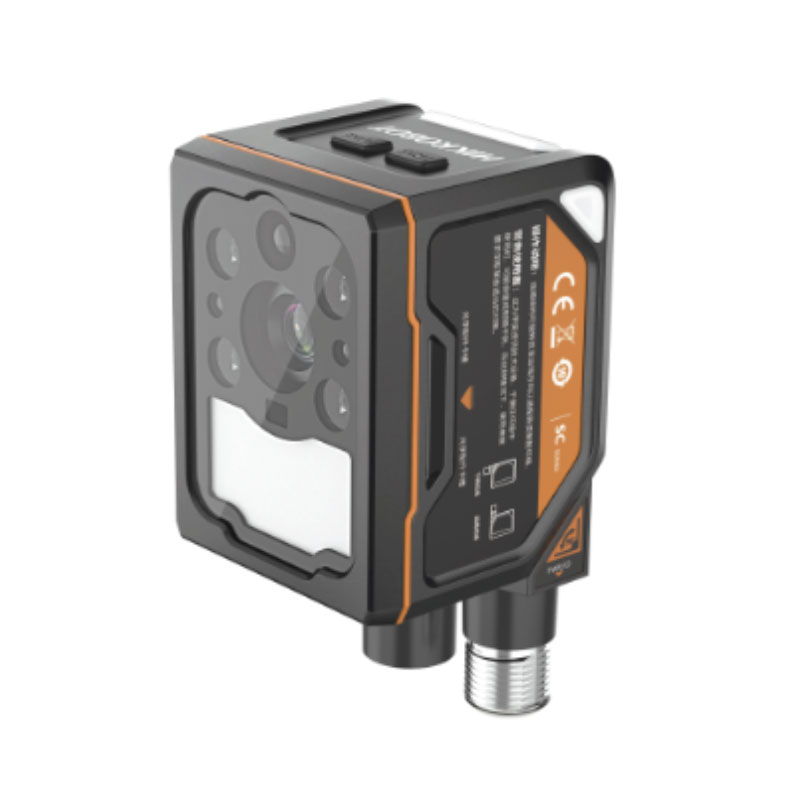

Смарт камера MV-SC3013XC-16M-WBN

Типовой сценарий, где MV-SC3013XC-16M-WBN отрабатывает «в ноль»: конвейер с переменной скоростью, на коробах — DataMatrix/QR, часть этикеток с бликами от стрейч-пленки, часть — с потертостями после транспортировки. В таких условиях важны не только «читает/не читает», а устойчивость к реальной картинке, возможность жестко синхронизировать момент съемки и быстро отдать результат в ПЛК без плясок с интеграцией.

Что в этом считывателе критично для эксплуатации

MV-SC3013XC-16M-WBN — промышленный 2D-считыватель серии SC3000 с цветным сенсором и оптикой 16 мм. Цвет здесь не «для красоты»: на практике цветовой сенсор помогает, когда код нанесен на сложный фон (например, цветная полиграфия или маркировка на окрашенной таре). Алгоритмам проще выделять контраст по каналам, а не пытаться выжать границы из серого шума.

Разрешение 1216×1024 (по сути, 1,2 Мп) — рабочий компромисс между детализацией модуля 2D-кода и нагрузкой на канал/обработку. Избыточное разрешение часто не повышает читаемость, но увеличивает время передачи кадра и требования к памяти. Здесь баланс подходит для большинства задач идентификации на средних дистанциях с адекватным полем зрения под 16 мм.

Динамика и стабильность чтения

Максимальная частота 60 fps важна не сама по себе, а как запас по времени экспозиции и повторным попыткам. На линии с 25–35 изделиями в секунду вы можете настроить один «боевой» кадр на изделие, но при нестабильной подсветке или вибрации полезно иметь возможность сделать 2–3 выборки в окне триггера. В результате снижается доля «непрочитано» без механического усложнения поста.

Фокус 16 мм — практичный вариант, когда считыватель стоит не вплотную к объекту, а на кронштейне сбоку/сверху, и нужно удержать читаемость по глубине. На реальном оборудовании всегда есть разброс по высоте: короб «гуляет», бутылка чуть смещается, оператор не идеально выставил направляющие. Более «длинная» оптика обычно дает удобнее геометрию установки и меньше паразитного захвата фона, чем широкоугольные решения.

Интерфейсы и интеграция в АСУ ТП

По коммуникациям есть Fast Ethernet и RS‑232. Ethernet в цеху обычно используется для быстрой передачи результатов в промышленный ПК, MES или шлюз в SCADA, а также для настройки и диагностики. RS‑232 до сих пор выручает, когда считыватель ставится на старую линию: напрямую в ПЛК через преобразователь/порт, либо в весовой терминал/маркиратор, где «других разговоров» нет. Важно, что это два независимых и понятных инженеру канала: можно развести эксплуатационные потоки — например, результаты чтения гнать в контроллер, а сервис и логи оставить на Ethernet.

Клиентское ПО SCMVS — это не про «красивый интерфейс», а про скорость пусконаладки. Нормальная практика: на этапе FAT/SAT нужно быстро подобрать параметры экспозиции, усиления, ROI и проверить чтение на партии «плохих» образцов. Когда софт позволяет зафиксировать конфигурацию и воспроизводимо развернуть ее на одинаковых постах, это экономит часы на каждом следующем узле.

Питание и промышленная живучесть

Питание 12–24 В DC закрывает типовые шкафные источники и распределение по линии. На объектах, где есть просадки при пуске приводов или длинные трассы питания, диапазон по напряжению дает запас и снижает риск «фантомных» перезагрузок. Это тот случай, когда формально простая характеристика влияет на статистику отказов в течение смены.

Корпус с IP67 — обязательная вещь, если считыватель стоит на моечной зоне, в запыленном участке, возле СОЖ или просто там, где любят «пройтись керхером по всему». С IP67 реально проще регламент обслуживания: меньше зависите от аккуратности персонала и качества кожухов. Габариты 65×65×42 мм удобны для плотного монтажа в ограниченном пространстве: на каретке, внутри ограждения, на компактной стойке без выноса за габарит линии.

Рабочий диапазон температур −30…+70 °C и влажность 20–95% закрывают большинство складских и уличных переходов, холодильные тамбуры, неотапливаемые рампы. Это важно не «для паспорта», а чтобы устройство не уходило в нестабильный режим при конденсате и перепадах: в реальности проблемы чаще начинаются на границе смены сезонов, когда утром холодно, днем тепло.

Где применять и что учитывать при установке

Из практики: при монтаже сразу закладывайте жесткий кронштейн (без «сопливых» уголков), стабильную подсветку и правильную геометрию, чтобы код не попадал на край кадра. Даже хороший считыватель не компенсирует вибрацию и хаотический свет от соседних зон.

Нужен стабильный 2D-пост чтения под жесткие условия цеха — берите MV-SC3013XC-16M-WBN и закладывайте его в проект с нормальной механикой и связью по Ethernet/RS‑232. Отправляйте ТЗ и параметры линии — подберем схему включения и уставки под вашу скорость и тип носителя.
