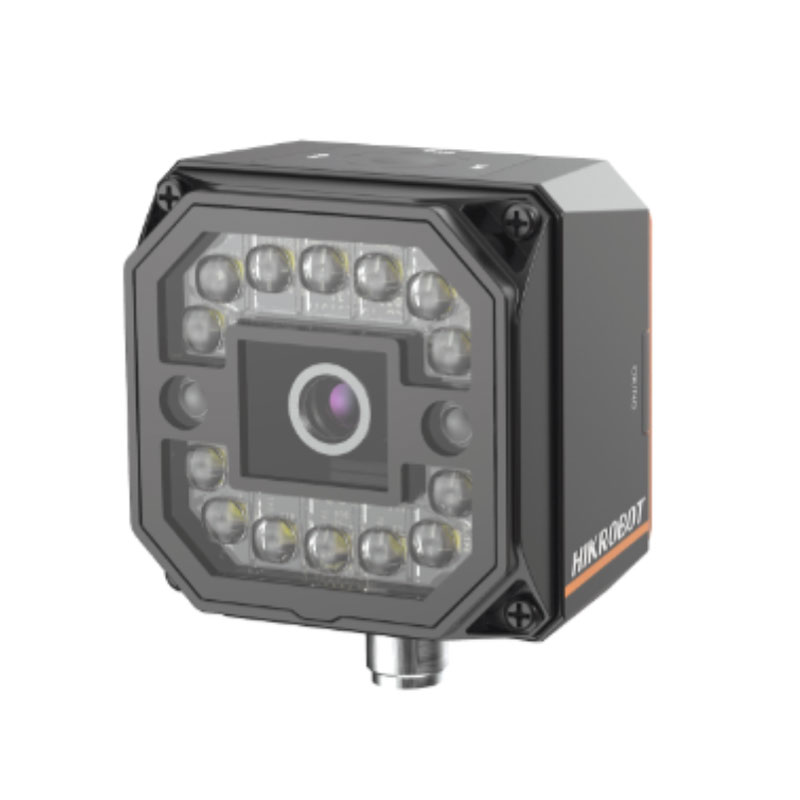

Смарт камера MV-SC3016C-15M-WBN V3.0

Когда маркировка читается не в лаборатории, а на линии

На реальном конвейере код редко выглядит «идеально»: пленка бликует, краска подсела, этикетка ушла по углу, а скорость подачи выросла после перенастройки привода. В таких условиях промышленная смарт-камера MV-SC3016C-15M-WBN V3.0 из серии HIKROBOT SC3000 ценна не тем, что «умеет читать коды», а тем, что держит стабильный результат при изменении внешних факторов, не превращая интеграцию в бесконечный подбор параметров.

Оптика и матрица: почему 15 мм и 1/2.9" важнее красивых цифр

Здесь стоит сенсор формата 1/2.9" и фиксированная оптика 15 мм. Это практичная связка для типовых дистанций в машинном зрении, когда камера установлена на кронштейне над лентой или в узле контроля на шнековом/цепном транспортере. Фокусное 15 мм позволяет получить «собранное» поле зрения без сильных искажений по краям, что напрямую влияет на распознавание DataMatrix/QR на периферии кадра.

Разрешение 1408 × 1024 дает запас по детализации: при умеренном поле зрения можно уверенно разбирать мелкий модуль кода и не упираться в пикселизацию. На практике это означает меньше ложных отказов при печати с легким растискиванием или при частичном загрязнении этикетки.

60 fps и Ethernet 100 Мбит/с: где проходит граница по скорости

Максимальная частота 60 fps — это не «про спорт», а про предсказуемую работу на быстрых линиях. Например, при контроле кода на флаконе, который проходит зону чтения за доли секунды, лишние кадры дают выбор лучшего изображения по резкости и положению. Для интегратора это упрощает жизнь: можно не загонять выдержку в экстремально короткие значения и не требовать от подсветки избыточной мощности.

Передача данных по Fast Ethernet 100 Мбит/с — нормальный промышленный компромисс. Канал устойчиво работает в типовой сети цеха, не предъявляет требований к «экзотическим» коммутаторам и при корректной сегментации (отдельный VLAN/подсеть под vision) не конфликтует с трафиком SCADA. Важный момент: Ethernet — это еще и удобная диагностика. Когда на пусконаладке нужно быстро понять, что происходит (пакеты, задержки, доступность), сетевые инструменты решают половину проблем.

Поддержка OCR, кодов и цвета: прикладные сценарии

Поддержка OCR полезна там, где кроме 2D-кода требуется сверка человекочитаемой части: номер партии, дата, смена. Это не про «красивую функцию», а про реальный контроль ошибок печати, когда код нанесен корректно, но текст «поплыл», и отдел качества потом ловит несоответствие на аудитах.

Работа с цветом применяется в простых, но частых задачах: различение вариантов упаковки, контроль наличия цветовой метки, проверка правильности крышки/колпачка. В паре с чтением кода это позволяет одним устройством закрыть два пункта контроля без разведения дополнительных датчиков.

Корпус, климат и защита: чтобы не обслуживать устройство каждую неделю

Степень защиты IP67 — это про выживаемость в реальных условиях: влажная уборка, пыль, аэрозоли, случайные брызги. Диапазон рабочих температур -30…70 °C закрывает и холодные склады/рампы, и горячие зоны рядом с термоусадкой или печами. Влажность 20–95% допускает эксплуатацию в «сыром» цеху, где конденсат и перепады — обычное дело (при этом, как всегда, важно правильно организовать кабельные вводы и исключить «карманы» воды на разъемах).

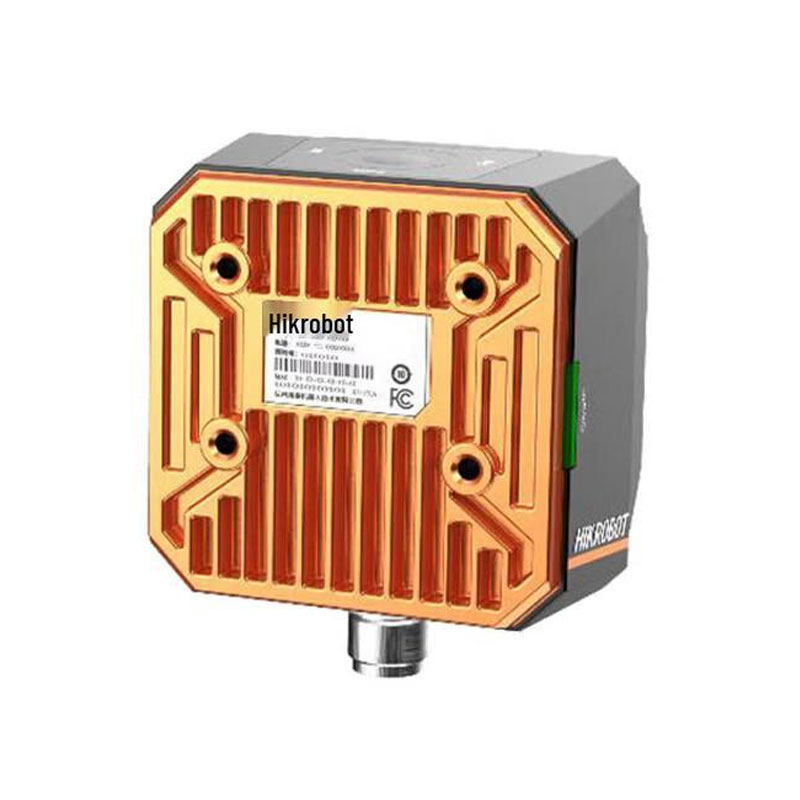

Габариты 65.2 × 65.2 × 47 мм и масса 280 г — удобны для компоновки в тесных местах: на поворотах конвейера, в узлах маркировки, на роботизированных захватах. Легкий корпус меньше нагружает кронштейны, а значит, меньше шансов поймать микровибрации и смещение зоны резкости после пары месяцев работы.

Питание 12 В и ПО VisionMaster/VisionTrain: что это дает при внедрении

Питание 12 В упрощает включение в шкаф автоматики: стандартные промышленные БП, короткие трассы, понятная защита по току. На линии, где уже есть 24 В, обычно ставят DC/DC — и получают стабильные 12 В без «просадок» при старте приводов.

Клиентское ПО VisionMaster и VisionTrain — это нормальная база для настройки и обучения персонала. На практике важно, что технолог может быстро подправить параметры чтения под новый носитель (другая пленка, новый принтер, смена контраста) без перепрошивки и без привлечения разработчика ПЛК. Для инженера АСУТП это означает меньше простоев и меньше «ручных костылей» в логике.

Сертификация и серия SC3000: про внедрение без сюрпризов

Наличие CE, FCC, KC облегчает согласование оборудования на площадках с внутренними требованиями по электромагнитной совместимости и безопасности. Серия SC3000 — это, как правило, единая философия по монтажу и настройке: когда на объекте несколько точек контроля, унификация по линейке снижает склад ЗИП и ускоряет замену в случае механического повреждения.

• Компактный IP67-умная камера для конвейерных и роботизированных постов контроля
• Разрешение 1408 × 1024 и оптика 15 мм для уверенного чтения на типовых дистанциях
• До 60 fps и Fast Ethernet 100 Мбит/с для стабильной работы на быстрых линиях
• Поддержка OCR/кодов/цвета для комбинированных проверок в одном узле

Если нужно закрыть задачу чтения маркировки на скорости, с нормальной защитой корпуса и адекватной интеграцией по сети — закладывайте MV-SC3016C-15M-WBN V3.0 в проект и подберите монтажную дистанцию под ваше поле зрения.
