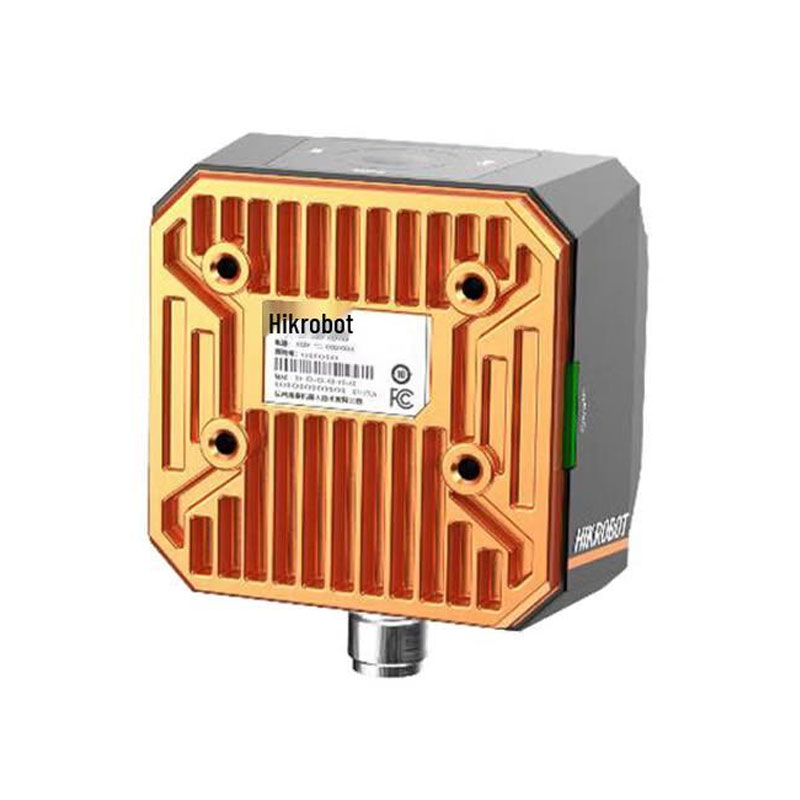

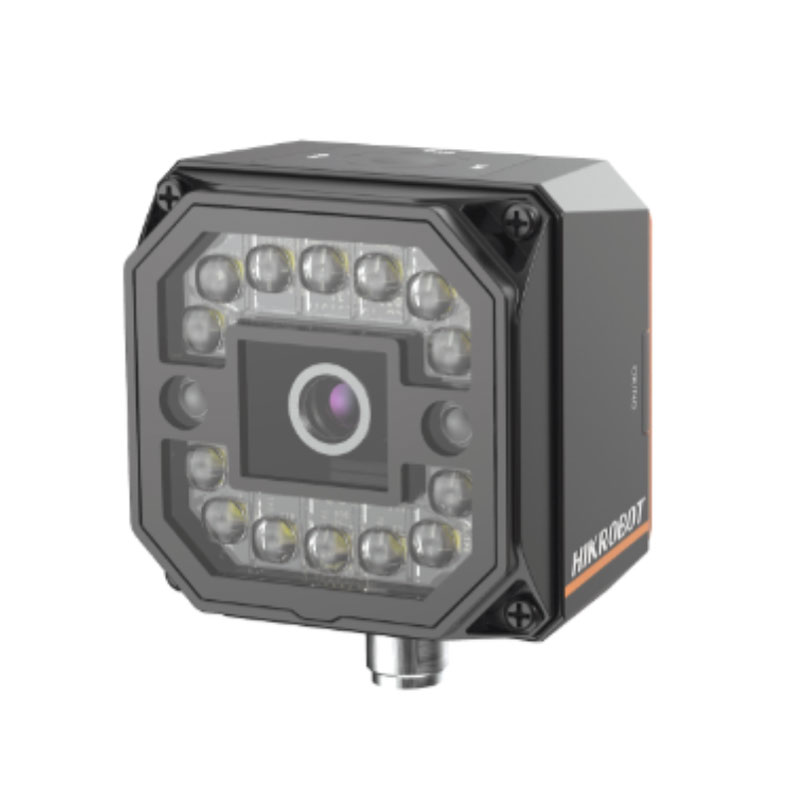

Смарт камера MV-SC3016M-12M-WBN V3.0

На линии, где коробки идут по конвейеру с реальными 0,8–1,2 м/с, «прочитать код» — это не про красивую картинку, а про то, чтобы успеть поймать метку в окне 10–30 мс и не развалить трекинг по партии. Промышленная смарт-камера MV-SC3016M-12M-WBN V3.0 от HIKROBOT из серии SC3000 как раз сделана под такие режимы: быстрые объекты, вибрации, грязная оптика и жёсткие требования к повторяемости чтения 2D.

Почему в цеху решает сенсор и затвор

Здесь стоит монохромный CMOS с глобальным затвором. Это важнее, чем кажется на бумаге. Глобальный затвор снимает кадр целиком, без «роллинг-эффекта», поэтому DataMatrix/QR на движущейся детали не превращается в «лесенку». На практике это разница между стабильным чтением на высокой скорости и пляской с выдержкой/подсветкой. Монохромный сенсор дополнительно выигрывает по чувствительности и контрасту: при одинаковом освещении он надёжнее вытягивает низкоконтрастную лазерную маркировку или печать на матовой плёнке.

Оптика 12 мм и разрешение как инструмент, а не цифры

Фокусное расстояние 12 мм — типовой компромисс для средних дистанций: можно держать смарт-камеру на безопасном удалении от механики, при этом сохранить достаточную детализацию кода. Разрешение 1408×1024 (указано в характеристиках) даёт рабочий запас по пикселям на модуль 2D-кода. Если у вас, например, DataMatrix 16×16 на мелкой этикетке, считывание упирается не в «магический алгоритм», а в то, сколько пикселей приходится на элемент кода и насколько ровная геометрия в кадре. С этой матрицей проще выдержать требуемое качество изображения без экстремальных линз и без установки вплотную к объекту.

Динамика: 60 fps и что это даёт технологу

Максимальная частота 60 fps полезна не сама по себе, а как запас по времени на экспозицию и синхронизацию. В проектах я часто делаю так: датчик на входе зоны считывания даёт триггер, дальше смарт-камера берёт серию кадров на коротком интервале и выбирается лучший. Чем выше кадровая частота, тем меньше шанс, что код попадёт в кадр «на границе», когда она частично закрыта захватом или бликует. Для нестабильной механики это прямое повышение процента чтения без переделки конвейера.

Связь и интеграция в ПЛК

Коммуникация — Ethernet 100 Мбит/с. Для смарт-камеры 2D этого достаточно: по сети удобно отдавать результат декодирования, статус, диагностику и при необходимости изображение для разборов. В системах, где есть верхний уровень (MES/WMS) и несколько постов контроля, Ethernet проще масштабируется, чем «точечные» интерфейсы. Питание 12–24 В постоянного тока — нормальный промышленный диапазон: можно запитать от шкафа автоматики без отдельного БП, а при длинных линиях компенсировать падение напряжения выбором 24 В.

Эксплуатация в тяжёлых условиях

Корпус с IP67 — это не про «можно помыть», а про то, что пыль от картона, туман СОЖ или случайный пролив не превращают обслуживание в еженедельную историю с заменой устройства. Рабочая температура -30…70 °C закрывает и холодные склады, и участки рядом с термоупаковкой/печами, где обычные камеры начинают «плыть» по шумам или уходят в перегрев. Допустимая влажность 20–95% важна на пищевых и холодильных производствах: там конденсат и перепады — обычное дело, и электроника должна жить в этом без деградации контактов и оптики.

Габариты и монтаж без акробатики

Размер 65,2×65,2×42–47 мм позволяет ставить смарт-камеру в тесные места — между направляющими, рядом с аппликатором, на поворотных столах. В реальном проекте компактность часто решает, можно ли вообще обеспечить правильный угол к поверхности и нормальное освещение, не вмешиваясь в механику. Чем меньше «колхозных» кронштейнов и выносов — тем стабильнее геометрия и меньше проблем с вибрацией.

ПО и ввод в работу

Клиентское ПО SCMVS — полезный инструмент для наладки: быстро проверить фокус, подобрать экспозицию, оценить контраст кода, сохранить профиль под конкретную линию. На запуске это экономит часы: вместо гаданий по симптомам можно видеть параметры захвата и статистику чтения. Для эксплуатации важно, что настройки можно стандартизировать по постам: одинаковая механика — одинаковые профили, меньше человеческого фактора.

Соответствие требованиям по сертификации

Наличие CE, FCC, KC — это не «галочка», а снижение рисков при поставке оборудования в составе машины: меньше вопросов по электромагнитной совместимости и допуску на площадку, особенно если проект идёт на экспорт или на предприятие с формализованными процедурами приёмки.

Если нужна смарт-камера, которая уверенно берёт 2D-коды на движении и не требует постоянной подстройки под условия цеха, закладывайте MV-SC3016M-12M-WBN V3.0 в спецификацию и согласуйте с интегратором монтажную дистанцию и освещение под вашу метку.
