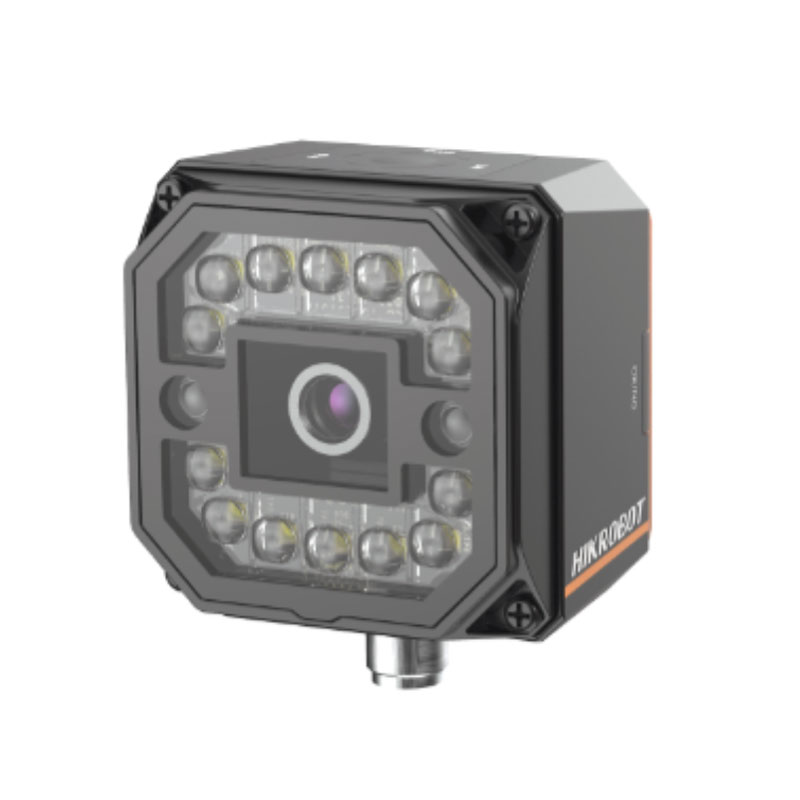

Смарт камера MV-SC3016M-15M-WBN V3.0

На линии упаковки чаще всего «плывёт» не алгоритм распознавания, а физика: вибрация конвейера, пересвет от плёнки, грязь на оптике, перепады температуры в воротах склада. В таких условиях промышленная смарт-камера MV-SC3016M-15M-WBN V3.0 (серия SC3000) от HIKROBOT хороша тем, что рассчитана именно на эксплуатацию, а не на демонстрационный стенд. Поставили, отюстировали по фокусу, прописали обмен с ПЛК — и он читает код в темпе линии, а не «по запросу техподдержки».

Сенсор и скорость, которые реально помогают на конвейере

В основе — монохромный CMOS с глобальным затвором. Для инженера это ключевая вещь: глобальный затвор убирает «роллинг‑искажения» при движении объекта. На практике это означает, что DataMatrix на движущейся таре не превращается в «лесенку» при ускорениях и кратковременной тряске. Максимальная частота до 60 fps даёт запас по скорости: можно синхронизироваться с энкодером/датчиком и получить несколько кадров на один объект, выбирая лучший по резкости и контрасту.

Разрешение 1408 × 1024 — рабочая середина для производственных задач. Его хватает, чтобы уверенно брать мелкий код на этикетке и одновременно держать разумное время обработки. Когда код маленький, а поле зрения широкое, именно баланс разрешения и частоты кадров решает, будет ли чтение стабильным без «танцев» с экспозицией.

Оптика 15 мм и геометрия установки

Фокусное расстояние 15 мм — это не «просто цифра в паспорте». С ним проще выдержать адекватную дистанцию до объекта и получить внятную глубину резкости при типовых габаритах станций контроля. Пример: на участках, где этикетка гуляет по высоте на 5–10 мм из‑за допусков тары, правильный выбор оптики и диафрагмы часто важнее, чем попытки компенсировать всё программой. Здесь 15 мм даёт удобную базу под нормальную механическую компоновку: кронштейн компактный, но камера не вынуждает ставить её «впритык» к продукту.

Протоколы связи без экзотики

С точки зрения интеграции в АСУ ТП смарт-камера закрывает сразу несколько типовых сценариев. Поддерживаются Ethernet и прикладные протоколы TCP/UDP/FTP, а также промышленная обвязка: Profinet, Modbus, Ethernet/IP. Это важно по двум причинам:

В реальной эксплуатации это экономит время на пусконаладке и снижает риск, что на ночной смене «отвалится» нестандартный софт‑конвертер. FTP уместен для выгрузки изображений и логов при разборе редких отказов чтения: подняли выборку кадров, посмотрели, что произошло (блик, смаз, загрязнение), и точечно поправили подсветку или механику.

Работа в тяжёлых условиях: корпус и климат

IP67 — это не формальная галочка, а прямой ответ на промывку, пыль и аэрозоли. В пищевке и химии проблема обычно не в том, что электроника «сломалась», а в том, что оптика и разъёмы деградируют от регулярной мойки. Здесь устройство изначально рассчитано на грязную среду и высокую влажность 20–95%.

Диапазон температур −30…+70 °C закрывает и холодные зоны (склад, доки), и тёплые участки у термоусадки. Это снижает необходимость городить локальные подогревы/шкафы, а значит — меньше точек отказа и проще обслуживание.

ПО для настройки и обучения персонала

Для конфигурирования и отладки заявлены SCMVS V3.2.1 и VisionTrain V2.3.0 Beta. Важно, что это не «чёрный ящик»: инженер может выстроить сценарий чтения, посмотреть качество, настроить регионы интереса, допуски, правила по OCR/штрихкоду. На практике удобно так: технолог задаёт требования (какие символы OCR допустимы, где расположен код), а наладчик фиксирует настройки и экспортирует проект на резерв. Это значительно ускоряет восстановление после замены узла.

Функции распознавания и прикладные кейсы

Устройство поддерживает не только штрихкоды, но и OCR, измерения, позиционирование. Это расширяет ее роль на линии: смарт-камера превращается в простой узел машинного зрения.

Габариты, питание, монтаж

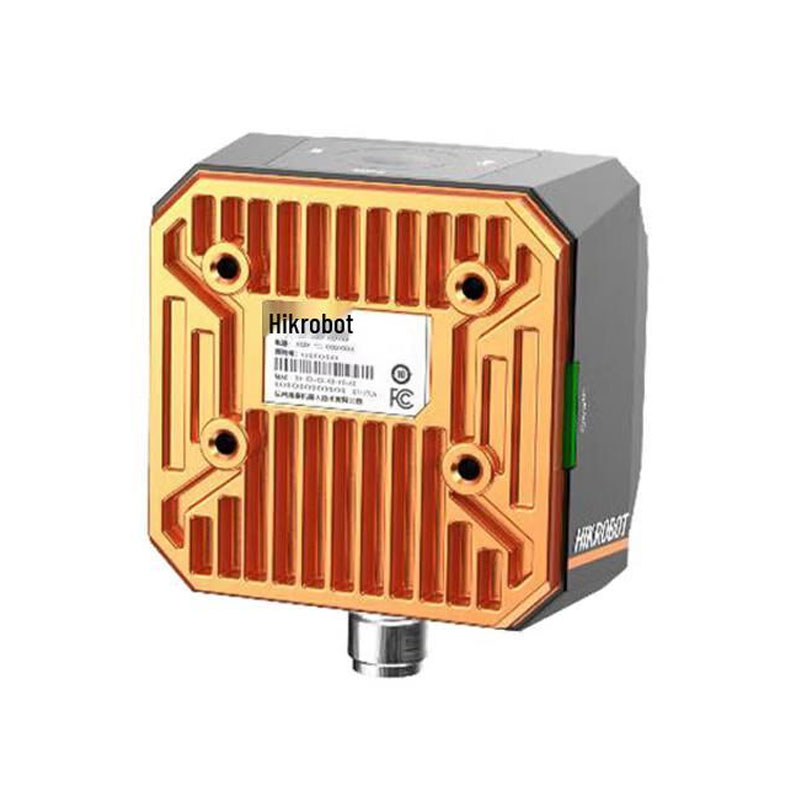

Корпус 65.2 × 65.2 × 47 мм при массе около 280 г — это комфортно для установки на лёгких кронштейнах без усиления рамы. Питание 24 В — стандарт цеховой автоматики: можно заводить от существующего БП шкафа, а при корректной развязке и трассировке кабелей избежать сюрпризов от помех.

Сертификации CE/FCC/KC полезны, когда оборудование уходит на экспортные площадки или в проекты с формализованной процедурой приемки — меньше вопросов со стороны службы качества и промышленной безопасности.

Если нужно поставить стабильное чтение на скорости линии и без ручного «дожима» каждую неделю, закладывайте MV-SC3016M-15M-WBN V3.0 в проект, согласуйте протокол с вашим ПЛК и подготовьте точку монтажа под оптику 15 мм — дальше это уже нормальная пусконаладка, а не эксперимент.
