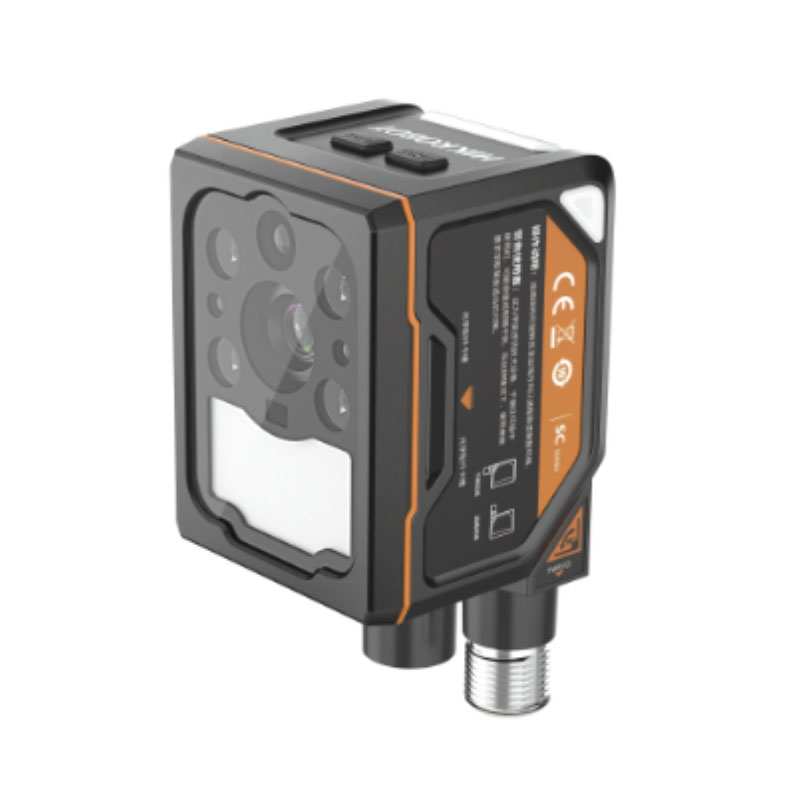

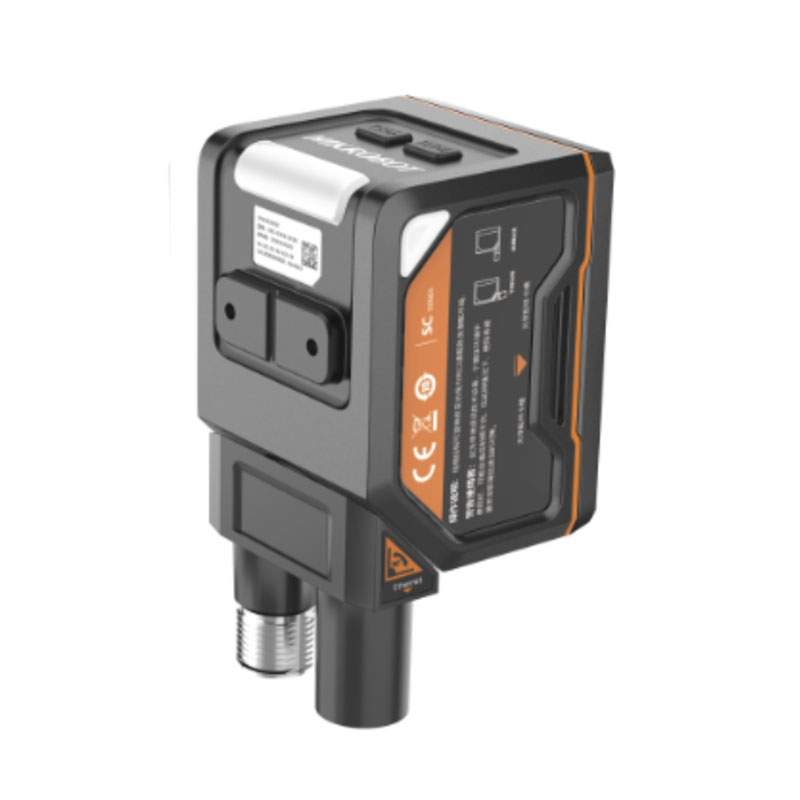

Смарт камера MV-SC3030XC-08M-WBN

Когда считывание кода — это часть такта, а не «опция контроля»

В реальных линиях маркировка и идентификация почти всегда завязаны на цикл: конвейер не ждёт, робот не делает паузу, а ПЛК должен получить валидный результат до следующего события. Промышленный считыватель кодов HIKROBOT MV-SC3030XC-08M-WBN из серии SC3000 как раз рассчитан на такие режимы: стабильное чтение 2D-кодов при высокой динамике и интеграция в промышленную сеть без «танцев» с преобразователями протоколов.

Практика применения: где устройство раскрывается лучше всего

Типовой сценарий — DMC/DataMatrix на коробе, лотке или этикетке, где код может быть чуть под углом, с неидеальным контрастом и на разной высоте. За счёт разрешения 2048×1536 и частоты до 40 fps можно уверенно работать на транспортёрах с изменяющейся скоростью: вы не «ловите» единственный кадр, а имеете запас по времени и получаете несколько попыток чтения в пределах одного окна контроля.

Второй частый кейс — верификация комплектности на сборочных постах: оператор подносит изделие, сканер считывает 2D-код, а ПЛК/SCADA сопоставляет его с маршрутной картой. Здесь важно не только чтение, но и предсказуемая коммуникация: устройство поддерживает промышленные протоколы (PROFINET, ModBus, EtherNet/IP, MELSEC/SLMP, FINS, Keyence KV), поэтому привязка к контроллеру чаще всего сводится к настройке соединения и карты данных, без костылей в виде ПК-шлюза.

Оптика и сенсор: почему «8 мм» и цветной датчик имеют значение

Фокусное расстояние 8 мм — это практичный компромисс для средних дистанций, когда нужно видеть зону чтения шире, чем у «длиннофокусных» решений, но при этом сохранять достаточную детализацию модуля 2D-кода. На линиях упаковки это помогает, когда положение кода по X/Y немного плавает, а жёстко фиксировать изделие механикой дорого или невозможно.

Цветной сенсор полезен не ради «красивой картинки», а когда код печатается на цветных подложках или рядом присутствуют элементы дизайна/полиграфии. В таких задачах цветовая информация иногда даёт более устойчивую сегментацию зоны кода по сравнению с монохромом, особенно при паразитных оттенках и неравномерной засветке.

Интеграция в автоматизацию без лишних звеньев

Помимо Ethernet-стека (TCP/UDP/FTP) и классического RS‑232, устройство ориентировано именно на промышленную связность. Это значит, что считыватель можно включать в общую архитектуру линии: триггер от датчика/ПЛК, обмен результатами и статусами по полевому протоколу, диагностика в рамках сети цеха.

Для наладки и сопровождения предусмотрено клиентское ПО SCMVS. На практике оно закрывает типовые задачи: настройка параметров чтения, контроль качества результата, тест в динамике, сохранение конфигураций под разные изделия. Это удобно, когда на одной станции идут разные артикулы и требуется быстрый переход без ручного «подкручивания» на месте.

Защита и климат: что реально важно в цеху

IP67 — не «про влагу в теории», а про выживаемость в мойке, запылении и при периодической протирке. Если считыватель стоит возле участка, где летит картонная пыль, аэрозоль от СОЖ или есть регулярная санитарная обработка, герметичность корпуса напрямую влияет на стабильность фокуса и отсутствие запотеваний/налёта на оптическом тракте.

Рабочий диапазон температур от −30 до +70 °C закрывает типичные крайности: неотапливаемый склад, ворота отгрузки, холодильные зоны, а также тёплые участки рядом с печами термоусадки или транспортёрами под кожухом. Допустимая влажность 20–95% важна в тех местах, где конденсат и «сырость» — постоянный фон, а не аварийное событие.

Монтаж и компоновка: когда место ограничено

Габариты корпуса даны в двух вариантах исполнения по геометрии: 80.1×43×44.3 мм (прямой угол) и 58.5×43×65.4 мм (правый угол). В реальной компоновке это полезно, когда оптика должна «смотреть» строго вниз, а кабель и крепёж нужно увести в сторону, чтобы не конфликтовать с ограждениями, пневматикой или направляющими. На компактных станциях это часто экономит часы механической переделки.

Питание и эксплуатационные мелочи, которые потом не хочется разбирать

Питание 12–24 VDC удобно для типовых шкафов автоматики: можно посадить устройство на общий 24 В контур с нормальным запасом по падению напряжения и не тянуть отдельные блоки питания. При этом в промышленной среде я рекомендую сразу закладывать фильтрацию/развязку по питанию и аккуратную землю — так меньше «плавающих» отказов, которые сложно воспроизводятся на стенде.

Ключевые параметры для подбора

Если нужна станция чтения, которая нормально живёт в цеху и безболезненно встраивается в PROFINET/EtherNet/IP/ModBus-архитектуру, берите MV-SC3030XC-08M-WBN под ваш рабочий отрезок и механику крепления — и закладывайте время на грамотную первичную калибровку в SCMVS.

Запросите схему включения под ваш ПЛК и параметры зоны чтения — подготовим рабочую конфигурацию под вашу скорость линии и тип 2D-кода.
