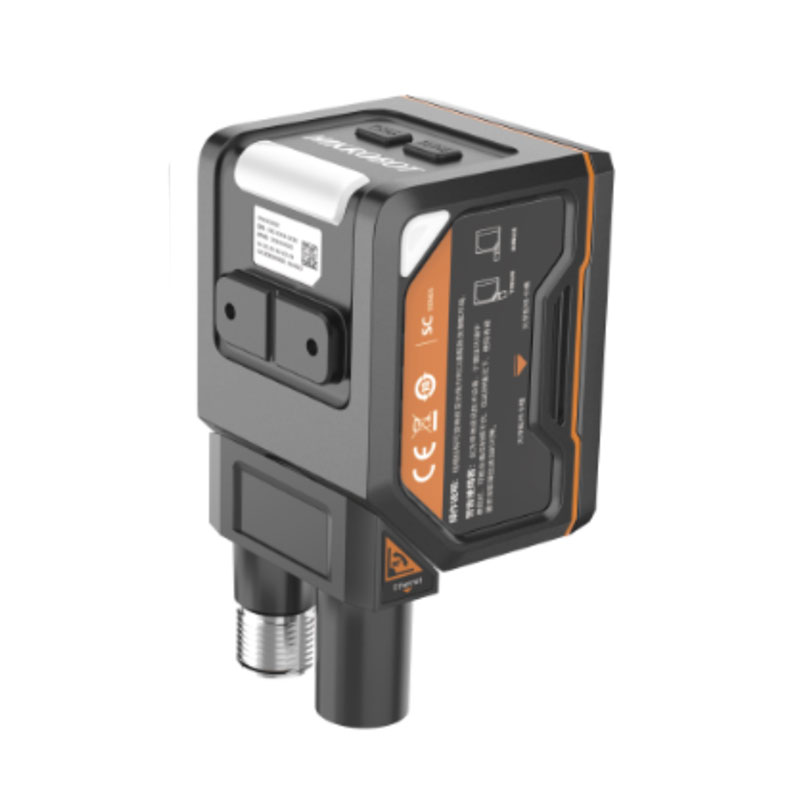

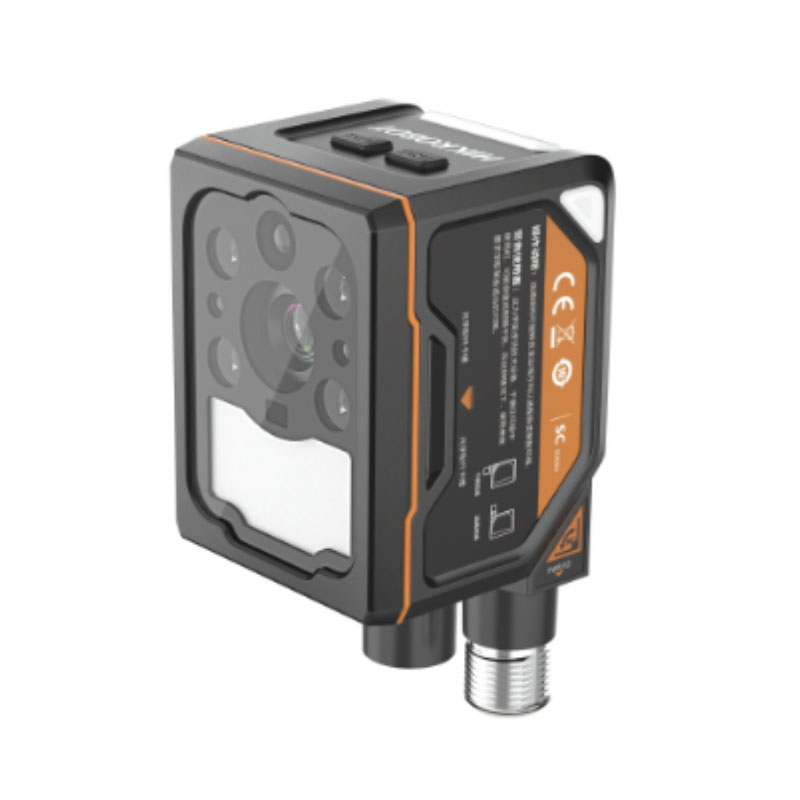

Смарт камера MV-SC3030XC-12M-WBN

Как это выглядит на линии

Типовой кейс: конвейер идёт 0,6–1,2 м/с, на коробе или лотке нанесён DataMatrix/QR, печать «плавает» по контрасту, а поверхность глянцевая. Обычный офисный сканер начинает терять чтение на бликах и при смазе. MV-SC3030XC-12M-WBN из серии HIKROBOT SC3000 рассчитан именно на такие режимы: промышленное исполнение, нормальная частота кадров и набор промышленных протоколов, чтобы считывание не было «отдельной историей», а работало как часть автоматики.

Оптика и матрица: почему важны 12 мм и 2048×1536

Встроенная камера с разрешением 2048×1536 даёт запас по детализации для 2D-кодов, когда модуль мелкий или код занимает небольшую часть кадра. Это критично, если вы не хотите ставить считыватель «впритык» и упираться в механику ограждений/кабин. Фокусное расстояние 12 мм — практичный компромисс: можно держать рабочую дистанцию больше, чем у широкоугольных вариантов, и при этом не терять поле зрения на типовых размерах тары.

Сенсор цветной. На практике это помогает в задачах, где код напечатан нестандартными чернилами или попадает на фон с цветными элементами (этикетка, графика бренда). Цветовая информация иногда даёт более устойчивую сегментацию по сравнению с «жёстким» ч/б, особенно при паразитной засветке и неоднородной печати.

Производительность: 40 fps — это не про «красивые цифры»

Максимальная частота 40 fps позволяет нормально переживать разлёт момента появления кода в зоне видимости. Когда изделие на конвейере не синхронизировано идеально (допуск по шагу, вибрации, разная высота), запас по кадрам снижает вероятность «поймали не тот кадр». Для интегратора это означает меньше плясок с точным позиционированием датчика фотометки и меньше требований к повторяемости механики.

Мини-пример: на сортировке посылок код появляется на боковой грани, и короб слегка поворачивает на роликах. При 40 fps шанс получить кадр без смаза и с читаемым кодом заметно выше, чем у устройств, которые фактически работают в 15–20 fps под нагрузкой.

Интеграция в PLC и ИТ-контур

По коммуникациям устройство закрывает сразу два мира: «цех» и «сеть». Для простых точечных включений есть RS-232. Для SCADA/серверной логики — TCP/UDP и FTP (например, выгрузка изображений/логов для разбора брака и спорных случаев). Для промышленной автоматизации — ModBus, PROFINET и EtherNet/IP. Это ключевой момент: не приходится ставить шлюзы и писать костыли, если на объекте стандарт — Siemens по PROFINET или Rockwell по EtherNet/IP.

Практический сценарий: считыватель отдаёт в PLC строку 2D-кода и статус качества чтения, PLC пишет событие в MES, а при низком качестве параллельно по FTP сохраняется кадр на сервер контроля качества. Такой контур потом реально экономит время наладчику: есть доказательная база, что проблема в печати/этикетировщике, а не в алгоритме чтения.

ПО для настройки и обслуживания

Клиентское ПО SCMVS — это то, чем обычно пользуются на пуско-наладке и в эксплуатации: выставить экспозицию, зону интереса, параметры декодирования, проверить статистику успешных чтений, посмотреть кадры. В реальной жизни ценится не «богатый интерфейс», а возможность быстро повторить конфигурацию на втором посту и восстановиться после замены устройства без долгих экспериментов.

Питание и электрическая часть

Питание 12–24 В DC — штатный диапазон для шкафов автоматики. Можно запитать от стандартного 24-вольтового блока вместе с датчиками и исполнительными устройствами, без отдельного адаптера. В проектах с длинными трассами это снижает риск сюрпризов: легче держать просадку и резервирование по питанию в рамках привычной схемотехники.

Условия эксплуатации: IP67, температура и влажность

Корпус с IP67 — это не «для красоты», а про выживаемость в пыли, брызгах, влажной уборке и на участках, где аэрозоль СОЖ или мелкая абразивная пыль — норма. Диапазон температур от -30 до +70 °C закрывает склады без отопления, рампы, неотапливаемые зоны и горячие участки рядом с технологией. Влажность 20–95% важна там, где есть перепады и конденсатные риски: устройство не должно уходить в нестабильные режимы при влажном воздухе и частых открытиях ворот.

Габариты и монтажная логика

Размеры 65,2×65,2×42–47 мм — компактный формат, который обычно влезает в ограниченные окна между ограждением и линией, либо на кронштейн рядом с подсветкой. Чем меньше «кирпич» на раме, тем проще обеспечить жёсткость крепления и меньше вероятность, что вибрация превратится в смаз на кадре.

Соответствие требованиям и применимость

Сертификация CE и KC упрощает жизнь, когда оборудование идёт на экспортные площадки или в проекты с формализованной приёмкой. Поддержка 2D-штрихкодов ориентирована на современные задачи: прослеживаемость, маркировка, идентификация партий, WIP и логистика.

Если нужен считыватель под реальную промышленную среду с нормальной интеграцией в PLC и сетевую инфраструктуру — закладывайте MV-SC3030XC-12M-WBN в спецификацию и заранее определите протокол (PROFINET/EtherNet/IP/ModBus) под вашу архитектуру.
