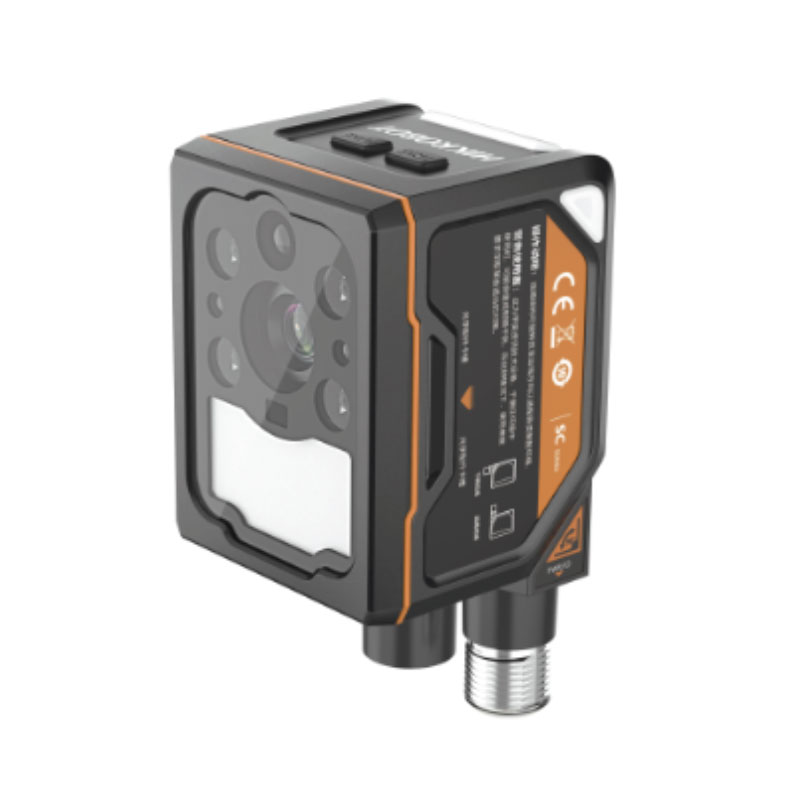

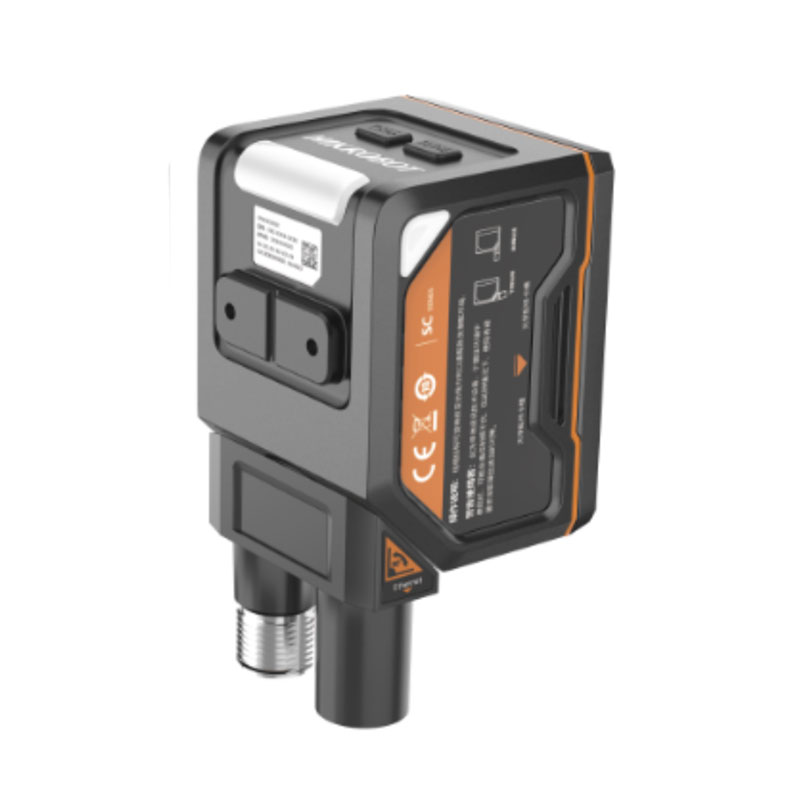

Смарт камера MV-SC3030XM-08M-WBN

Сценарий из цеха, где решает не «камера», а стабильность чтения

На конвейере с маркировкой и прослеживаемостью обычно ломается не алгоритм распознавания, а дисциплина условий: вибрация, брызги, грязь, перепады температуры, периодические «провалы» связи с ПЛК. Промышленный считыватель кодов HIKROBOT MV-SC3030XM-08M-WBN из серии SC3000 как раз про то, чтобы держать чтение 2D-кодов в реальной эксплуатации, а не на демонстрационном стенде. Его ставят там, где коды то блестят на пленке, то печатаются на картоне с ворсом, то попадаются в зоне боковой засветки, и при этом линия не должна снижать скорость из‑за ручной проверки.

Оптика и матрица: почему 2048×1536 и 8 мм важнее «красивых цифр»

Разрешение 2048×1536 в сочетании с монохромным CMOS-сенсором дает практичную вещь: высокий контраст по границам модулей 2D-кода. Цвет здесь не помогает, наоборот — он добавляет шум из‑за разных спектров подсветки и цветной печати. Монохромная матрица обычно выигрывает по чувствительности и стабильности порога бинаризации, что критично на DataMatrix/QR с низким контрастом или частично поврежденной маркировкой.

Фокусное расстояние 8 мм — это не «универсально на всё», но удобный компромисс для типовых дистанций на транспортере: когда нужно получить достаточное поле зрения под средний размер этикетки и при этом не «размазать» модуль кода. На практике это значит меньше итераций по подбору места установки и меньше проблем с допустимым смещением объекта по высоте.

Производительность по кадрам: 40 fps как запас на нестабильную механику

Максимальная частота 40 fps нужна не для рекордов, а для запаса по ситуации, когда объект дергается или «плывет» на ремне. При грамотной настройке экспозиции и триггера вы получаете несколько попыток чтения в пределах одного прохода. Это прямо влияет на OEE: вместо остановки линии из‑за единичного непрочтения считыватель успевает взять код на соседнем кадре. Типичный пример — считывание 2D на коробе, который слегка разворачивает роликами перед отводом.

Связь и интеграция: Ethernet 100 Мбит/с и RS‑232 без сюрпризов

По коммуникациям здесь стандартный промышленный набор: Fast Ethernet (100 Mbit/s) и RS‑232. В проектах автоматизации это удобно тем, что можно выбрать «правильный» путь под конкретный участок. Ethernet обычно закрывает интеграцию с верхним уровнем (MES/SCADA/сервер прослеживаемости) и позволяет быстро диагностировать трафик. RS‑232 по‑прежнему востребован рядом со старыми контроллерами, весовыми терминалами, маркираторами или там, где нужно простое точка‑точка соединение без сетевой инфраструктуры.

Из практики: когда линия упирается в задержки подтверждения от ПЛК, проще развести чтение по Ethernet на промежуточный ПК/промышленный шлюз, а в ПЛК отдавать только итоговый статус и строку кода. В таком сценарии важна предсказуемость протокола и диагностика — это проще реализовать именно через Ethernet.

Защита корпуса и климат: IP67 и диапазон -30…+70 °C как экономия на «колхозе»

Степень защиты IP67 — это не про «можно помыть керхером» (хотя в пищевке часто именно так и происходит), а про устойчивость к пыли, мокрой взвеси и регулярной протирке. Когда считыватель стоит возле мойки тары, на участке розлива или в зоне абразивной пыли (дробеструй, деревообработка), IP67 резко снижает шанс, что через полгода придется менять устройство из‑за коррозии разъемов или запотевания оптики.

Рабочий диапазон температур -30…+70 °C закрывает холодные склады, неотапливаемые рампы и горячие зоны возле термоусадки. Важно понимать: проблема обычно не «замерзло/перегрелось», а дрейф параметров и нестабильность чтения при перепадах. Широкий температурный коридор дает более предсказуемую работу без постоянной подстройки порогов и экспозиции.

Допустимая влажность 20–95% дополняет картину для помещений с паром и конденсатом. Это как раз те места, где оптика и электроника страдают первыми, если устройство рассчитано только на «офисные» условия.

Монтаж и габариты: когда место на раме заканчивается

Габариты 65,2×65,2×42–47 мм и масса около 250 г позволяют ставить MV-SC3030XM-08M-WBN на легкие кронштейны, поворотные узлы и компактные рамы без усиления конструкции. Это важно, когда рядом уже стоят датчики, отбраковщик, принтер-аппликатор и нужно вписаться в 100–150 мм по ширине. Меньший вес также снижает влияние вибрации на крепеж и упрощает корректную фиксацию угла обзора.

Наладка через SCMVS: меньше времени на «угадайку»

Клиентское ПО SCMVS полезно тем, что инженер наладки может быстро проверить качество чтения, поиграть параметрами экспозиции/усиления/ROI и увидеть, где именно теряется код: засветка, смаз, недостаточный размер модуля в пикселях, паразитные отражения. В реальной пусконаладке это сокращает время на подбор механики и подсветки. Не приходится «вслепую» менять угол кронштейна — можно оценивать результат по диагностическим данным и статистике успешных чтений.

Соответствие нормам

Наличие сертификаций CE и KC упрощает ввод оборудования в состав машины и прохождение внутренней приемки, особенно если заказчик работает по регламентам промышленной безопасности и требует подтверждения соответствия по поставляемым узлам.

Если нужен считыватель под 2D-коды для жестких условий, с нормальной интеграцией по Ethernet/RS‑232 и запасом по механике/климату — закладывайте HIKROBOT MV-SC3030XM-08M-WBN в спецификацию и готовьте точки крепления под его оптику 8 мм.

Действие: пришлите тип кода, размер модуля и рабочую дистанцию — подскажу базовую схему установки и что проверить на наладке, чтобы выйти на стабильные 99,9% чтений.
