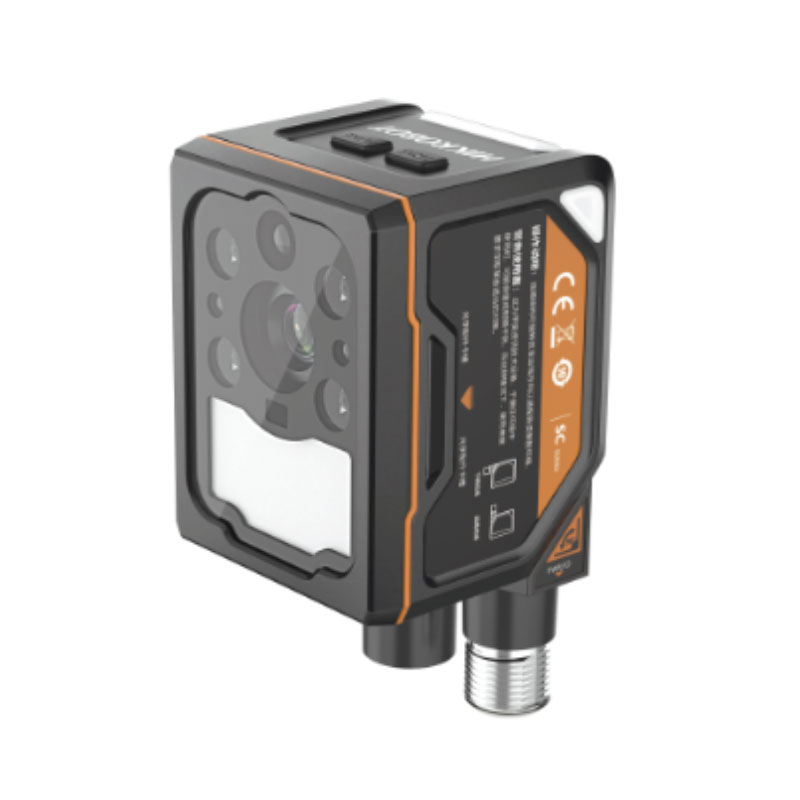

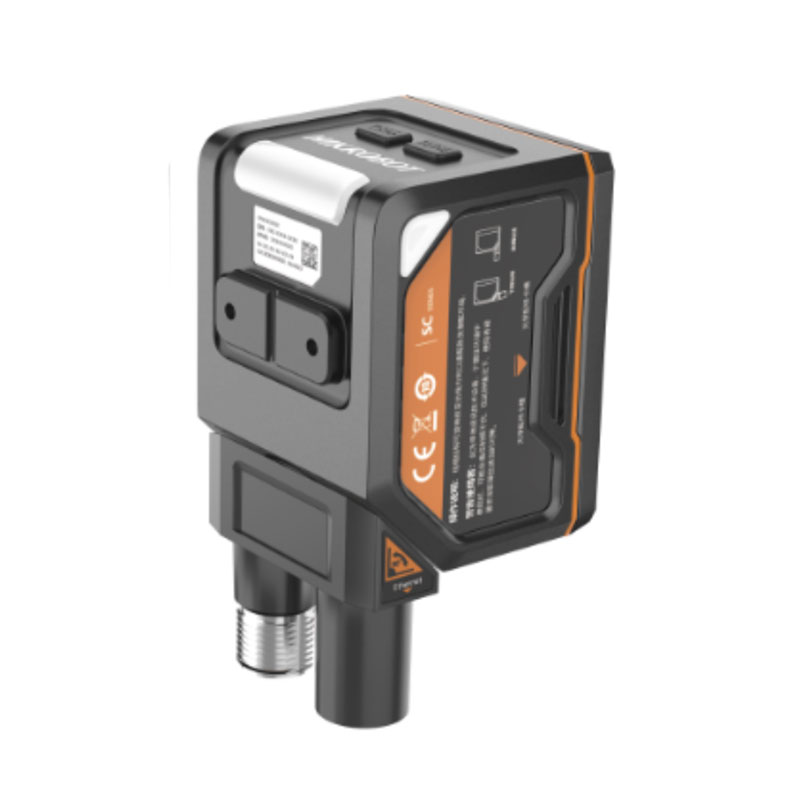

Смарт камера MV-SC3030XM-12M-WBN

На линии маркировки чаще всего «сыпется» не камера и не алгоритм, а стык реальной механики с реальным кодом: пачка едет рывками, этикетка легла с перекосом, пленка бликует, в цеху минус и конденсат. Промышленный считыватель MV-SC3030XM-12M-WBN (HIKROBOT, серия SC3000) рассчитан именно на такие условия — когда нужно стабильно читать 2D-коды без танцев с параметрами при каждом изменении партии.

Практический сценарий

Типовая задача: считывание DataMatrix на упаковке или DPM/лазерной маркировке на детали с передачей результата в ПЛК и в MES. Сканер ставится над конвейером, отрабатывает по триггеру, отдает «ОК/NG» в контроллер по PROFINET или ModBus, а при необходимости прикладывает изображение/лог через TCP/FTP для разбора спорных случаев. В подобных схемах важна не «максимальная дальность», а повторяемость результата при изменениях освещенности, скорости ленты и качества печати.

Оптика и матрица без лишней лирики

Здесь используется монохромный сенсор с разрешением 2048 × 1536. Монохром в машинном зрении — это не экономия, а предсказуемый контраст: меньше сюрпризов на серых подложках, лучше отработка тонких модулей 2D-кода и более стабильная бинаризация при блеске. Разрешение уровня 3 Мп дает запас по масштабу: можно читать небольшой код без необходимости подводить считыватель впритык и без экстремальной глубины резкости.

Фокусное расстояние 12 мм — рабочий вариант для компактных установок и средних дистанций, когда нужно сохранить разумное поле зрения и при этом не «размазать» элементы кода. На практике это помогает, например, на упаковочных машинах, где крепление ограничено габаритами кожуха, а код может гулять по положению в пределах нескольких миллиметров.

Скорость обработки и привязка к движению

Максимальная частота 40 fps — показатель, который напрямую связан с тем, насколько уверенно вы можете работать на потоке. Это не про видеосъемку; это про окно, в которое вы ловите объект. При скорости конвейера и нестабильной подаче наличие кадрового запаса снижает вероятность ситуации «код был в кадре, но не в том кадре». Если у вас, например, 10–15 изделий в секунду и вы снимаете с перекрытием по времени, 40 fps — нормальная база для уверенной синхронизации с датчиком/энкодером.

Интеграция в автоматику без экзотики

По интерфейсам устройство закрывает большинство «цеховых» требований: RS-232 для простых терминалов и старых контроллеров, TCP/UDP для обмена с ПК/сервером, FTP для выгрузки данных/изображений, а также PROFINET и ModBus для прямого включения в промышленную сеть. В реальной эксплуатации PROFINET обычно выбирают, когда нужно минимизировать задержки и не плодить промежуточные ПК, а ModBus — когда сеть проще и важна совместимость с широким парком оборудования.

Клиентское ПО SCMVS пригодится на этапе пусконаладки: быстро проверить читаемость, подобрать параметры, посмотреть статистику ошибок. Для инженера важно, что диагностика не сводится к «не читает», а позволяет зафиксировать, на каком типе дефекта код перестает проходить: смаз, блик, недостаточный контраст, загрязнение окна и т.д.

Питание и монтаж в типовых шкафах и машинах

Питание 12–24 В DC — стандарт автоматики. Это означает, что считыватель без проблем садится на общую 24-вольтовую шину станка, с теми же правилами по развязке, защите и резервированию, что и датчики/клапаны. Габариты 65,2 × 65,2 × 42–47 мм — компактный корпус, который реально поставить в тесных узлах: на рамке над лентой, на поворотном кронштейне у аппликатора, внутри ограждения робота.

Условия окружающей среды, которые обычно игнорируют до первого простоя

Рабочий диапазон температур −30…+70 °C и влажность 20–95% закрывают холодные склады, неотапливаемые зоны и «теплые» участки возле термоусадки. Это важно не цифрами в паспорте, а тем, что устройство не требует постоянного подогрева/переноса при сезонных перепадах. Степень защиты IP67 — аргумент для моек, пыли, аэрозолей и случайных проливов: если линия стоит в пищевке или в грязном механическом цехе, герметичность корпуса и разъемов часто решает больше, чем «еще один мегапиксель».

Сертификации CE и KC упрощают жизнь при поставках на площадки с формальными требованиями к соответствию. Это мелочь до момента, пока служба качества не попросит комплект документов на ввод оборудования.

Где устройство раскрывается лучше всего

Если нужен считыватель под жесткие цеховые условия с нормальной сетевой интеграцией и понятной пусконаладкой — закладывайте MV-SC3030XM-12M-WBN в проект и согласуйте интерфейс обмена с вашей ПЛК-сетью перед закупкой.
