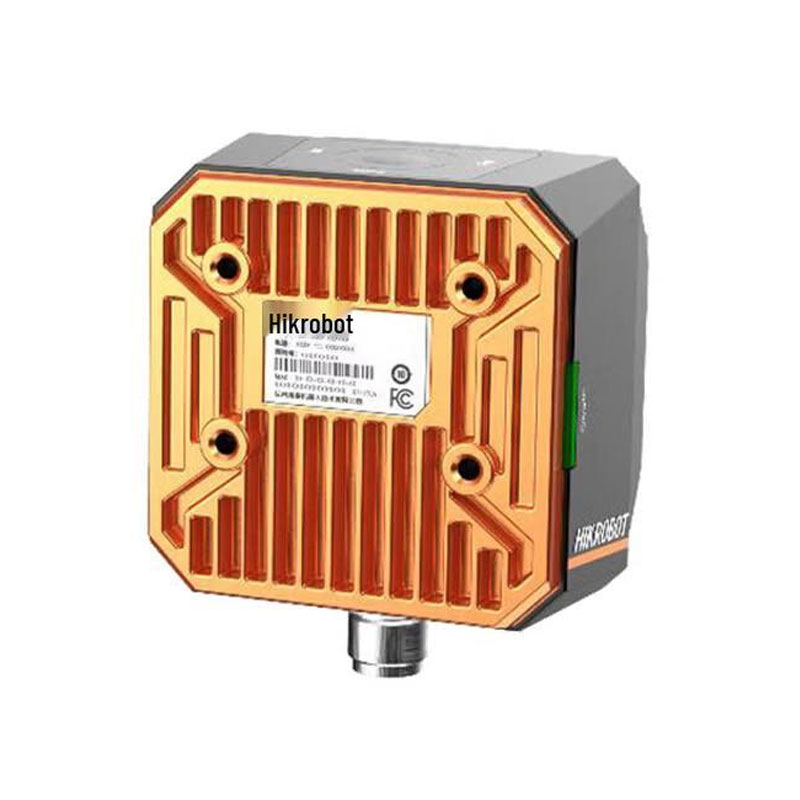

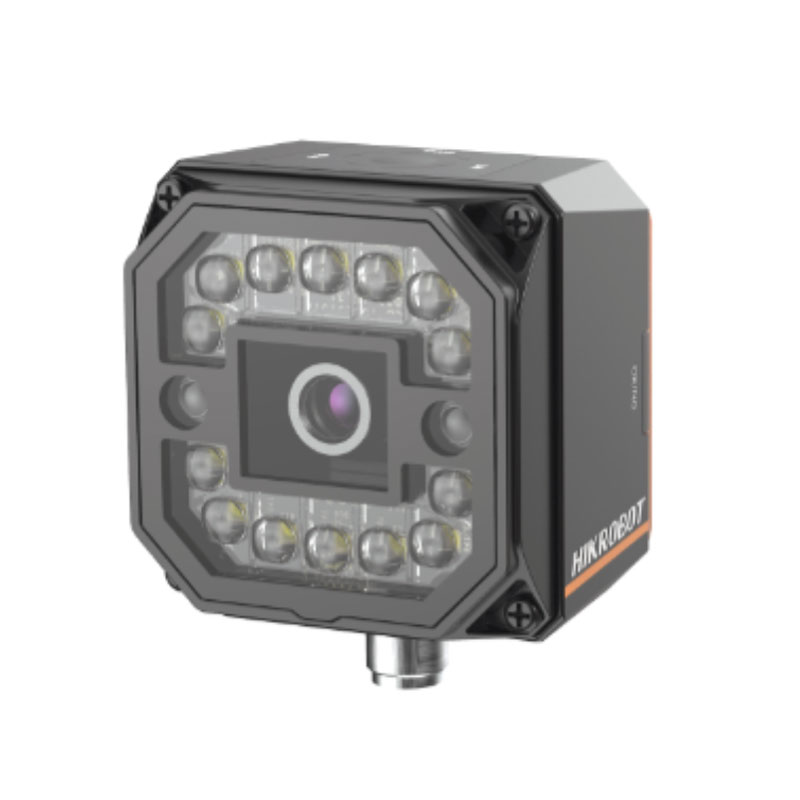

Смарт камера MV-SC3050M-08M-WBN V3.0

Сценарий из цеха

На конвейере коробка идёт с разбросом по высоте и небольшим «гулянием» по оси, маркировка — DataMatrix на матовой плёнке. В такие моменты ценится не «умение читать код», а стабильность чтения при реальной механике линии и разном фоне. Промышленная смарт-камера HIKROBOT MV-SC3050M-08M-WBN V3.0 из серии SC3000 как раз рассчитан на такие задачи: фиксированная оптика 8 мм, монохромный CMOS и нормальная промышленная коммуникация позволяют встроить устройство в линию без танцев с драйверами и нестабильными триггерами.

Картинка, которая дает результат, а не красивый скриншот

Разрешение 2368×1760 (5 Мп класс) — это не «цифра в паспорте», а запас по пикселям, который выручает, когда код физически маленький или расположен под углом. На практике это означает: можно держать более широкое поле зрения и всё равно сохранить достаточное число пикселей на модуль DataMatrix для уверенной декодировки. Максимальные 30 fps важны, когда объект не останавливается: при высокой скорости ленты проще подобрать окно экспозиции и частоту срабатывания так, чтобы не ловить смаз и не упираться в пропуски.

Монохромный CMOS обычно выигрывает в прикладных задачах чтения кодов: выше чувствительность и лучше контраст на типовых метках (лазерная гравировка, термопечать, струйная маркировка). Цвет здесь редко даёт пользу, а шум и падение чувствительности — дают.

Оптика 8 мм и геометрия монтажа

Фокусное расстояние 8 мм — рабочий компромисс для большинства линий упаковки и сборки, где смарт-камера висит на стойке или портале и должен «видеть» участок без излишнего увеличения. Чем это полезно инженеру: легче вписаться в существующие габариты ограждений и не тащить сложную механику юстировки. Габариты корпуса 65.2×65.2×47 мм и масса 280 г — это реальная экономия времени при монтаже: устройство не перегружает кронштейн, меньше вибрационных проблем, проще выдержать соосность при установке на лёгких профилях.

Интеграция в ПЛК и ИТ-контур без экзотики

По протоколам устройство закрывает типовой набор для автоматизации: RS-232 для простых точек, TCP/UDP для быстрой интеграции с ПК/сервером, FTP для выгрузки результатов/изображений, а главное — промышленные сети Profinet, Modbus и Ethernet/IP. Это важно не «для галочки»: в нормальной линии вы хотите, чтобы результат чтения уходил в ПЛК как детерминированный тег, а не как строка через промежуточный софт. Пример из практики: на участке агрегации коробов удобно отдавать в ПЛК статус OK/NG, считанную строку и качество (или код ошибки), а на MES — уже расширенную телеметрию через TCP/FTP.

• Profinet — когда в проекте Siemens и нужно штатно завести устройство в TIA как узел сети.
• Ethernet/IP — типовой выбор для Rockwell/Omron-среды.
• Modbus TCP — быстрый способ интеграции в смешанные системы и простые контроллеры.
• RS-232 — выручает на старом оборудовании, где Ethernet физически не предусмотрен.

Функции чтения и не только

Поддержка 2D штрихкодов плюс OCR — это полезно, когда на одной и той же детали есть и DataMatrix, и человекочитаемая строка (партия/дата/серия). Верификация OCR в линиях часто решает спорные ситуации: код считался, а текст напечатан с дефектом — и это разные причины брака. Отдельно отмечу «измерения» и «позиционирование»: в ряде проектов смарт-камеру используют как компактный узел машинного зрения для привязки координат, например чтобы подтвердить наличие этикетки в зоне или проверить смещение маркировки относительно базовой кромки. Это экономит место и бюджет, когда отдельная камера «на измерения» не проходит по компоновке.

Надёжность по среде и питанию

Питание 24 В — правильный промышленный уровень: меньше проблем с просадками и наводками, проще запитать от шкафа автоматики. Температурный диапазон -30…+70 °C закрывает не только отапливаемый цех, но и холодные зоны склада/рампы, а также участки рядом с термотоннелями при грамотном выносе от прямого теплового потока. Влажность 20–95% — важный момент для моечных зон и сезонных перепадов, где конденсат и сырость быстро выявляют слабые места электроники.

IP67 — это не «можно утопить», а гарантия, что пыль, аэрозоль, брызги СОЖ и периодическая влажная уборка не превратят оптику и разъёмы в расходник. Для линий с мукой, сахарной пудрой или мелкой абразивной пылью это особенно критично: без герметизации деградация происходит за месяцы, а не за годы.

ПО для настройки и обучения

Клиентское ПО SCMVS V3.2.1 и VisionTrain V2.3.0 Beta полезны, когда нужно быстро обкатать алгоритм на реальных образцах: подобрать параметры экспозиции, область поиска, маски, фильтры, правила OCR. В нормальном запуске это сокращает время пусконаладки: инженер не «угадывает», а работает по статистике качества чтения на выборке изделий.

Сертификация и внедрение в проект

Наличие CE и KC упрощает жизнь при поставках на международные площадки и при аудитах по безопасности оборудования. На этапе документации меньше вопросов со стороны службы охраны труда и отдела качества, особенно если проект идёт в составе импортной линии или на экспорт.

Если нужна смарт-камера, которая без лишней обвязки встанет в сеть ПЛК, переживёт пыль/влагу и даст стабильное чтение 2D и OCR на реальной скорости — закладывайте MV-SC3050M-08M-WBN V3.0 в спецификацию и согласуем схему подключения под вашу архитектуру (Profinet/Modbus/Ethernet/IP).
