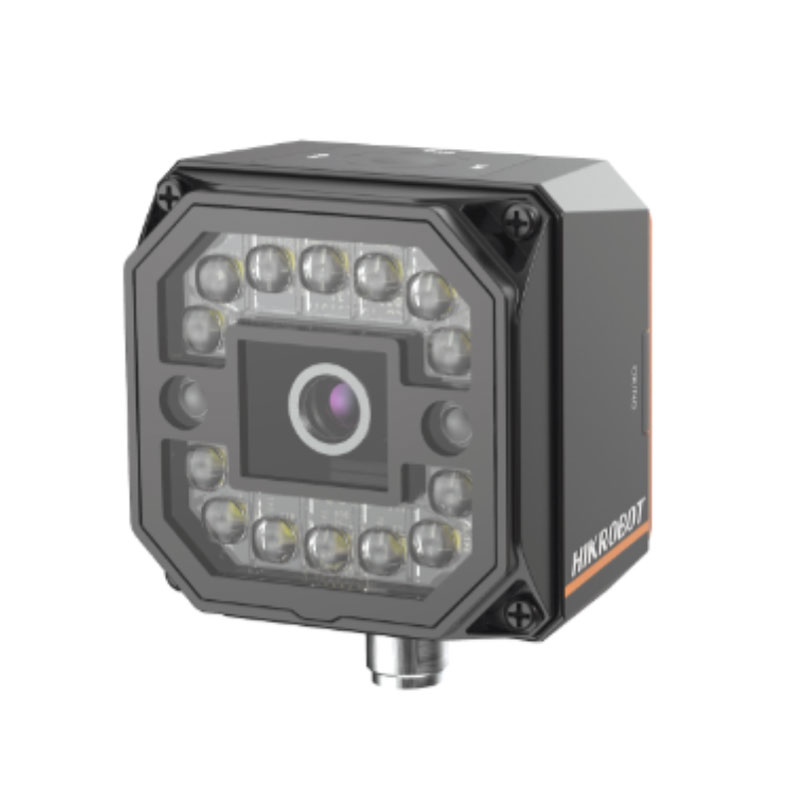

Смарт камера MV-SC3050M-16M-WBN V3.0

Когда смарт-камера должна работать, а не «подбирать условия»

На линии маркировки или сортировки обычно нет времени на тонкую настройку под каждую партию: конвейер идёт, тара блестит, код то на изгибе, то рядом со швом. MV-SC3050M-16M-WBN V3.0 из серии SC3000 я бы отнёс к тем промышленным смарт-камерам, которые проектируют под реальную эксплуатацию — с пылью, мойкой, перепадами температуры и нормальной скоростью движения продукта.

Оптика и матрица: почему здесь важен глобальный затвор

В основе — монохромный CMOS с глобальным затвором. На практике это критично, когда объект движется: глобальный затвор «замораживает» кадр целиком, без характерных перекосов rolling shutter. В результате QR/2D-метки на ленте при 0,5–1,5 м/с читаются стабильнее, особенно если код небольшой и контраст «не подарок».

Разрешение 2368×1760 даёт запас по детализации. Это не про «картинка красивее», а про то, что одна и ту же смарт-камеру можно поставить чуть дальше от объекта или захватить большее поле зрения и при этом не потерять модуль в DataMatrix/QR. Плюс появляется пространство для задач позиционирования и измерений: например, одновременно прочитать код и проконтролировать смещение этикетки относительно репера.

Объектив с фокусным расстоянием 16 мм — практичный компромисс для типовых дистанций на станциях верификации, аппликаторах, роботизированных захватах. С 16 мм проще «собрать» нужное поле без экстремально короткой оптики, где растут геометрические искажения и требования к калибровке.

Скорость и устойчивость: 30 fps без гонки за цифрами

Максимальная частота 30 fps означает, что устройство не превращается в «узкое место» при нормальных тактах. Важно понимать: в промышленном чтении выигрывает не рекордная кадровая частота, а стабильность экспозиции, синхронизация со стробом/подсветкой и предсказуемая обработка. 30 fps здесь — рабочий уровень, позволяющий ловить объект в окне, не превращая проект в борьбу с пропусками.

Интеграция в АСУ ТП и IT: протоколы без экзотики

По коммуникациям набор закрывает большинство реальных сценариев: Ethernet, RS-232, TCP/UDP, FTP, а также промышленное — PROFINET и Modbus. Это важнее, чем кажется на этапе закупки: когда смарт-камеру можно включить в сеть ПЛК «как есть», без промежуточных шлюзов и самописных демонов, вы экономите дни пусконаладки и снижаете риск нестабильной связи.

ПО для наладки и обучения персонала

Поддерживается клиентское ПО SCMVS V3.2.1 и VisionTrain V2.3.0 Beta. В эксплуатации это даёт нормальный цикл «подключил — настроил — сохранил рецепт». Для инженера важны не красивые интерфейсы, а управляемость параметров: зоны интереса, фильтрация, контроль качества кода, привязка к триггеру, диагностика по статистике чтений. Когда оператору нужно сменить формат упаковки, наличие рецептов и повторяемой конфигурации часто решает больше, чем «супер-алгоритм», который каждый раз приходится настраивать заново.

Корпус и условия среды: IP67 и температурный диапазон не для галочки

Степень защиты IP67 — это про спокойную жизнь на пищевке, фарме и в логистике, где оборудование регулярно протирают и иногда моют. При IP67 меньше шансов получить нестабильность из‑за влаги в разъёмах или пыли на плате, а значит меньше «странных» отказов, которые сложно поймать.

Рабочая температура от −30 до +70 °C закрывает холодные склады и не самые щадящие участки у термоусадки. В реальности это означает, что устройство не придётся переносить «в тёплый шкаф» или городить локальный обогрев, если линия стоит в неотапливаемой зоне. Допустимая влажность 20–95% помогает в помещениях с перепадами и конденсатными рисками (при соблюдении норм монтажа и исключении прямого обмерзания).

Монтаж и компоновка на машине

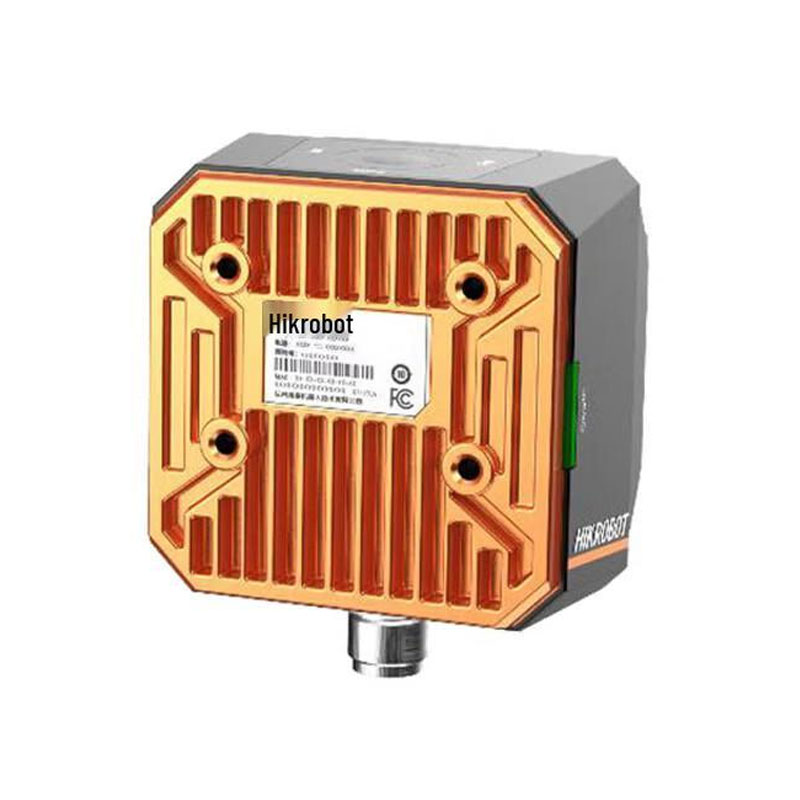

Габариты 65,2×65,2×47 мм — удобный формат для плотной компоновки: на каретке аппликатора, на кронштейне у робота, внутри защитного кожуха. Когда места мало, каждый сантиметр решает: можно поставить смарт-камеру ближе к зоне печати и уменьшить требования к подсветке, а значит повысить запас по чтению на «сложных» поверхностях.

Питание 24 В — стандарт промышленной автоматики. Это упрощает разводку: не нужно отдельного БП «под камеру», проще резервировать питание и заводить через распределители шкафа, а также легче контролировать просадку и помехи по линии.

Функции чтения и смежные задачи

Устройство работает с 2D штрихкодами и QR, а также поддерживает задачи позиционирования и измерений. На практике это позволяет объединять операции: смарт-камера не только подтверждает идентификатор, но и контролирует, что этикетка наклеена в допуске, а код напечатан без критических дефектов. Такой подход сокращает количество отдельных датчиков и камер на участке, а значит уменьшает количество точек отказа и времени на сервис.

Если нужна смарт-камера, которая нормально встраивается в PROFINET/Modbus-архитектуру, выдерживает промышленную среду и стабильно читает коды на движении за счёт глобального затвора — закладывайте MV-SC3050M-16M-WBN V3.0 в проект и согласуйте интерфейсы подключения под вашу линию.
