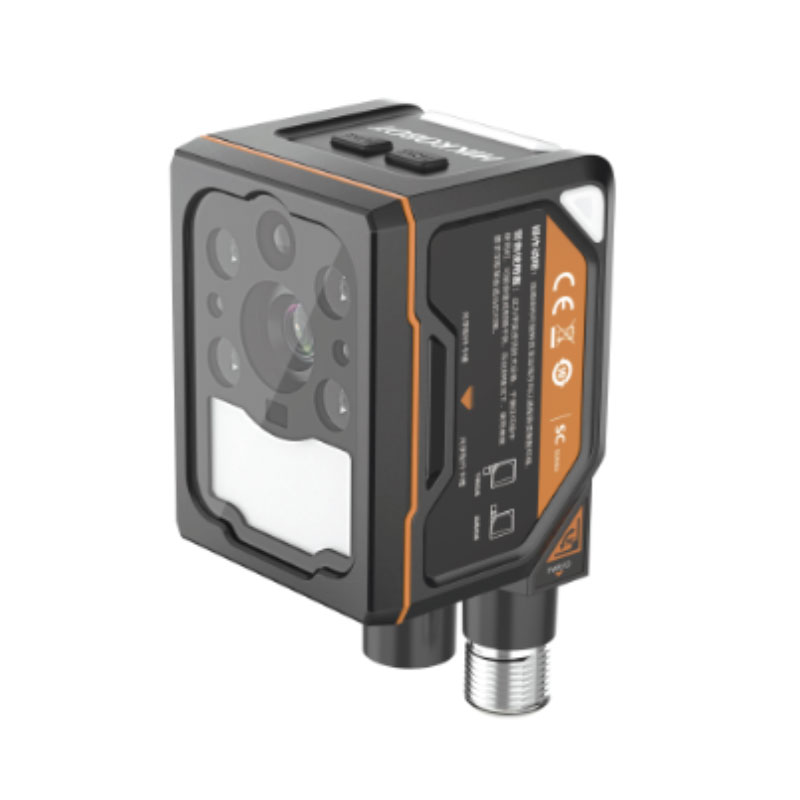

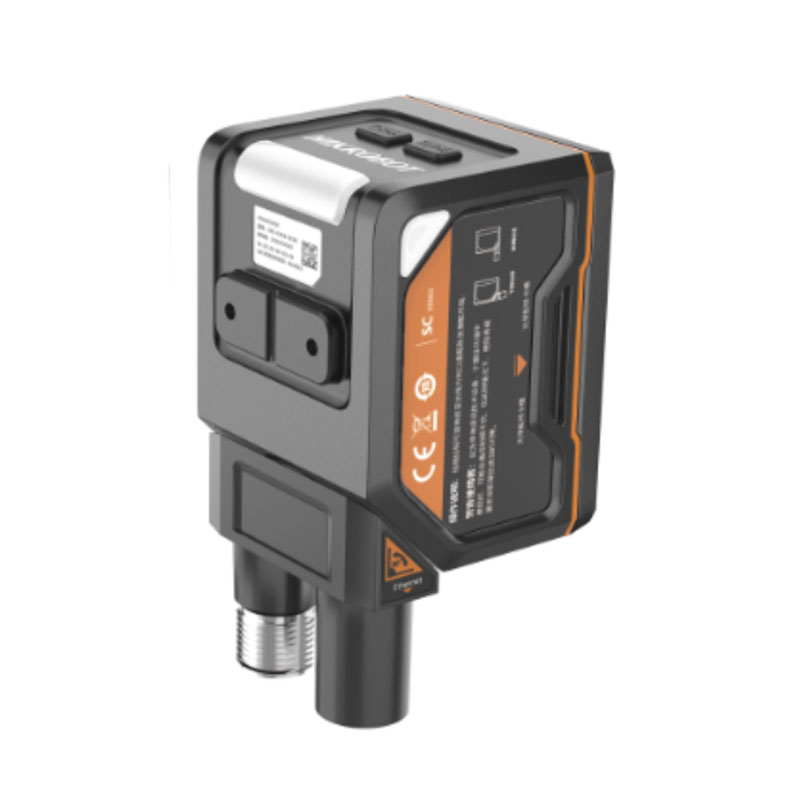

Смарт камера MV-SC3050XC-08M-WBN

Когда код читается не в лаборатории, а на реальной линии

Типовой сценарий: конвейер 1–2 м/с, лотки с этикеткой DataMatrix, иногда блестящая пленка, иногда кривой наклеенный код. Оператору «кажется, что камера видит», а PLC нужен однозначный результат — прочитал/не прочитал и строка данных без плясок с тайм-аутами. Промышленная смарт-камера MV-SC3050XC-08M-WBN из серии HIKROBOT SC3000 рассчитан именно на такие условия: стабильное чтение 2D-кодов при вибрации, перепадах температуры и в среде, где моют оборудование, а не протирают салфеткой.

Оптика и сенсор: почему «Global Shutter» решает больше, чем кажется

Здесь стоит сенсор с Global Shutter. Для автоматизации это критично: при движении объекта кадр экспонируется целиком, без «желе» и геометрических перекосов, характерных для rolling shutter. На практике это означает, что DataMatrix на летящем коробе не превращается в смазанный набор квадратов, и алгоритм декодирования не уходит в ошибку на каждой второй упаковке.

Разрешение 2432×2048 даёт запас по мелким модулям кода и по рабочему полю. Это особенно заметно, когда одна смарт-камера должна закрыть разные форматы тары: сегодня читаем код 10×10 мм на блистере, завтра — 25×25 мм на гофрокоробе, и не хочется каждый раз перестраивать механику. Объектив 8 мм — практичный компромисс для средних дистанций установки: можно собрать рабочую область без экзотических углов обзора и без излишней дисторсии по краям.

Производительность: 40 fps — не про видео, а про устойчивый цикл

Максимальная частота 40 fps важна не как «красивое число», а как возможность организовать несколько попыток чтения в пределах одного PLC-цикла или окна присутствия изделия. Пример: датчик присутствия даёт 150–200 мс на чтение. При 40 кадрах/с можно снять несколько кадров с разной экспозицией/подсветкой (в зависимости от настройки), повысив вероятность успешного декодирования на проблемных поверхностях без остановки линии.

Интеграция в АСУ ТП: протоколы без самодельных шлюзов

MV-SC3050XC-08M-WBN нормально встаёт в промышленную сеть: Ethernet и RS‑232 для простых задач, плюс «тяжёлая артиллерия» для цеховых стандартов — PROFINET и EtherNet/IP. Для систем, где данные нужно не только отдать в контроллер, но и вести архив/логирование, полезны TCP/UDP и FTP. Modbus часто спасает на модернизациях, когда рядом стоят разнородные устройства и заказчик просит «подружить без замены PLC».

С инженерной точки зрения ценность в том, что смарт-камеру можно включить в существующую топологию без дополнительных преобразователей: меньше точек отказа, проще диагностика. В корректно настроенной схеме PLC получает не «строку из терминала», а структурированный статус: успешное чтение, качество, тайм-аут, и дальше уже логика участка решает — отбраковка, повторная маркировка или останов.

Условия эксплуатации: IP67 и температурный диапазон как фактор стабильности, а не «галочка»

Степень защиты IP67 — это про реальную жизнь: пыль от картона, аэрозоли, периодическая мойка зоны упаковки. При нормально сделанном монтаже (гермовводы, правильная укладка кабеля, без натяга) корпус держит эксплуатацию без «плавающих» отказов, которые обычно начинаются с разъёмов и конденсата.

Рабочая температура −30…+70 °C закрывает и холодные склады/рампы, и горячие зоны рядом с термоусадкой. Влажность 20–95% тоже не декоративная: когда в помещении гуляет конденсат и технологический пар, слабые устройства начинают давать нестабильную картинку и «фантомные» ошибки чтения. Здесь по спецификации заложен запас, который в итоге снижает количество выездов на «то читает, то не читает».

Габариты и питание: что важно при компоновке узла

Размеры 65.2×65.2×42–47 мм позволяют ставить смарт-камеру в тесные рамки упаковочных машин и маркираторов, где каждый миллиметр решает — особенно при ретрофите. Питание 24 В удобно для стандартных шкафов автоматики: не нужно отдельного БП, нормально заводится от цеховой линии питания при соблюдении фильтрации и заземления.

Настройка и сопровождение: Vision Master как рабочий инструмент

Клиентское ПО Vision Master — это не про «красивый интерфейс», а про скорость ввода в эксплуатацию и повторяемость настроек. На пусконаладке обычно важны три вещи: быстро подобрать экспозицию/усиление под конкретную поверхность, зафиксировать параметры под стабильный результат и сохранить конфигурацию так, чтобы её можно было восстановить после замены устройства без длительных экспериментов. В нормальном проекте это экономит часы, а иногда и смены.

Мини-примеры, где эта смарт-камера закрывает задачу

Если нужно встроить MV-SC3050XC-08M-WBN в вашу линию, подготовьте требования по скорости, дистанции и типу 2D-кода — подберём схему подключения (PROFINET/EtherNetIP/TCP) и базовые настройки в Vision Master под ваш объект.
