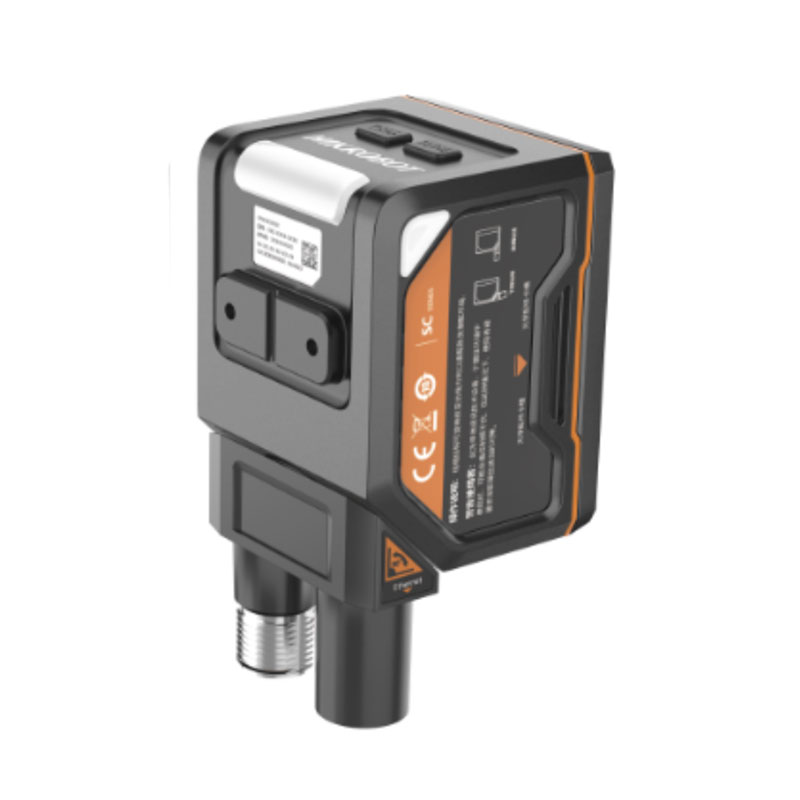

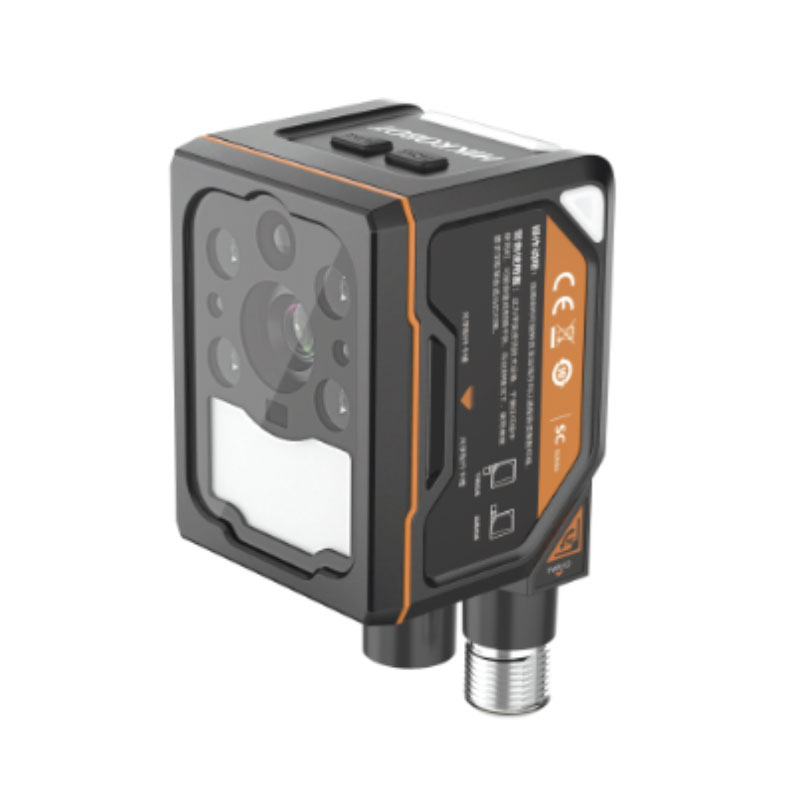

Смарт камера MV-SC3050XC-12M-WBN

Типовая боль на линии — код есть, а считывания нет: бликующая этикетка на пакете, запотевание в холодильной зоне, вибрация на конвейере, и в итоге контроллер получает «пусто». MV-SC3050XC-12M-WBN из серии HIKROBOT SC3000 сделан как раз под такие условия: это не «офисный» сканер, а промышленная смарт-камера 2D, которая можно ставить в цех, на склад, в моечную зону и не ловить отказы по окружению и интерфейсам.

Как работает в реальном проекте

На практике устройство ставят на участке агрегации или маркировки: камера фиксирует DataMatrix/QR на летящей упаковке, декодирует и отправляет результат в ПЛК. Если участок уже на PROFINET или EtherNet/IP — интеграция делается без «зоопарка» шлюзов. При необходимости можно параллельно выгружать снимки/логи по FTP на сервер качества, а сервисные команды гонять по TCP/UDP. Для старых машин или весовых терминалов остается RS‑232 — полезно, когда модернизация идет поэтапно и часть оборудования «из прошлого века» еще в строю.

Оптика и матрица: почему важны цифры

Разрешение 2432×2048 позволяет держать запас по модулю 2D-кода и компенсировать мелкие дефекты печати. В реальной эксплуатации это выражается просто: меньше «пороговых» ситуаций, когда код читается только при идеальной настройке освещения и расстояния. Сенсор формата 1/1.45" дает нормальную светочувствительность и рабочий динамический диапазон для контрастных и частично засвеченных зон.

Объектив с фокусным расстоянием 12 мм — компромисс для большинства типовых дистанций на конвейере: можно получить достаточное увеличение под небольшие коды, не загоняя камеру вплотную к продукту и не усложняя механику кронштейнов. На линиях, где «гуляет» высота продукта, такой запас по геометрии часто критичнее, чем попытка выжать максимум поля зрения.

Скорость и синхронизация

Максимальная частота 40 fps важна не ради «красивой цифры». Это запас по времени экспозиции и по количеству попыток на один объект, когда транспорт нестабилен: лента то ускорилась, то появилась микропауза на толкателе. При 40 кадрах/с легче организовать окно считывания и не пропускать изделия при плотном потоке. На сортировке это напрямую влияет на процент «no read» и количество ручных разборов.

Интерфейсы и протоколы без лишней экзотики

Набор протоколов — RS‑232, TCP, UDP, FTP, PROFINET, Modbus, EtherNet/IP — закрывает основные архитектуры АСУ ТП. Пример: на упаковочной машине с ПЛК Siemens логично поднять PROFINET и получать строку кода в тег, а на участке паллетирования с Rockwell — EtherNet/IP. Для диагностики по сети удобно оставить TCP-сокет, чтобы технолог мог проверить поток чтения без остановки линии. Modbus пригодится, когда смарт-камеру включают в небольшую установку с простым контроллером/шлюзом и не хотят городить отдельный ПК.

Условия эксплуатации: не только «чтобы работало», а чтобы не обслуживать лишний раз

Корпус с IP67 — это защита не «от дождя», а от реальной цеховой жизни: пыль от картона, абразив от тары, периодическая мойка, случайные проливы. При IP67 можно спокойно ставить устройство вблизи зоны санитарной обработки и не закладывать отдельный шкаф только ради смарт-камеры.

Рабочий диапазон температур −30…+70 °C закрывает холодные склады и горячие участки рядом с термотоннелями. В сочетании с допустимой влажностью 20–95% это снижает риск деградации по конденсату и сезонным перепадам, когда оборудование «живет» на границе комфортных условий.

Габариты и питание

Размеры 80.1×43×44.3 мм — компактный форм-фактор, который реально упрощает механику: меньше вылет кронштейна, ниже вибронагрузка, проще вывести в «окно» между ограждениями. Питание 24 В — стандарт автоматики; можно вешать на общий БП шкафа, не плодя отдельные адаптеры и не усложняя резервирование.

Инженерная настройка через Vision Master

Клиентское ПО Vision Master удобно тем, что позволяет выстроить параметрику под задачу: подобрать экспозицию, триггерную логику, обработку и формат выдачи данных. Это важно, когда одна и та же смарт-камера работает то с матовой этикеткой, то с глянцевой пленкой, и технологу нужен предсказуемый результат, а не «вроде читает». В нормальном проекте настройка сводится к созданию стабильного рецепта и фиксации параметров под сменные продукты.

Если нужен промышленный 2D-считыватель под интеграцию в ПЛК по PROFINET/EtherNet/IP с защитой IP67 и рабочим диапазоном до −30 °C — закладывайте MV-SC3050XC-12M-WBN в спецификацию и согласуем схему подключения и параметры считывания под вашу линию.
