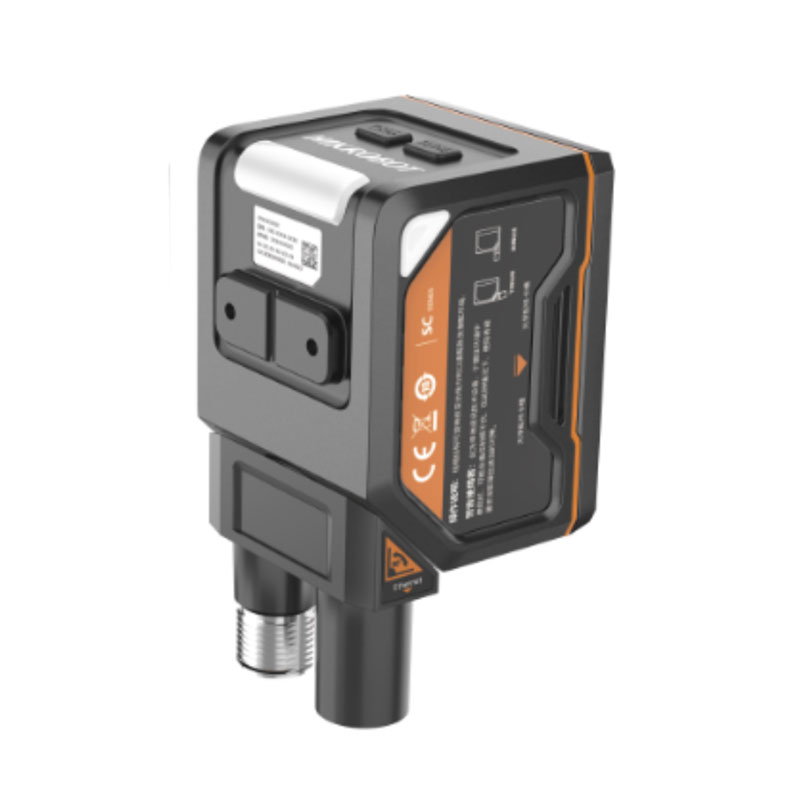

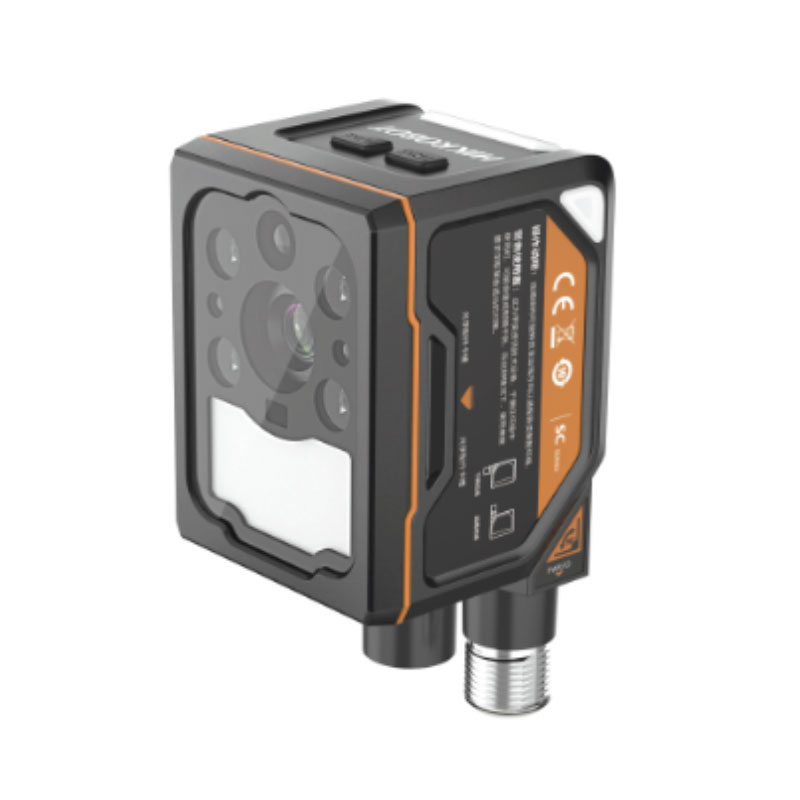

Смарт камера MV-SC3050XM-08M-WBN

Сценарий из цеха

Типовая задача: на конвейере идут короба с DataMatrix, часть кодов нанесена лазером по матовой пленке, часть — термотрансфером на глянцевой этикетке. Скорость линии «гуляет», на участках упаковки есть вибрация, а на входе в зону склада зимой бывает отрицательная температура. В таких условиях смарт-камера нужна не «умная», а предсказуемая: стабильно держать декодирование 2D, корректно отрабатывать триггеры и без сюрпризов интегрироваться в PLC/SCADA. MV-SC3050XM-08M-WBN из серии HIKROBOT SC3000 как раз про это — промышленный 2D-ридер с нормальной коммуникацией и адекватной механикой.

Оптика и матрица: почему важны 8 мм и монохром

Здесь стоит монохромный сенсор с разрешением 2432 × 2048. Для 2D-кодов это практичнее, чем цвет: выше чувствительность, меньше паразитных эффектов на контрастных границах, проще получить «чистую» картинку при нестабильном освещении. Разрешение напрямую влияет на запас по масштабу и допускам: когда код мелкий или нанесен с деградацией (низкая печать, микросмазы), лишние пиксели превращаются в реальные проценты надежности, а не в цифры в паспорте.

Фокусное расстояние 8 мм — рабочий компромисс для машинного зрения на коротких/средних дистанциях, когда нужно захватывать не один код «в упор», а область с допусками по положению изделия. На практике это помогает, если короб на ленте смещается по ширине, и оператор не хочет ловить каждый SKU перенастройкой кронштейна.

Динамика: 40 fps и что это дает на линии

Максимальная частота кадров 40 fps полезна не ради «видео», а ради устойчивости к движению и вибрации. Чем выше кадровая частота, тем проще выбрать корректный кадр по триггеру и тем меньше требований к идеальной механике. Например, при коротком окне считывания на маркираторе или на отбраковщике 40 fps позволяет не упираться в «один шанс» на чтение, а иметь несколько кадров в пределах одного прохода изделия.

Интеграция в АСУ ТП: протоколы без экзотики

Устройство поддерживает RS-232 и сетевые протоколы TCP/UDP/FTP. Для автоматизации важнее другое: есть PROFINET, ModBus и EtherNet/IP. Это означает, что смарт-камеру можно включать в типовую архитектуру с Siemens/Schneider/Allen-Bradley без самописных шлюзов и без «танцев» с промежуточным ПК.

Мини-пример: на участке агрегации вы читаете DataMatrix, передаете результат в PLC по PROFINET, PLC принимает решение по заслонке/пневмоотсечке, а параллельно по TCP отправляете строку кода в MES. В таком варианте сеть не перегружена, логика остается в контроллере, а ИТ-часть получает данные в нужном виде.

Эксплуатация: IP67, температура и влажность

Корпус со степенью защиты IP67 — это не про «можно помыть из шланга» (хотя на пищевке это тоже встречается), а про выживаемость в пыли, аэрозолях, конденсате и при периодической мойке оборудования. Когда камера стоит рядом с транспортерами муки, древесной пыли или в зоне туманообразования, герметичность решает вопрос не эстетики, а ресурса оптики и электроники.

Диапазон рабочих температур от -30 до +70 °C закрывает реальную промышленную географию: не только теплый цех, но и тамбур между улицей и складом, неотапливаемая рампа, холодильные зоны. По влажности 20–95% — нормальный допуск для производства, где влажность скачет из‑за вентиляции и технологических процессов. Важно, что эти параметры позволяют проектировать узел без обогревателей/кожухов в большинстве типовых случаев, экономя место и время на обслуживании.

Монтаж и питание: компактность и привычные 24 В

Габариты 65.2 × 65.2 × 47 мм — формат, который реально поставить в ограниченное пространство: между направляющими, в защитный короб, на кронштейн возле принтера-аппликатора. Компактный корпус проще «вписать» так, чтобы не мешать обслуживанию линии и не ловить случайные удары тарой.

Питание 24 В — стандарт промышленной автоматики. Это значит, что ридер можно посадить на общую шину шкафа управления с нормальным резервированием и защитой, не разводя отдельные блоки питания «под каждое устройство».

ПО и наладка

Для конфигурирования и диагностики используется Vision Master. В практике это удобно, когда нужно быстро проверить качество изображения, подобрать параметры декодирования, оценить запас по контрасту и понять, что проблема не в «кодах плохих», а, например, в угле установки или бликах от упаковки. Грамотная наладка считывания обычно заканчивается тем, что узел работает месяцами без вмешательства, а не требует еженедельных «подкруток».

Соответствие требованиям по поставке

Сертификация CE, KC упрощает включение устройства в проекты с формальными требованиями по соответствию и приемке, когда оборудование идет на экспорт или в стандартизированные корпоративные спецификации.

Если вам нужен надежный 2D-считыватель под реальную линию с PLC-интеграцией и жесткими условиями среды — закладывайте MV-SC3050XM-08M-WBN в проект и согласуем интерфейсы, механику установки и схему обмена по PROFINET/ModBus/EtherNet/IP.
