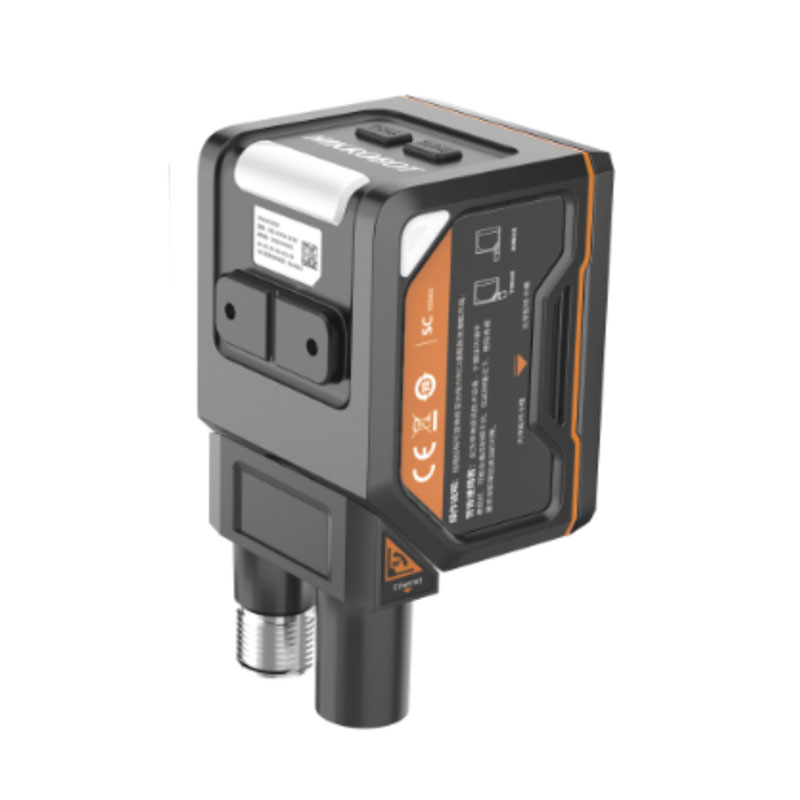

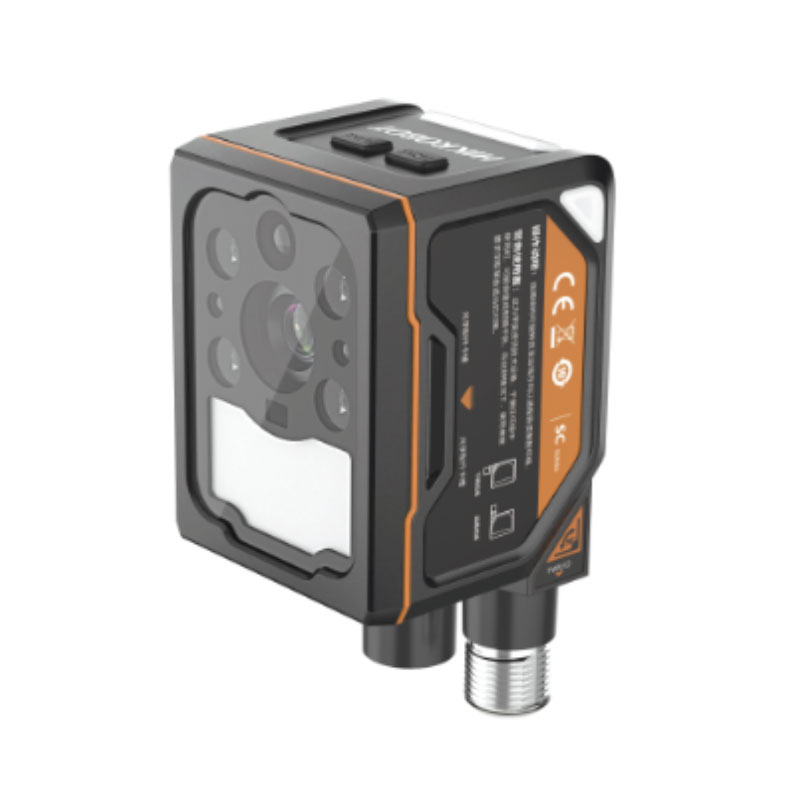

Смарт камера MV-SC3050XM-12M-WBN

Когда код читается не на лабораторном столе, а на линии

В реальной эксплуатации 2D‑коды редко выглядят «как в учебнике»: маркировка на шероховатой таре, бликующая плёнка, конденсат после ворот холодильной зоны, вибрация конвейера и скачки скорости. Промышленная смарт-камера MV-SC3050XM-12M-WBN от HIKROBOT из серии SC3000 рассчитана именно на такие условия — когда важна не разовая демонстрация, а стабильный процент чтения смена за сменой.

Оптика и матрица: почему «моно» и 12 мм часто выигрывают

Здесь установлен монохромный сенсор с разрешением 2432 × 2048. Для задач чтения 2D (DataMatrix/QR и т.п.) монохром обычно практичнее цветного: выше чувствительность и контраст по краям модулей кода, меньше паразитных артефактов на сложных поверхностях. На практике это означает, что при одинаковом освещении вы получаете более «жёсткую» картинку и меньше зависите от фактуры печати.

Фокусное расстояние 12 мм — рабочий компромисс для большинства конвейерных задач, где нужно держать объект в поле зрения без чрезмерной «рыбьей» геометрии и без узкого тоннельного угла, как у длиннофокусных решений. Пример: маркировка на коробе 150×100 мм — можно подобрать дистанцию и добиться заполнения кадра так, чтобы код занимал достаточную площадь, а алгоритм декодирования не упирался в нехватку пикселей на модуль.

Скорость: 40 fps — это не про «видео», а про окно чтения

Максимальная частота кадров 40 fps важна не сама по себе, а как способ расширить «окно чтения» на быстром потоке. Если на транспортере объект попадает в зону обзора на 150–250 мс, устройство успевает сделать несколько кадров с разной фазой вибрации/блика. Это повышает шанс прочитать код с первого прохода без стоп-кадра и без усложнения механики.

Интеграция в автоматизацию: от RS‑232 до PROFINET

С точки зрения внедрения решает не только качество чтения, но и то, как смарт-камера встраивается в существующую архитектуру. MV-SC3050XM-12M-WBN поддерживает RS‑232, TCP/UDP, FTP, а также промышленные протоколы PROFINET, ModBus и EtherNet/IP. На проектах это экономит время: не нужно ставить промежуточный шлюз или писать «костыли» для обмена с ПЛК.

Мини‑сценарий: линия упаковки, ПЛК по PROFINET получает строку DataMatrix и сразу делает маршрутизацию (сортировщик/отбраковка), параллельно по TCP отправляете в MES событие с кодом и меткой времени. Если требуется выгрузка снимков брака — FTP закрывает задачу архивации без отдельного ПО‑агента.

Питание и эксплуатационная устойчивость

Питание 12–24 В DC — стандарт для промышленной периферии. На практике удобно, что устройство без проблем садится на общую шину 24 В шкафа автоматики, а при необходимости можно запитать от локального источника на машине. Это снижает количество нестандартных БП и упрощает ЗИП.

Рабочий диапазон температур −30…+70 °C и влажность 20–95% закрывают типовые «полевые» зоны: холодные склады, неотапливаемые рампы, участки возле ворот, где температура гуляет, а влажность поднимается рывками. Здесь важен не паспорт, а то, что устройство изначально рассчитано на такие режимы и не требует обогреваемых кожухов в каждом втором месте.

Корпус, габариты и степень защиты

Степень защиты IP67 — это не «про дождь», а про промышленную мойку, пыль, аэрозоль масла и случайные проливы. В цехах с регулярной уборкой и в пищевых/фарм‑зонах это критично: отсутствие простоев из‑за коррозии разъёмов и попадания влаги внутрь корпуса зачастую важнее, чем дополнительные проценты по скорости.

Габариты 65.2 × 65.2 × 47 мм позволяют ставить смарт-камеру в тесные зоны: над лентой между ограждениями, на каретку, рядом с принтер‑аппликатором этикеток. Чем меньше «парусность» и плечо крепления, тем легче удержать оптику от ухода при вибрации.

ПО и наладка

Клиентское ПО Vision Master удобно для инженерной настройки: выстраивание параметров экспозиции/усиления под конкретную этикетку, проверка качества изображения, отладка обмена по сети. В эксплуатации это обычно выражается в одном: быстрее ввод в работу и меньше «магии» при смене типа тары или поставщика этикеток.

Соответствие требованиям по сертификации

Наличие CE и KC упрощает прохождение внутренних процедур у производств, где контролируют соответствие оборудования требованиям безопасности и электромагнитной совместимости. Для интегратора это минус один риск на этапе приемки и аудита.

Если вам нужна промышленная 2D‑смарт-камера под реальный конвейер с нормальной интеграцией в ПЛК и устойчивостью к пыли/влаге, закладывайте MV-SC3050XM-12M-WBN в спецификацию и согласуем интерфейс обмена и монтажную схему под ваш участок.
