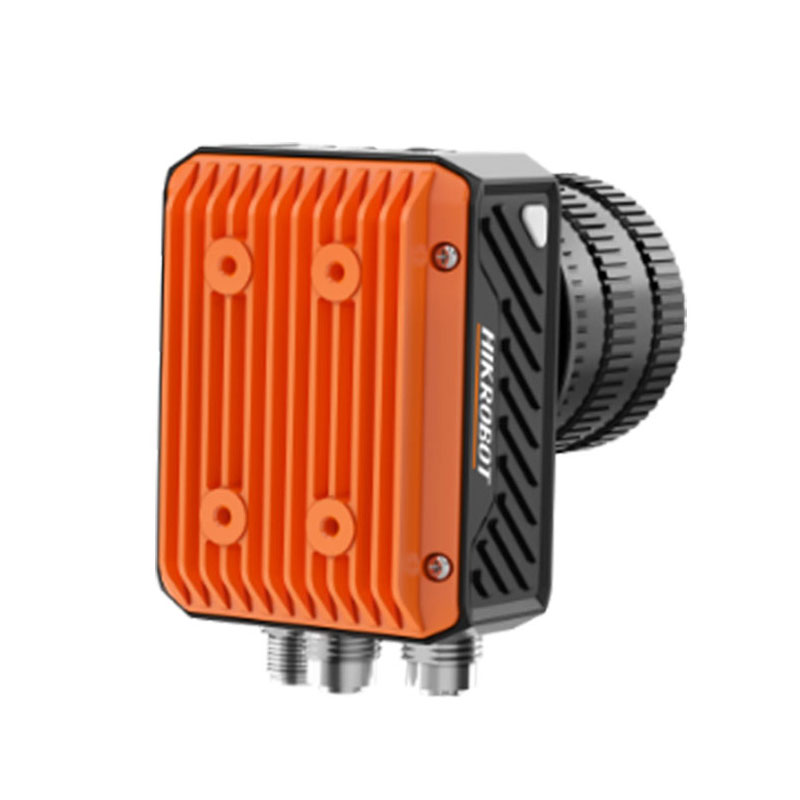

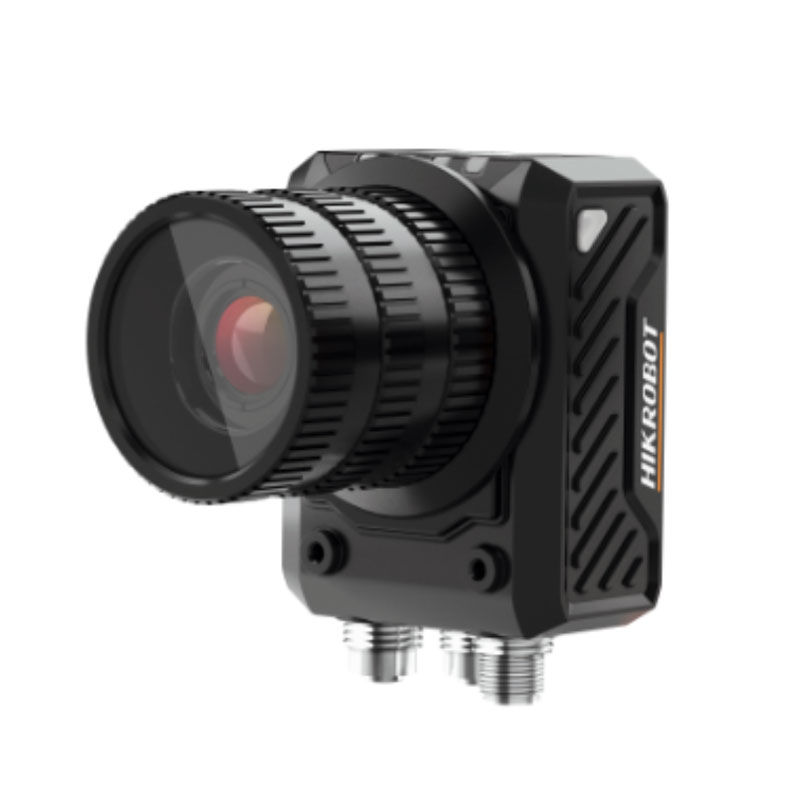

Смарт камера MV-SC6016M-00C-NNN

Сценарий из цеха: когда код «есть», но линия его не видит

Типовая ситуация на упаковке или маркировке: DataMatrix/QR нанесён лазером, контраст нестабильный, поверхность бликует, конвейер не ждёт. В таких условиях «офисный» сканер сдаётся быстро — то нет фокуса, то не хватает скорости, то связь с ПЛК реализована через костыли. Промышленная смарт-камера MV-SC6016M-00C-NNN из серии HIKROBOT SC6000 как раз рассчитана на работу в реальной автоматике: стабильное чтение 2D кодов, промышленная коммуникация и корпус, которая не боится мойки и перепадов температуры.

Оптика и матрица: почему монохром лучше для маркировки

Здесь стоит монохромный CMOS-сенсор с разрешением 1408×1204. В карточках часто гонятся за «цветом», но на практике для 2D кодов важнее чувствительность, динамический диапазон и работа с контрастом. Монохромная матрица обычно даёт более предсказуемый отклик на гравировку, термоперенос и точечную печать, особенно когда код маленький и элементы близки к границе разрешения.

Фокусное расстояние 12 мм — универсальный компромисс под средние дистанции установки. Это удобно, когда смарт-камера ставится на кронштейн над лентой и нужно держать код в зоне резкости без «танцев» при смене партии. Плюс меньше времени уходит на наладку: корректно выставили рабочее расстояние, зафиксировали, и дальше живёте с повторяемостью.

Скорость: не «побольше fps», а успеть в окно

Максимальная частота 60 fps важна не сама по себе. Она даёт запас, когда объект идёт быстро, а окно чтения короткое: например, на роликовом транспортере код появляется в поле зрения на 100–150 мс. При 60 кадрах/с вы получаете несколько попыток декодирования, а значит — меньше пропусков без необходимости замедлять механику или усложнять синхронизацию.

Мини-пример: линия сортировки, шаг между коробами плавает. При низкой частоте кадров легко попасть в ситуацию, когда кадр снят «между» коробами или в момент вибрации. Запас по fps уменьшает чувствительность к таким мелочам.

Интеграция в АСУ ТП: нормальные протоколы без самодеятельности

У MV-SC6016M-00C-NNN с коммуникациями всё по-взрослому: Gigabit Ethernet, TCP/UDP, ModBus, Profinet, EtherNet/IP, а также RS232, USB. Это означает, что его можно посадить как в «классическую» архитектуру с ПЛК Siemens по Profinet, так и в Rockwell-окружение по EtherNet/IP, не выдумывая шлюзы и не привязываясь к одному вендору.

Для пусконаладки удобно наличие HDMI/VGA: можно вывести картинку/диагностику локально, не цепляясь удалённо к ноутбуку каждый раз, когда нужно проверить фокус, экспозицию или качество печати. В эксплуатации это экономит время на поиске причин «почему не читается» — видно сразу: смаз, блик, перекос или деградация маркиратора.

ПО Vision Master: настройка как инженерная процедура

Клиентское ПО Vision Master — это не про «красивые кнопки», а про управляемую конфигурацию. В нормальной эксплуатации важны: сохранение профилей под разные изделия, воспроизводимость настроек после замены оборудования и диагностика по параметрам качества чтения. Когда линия работает в три смены, вам нужен инструмент, который позволяет технологу и наладчику говорить на одном языке: экспозиция, порог, ROI, статистика чтения, а не «покрутите яркость».

Питание и промышленная живучесть

Питание 24 В — стандарт для шкафов автоматики. Это упрощает включение в существующую схему без отдельного БП, реле и лишних клемм. Важно и то, что устройство рассчитано на широкий температурный диапазон -30…70 °C. Это реальная история для холодных складов, неотапливаемых рамп, участков у ворот, а также для горячих зон рядом с термоусадкой или печами, где локально всегда «теплее, чем по проекту».

Степень защиты IP67 — не декоративная. Если у вас мойка тары, влажная зона, пыль от картона/муки/цемента или периодическая продувка, герметичный корпус решает больше проблем, чем любые «козырьки» и пакеты. Диапазон влажности 20–95% дополняет картину: конденсат и сырость перестают быть причиной плавающих отказов.

Габариты, монтаж, механика

Корпус 116×69×102 мм и масса 530 г — адекватные параметры для установки на стандартные кронштейны, порталы и стойки. Не перегружает тонкие штанги, меньше уводит геометрию при вибрации. В реальной механике это влияет на стабильность фокуса и повторяемость зоны чтения: если камера «гуляет», никакие алгоритмы не спасут.

Соответствие требованиям и поставка в проект

Сертификация CE, KC упрощает прохождение внутренних проверок и внедрение на площадках, где служба качества требует подтверждённой элементной базы. Для системного интегратора это означает меньше вопросов на этапе сдачи и аудита.

Если нужна смарт-камера 2D, которая нормально встраивается в ПЛК-контуры и выдерживает цеховые условия, закладывайте MV-SC6016M-00C-NNN в спецификацию и подбирайте крепление/расстояние под оптику 12 мм — дальше настройка решается штатно через Vision Master.

Запросите подключение и схему обмена под ваш Profinet/EtherNet/IP или Modbus — подготовим конфигурацию под проект.
