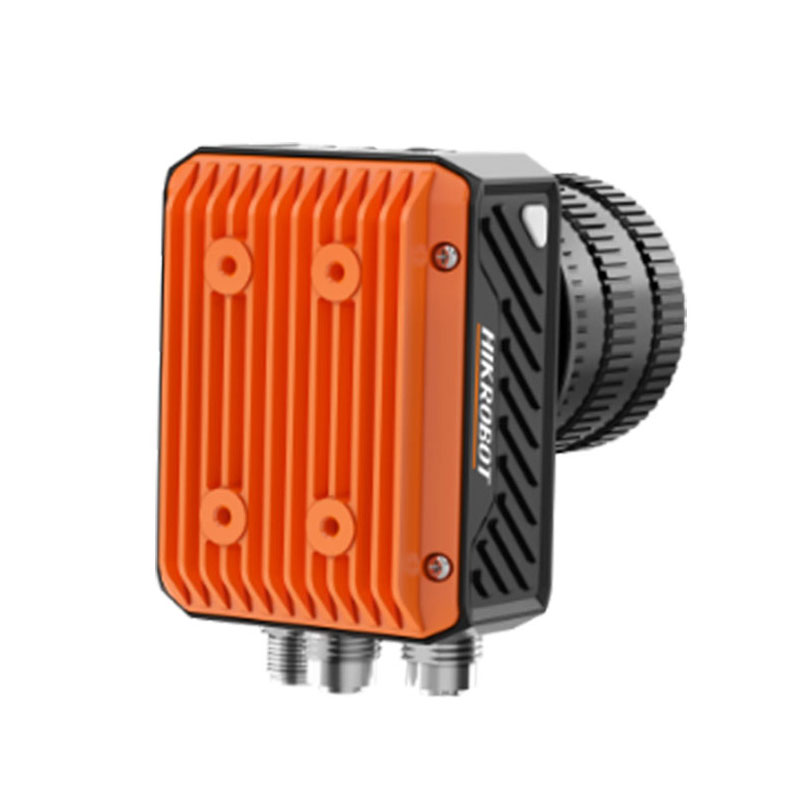

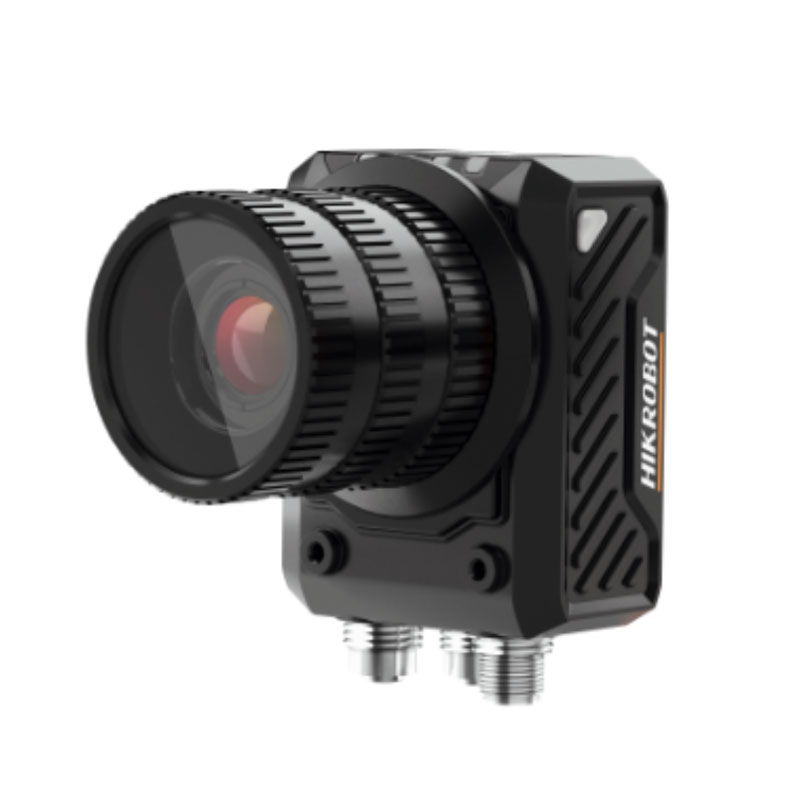

Смарт камера MV-SC6016M-00C-NNN V2.0

На линии упаковки чаще всего «сыпется» не сама маркировка, а стабильность чтения: фольгированные этикетки дают блики, конвейер ускоряют, код печатается ближе к краю, а контроллеру нужен однозначный результат за доли секунды. MV-SC6016M-00C-NNN V2.0 из серии HIKROBOT SC6000 рассчитан как раз на такие режимы — когда смарт-камера работает не «в лаборатории», а в цехе, с вибрацией, пылью и неидеальной оптикой.

Что дает матрица и скорость в реальной эксплуатации

В устройстве стоит монохромный CMOS-сенсор с глобальным затвором. Это важнее, чем звучит в паспорте: глобальный затвор исключает «желе» и геометрические искажения при движении объекта. Если у вас коробка идет на 1,5–2 м/с, а код узкий и с мелким модулем, rolling shutter быстро превращает прямые линии в наклонные, и декодер начинает ошибаться на грани допуска печати.

Разрешение 1408 × 1204 позволяет брать запас по полю зрения: можно не «целиться» в один QR размером с ноготь, а захватывать зону целиком (этикетка + часть упаковки) и уже программно задавать ROI. Максимальная частота до 60 fps — это не про «красивые цифры», а про то, чтобы успевать сделать несколько кадров в окне триггера и выбрать лучший по контрасту, особенно при сложном освещении или кратковременных бликах.

Не только коды: OCR, дефекты, объекты

По поддерживаемым задачам MV-SC6016M-00C-NNN V2.0 закрывает типовой набор машинного зрения на производстве: OCR, распознавание объектов, обнаружение дефектов. На практике это удобно, когда на одном посту нужно одновременно:

Инженерный смысл в том, что вы не плодите отдельные камеры и контроллеры под каждую мелкую проверку. Меньше точек отказа, проще обслуживание, легче держать единую логику в проекте.

Интеграция в PLC и IT без «зоопарка» шлюзов

С коммуникациями здесь всё по-взрослому: Gigabit Ethernet, TCP/UDP, ModBus, Serial Port, Profinet, EtherNet/IP, FINS, MC, а также FTP для обмена файлами/результатами. Это означает, что смарт-камеру можно встраивать как в классическую архитектуру «камера → PLC → SCADA», так и в схему с прямой отправкой данных на сервер/МЕС.

Мини-пример: на участке маркировки вы отдаете в PLC только дискрет «OK/NG» по Profinet для отсечки, а полный пакет (текст OCR, координаты, изображение брака) параллельно уходит по FTP или TCP на сервер качества. В итоге технологи получают доказательную базу, а автоматчики не перегружают контроллер тяжелыми данными.

Механика, климат и стойкость к среде

Корпус с IP67 — это не «защита от всего», но в реальном цехе решает основные проблемы: смыв, пыль, аэрозоли, случайное обливание. Для пищевки и фармы это критично: оборудование моют часто, и слабое уплотнение быстро заканчивается конденсатом и коррозией разъемов.

Рабочий диапазон -30…70 °C дает запас для холодных складов, уличных ворот, неотапливаемых зон и «горячих» шкафов рядом с печами/термотоннелями. Допустимая влажность 20–95% снижает риск сюрпризов в межсезонье, когда перепады температуры дают росу на металле и стекле. Габариты 116 × 69 × 102 мм и масса 530 г — нормальный баланс: устройство не «игрушечное», крепится жестко, меньше уходит из юстировки от вибрации и ударов по кронштейну.

Питание и программная часть

Питание 24 В — стандарт промышленной автоматики. Его проще резервировать от общего БП шкафа, контролировать просадки и диагностировать. По ПО используется Vision Master: для инженера это означает удобную настройку алгоритмов, триггеров, зон интереса, обмена данными и отладку без написания лишнего кода на стороне PLC. На вводе в эксплуатацию часто решает время: вместо «танцев» с нестабильным чтением вы быстро находите причину — выдержка, подсветка, ROI, фильтрация, порог контраста.

Соответствие требованиям по безопасности и поставкам

Сертификация CE, KC обычно важна не только «для галочки»: на объектах с корпоративными стандартами и экспортными поставками это уменьшает количество согласований, особенно если линия идет под аудит или закупку через головную компанию.

Если нужна смарт-камера, которая нормально переживает производственную среду и без лишних промежуточных модулей стыкуется с PLC по Profinet/EtherNet-IP, берите MV-SC6016M-00C-NNN V2.0 и закладывайте ее в проект с нормальной оптикой и подсветкой под вашу поверхность.

Действие: дайте параметры объекта (тип кода, скорость конвейера, дистанция, материал/блики) — подберем схему установки и интерфейс обмена, чтобы получить стабильное чтение с первого запуска.
