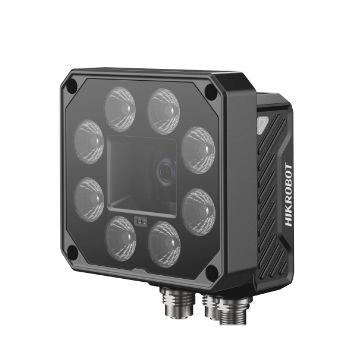

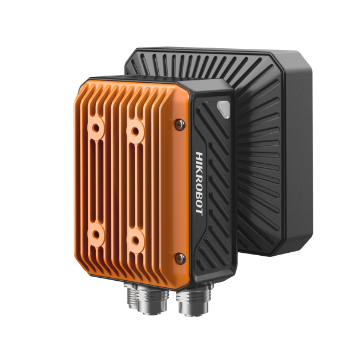

Смарт камера MV-SC6016M-06M-XBN

Когда конвейер не ждёт

Типовой кейс из практики: на выходе из термоусадки или после пескоструя код на этикетке «плывёт», а 2D DataMatrix на металле ловится только под правильным углом. В этот момент становится понятно, что «просто сканер» не закрывает задачу. Нужна смарт-камера, которая стабильно отрабатывает на скорости линии, держит вибрации, не боится мойки и даёт предсказуемый результат при смене партии и освещения. MV-SC6016M-06M-XBN от HIKROBOT как раз из таких решений: это не ручной прибор, а элемент машинного зрения серии SC6000 с упором на работу в реальной среде.

Оптика и сенсор, которые влияют на распознавание

Основа устройства — монохромный CMOS-сенсор с глобальным затвором. Для динамики это критично: глобальный затвор исключает «желатиновый» перекос на быстро движущихся объектах. На упаковочной машине, где пачка проходит поле зрения за доли секунды, rolling shutter часто даёт смаз по геометрии модулей кода — и вы получаете ложные непрочитывания без видимых причин.

Разрешение 1408 × 1204 (в карточке указано в мм, по смыслу это пиксели) даёт разумный баланс между детализацией и нагрузкой на обработку. В прикладном плане это означает: можно уверенно работать с мелкими DataMatrix на платах/компонентах или с плотным штрихкодом на этикетке, не уходя в «перекачку» мегапикселей, которая потом упирается в сеть и время анализа.

Объектив с фокусным расстоянием 6 мм — универсальный вариант для средних дистанций и задач, где требуется захватить зону больше, чем «один код в упор». На практике 6 мм часто выбирают для чтения маркировки на коробах и лотках, когда камера стоит на стойке над конвейером и нужно удержать кадр при небольших колебаниях по высоте.

Скорость: 120 fps — это про запас по производительности

Максимальная частота кадров 120 fps полезна не для «красивых цифр», а для двух вещей: во‑первых, можно уменьшить выдержку и заморозить движение, во‑вторых, появляется выбор — либо читать чаще (для сложных/повторяющихся объектов), либо оставлять запас на встроенные алгоритмы и сетевую передачу. Например, на линии с шаговым транспортёром можно привязаться к энкодеру/датчику, но при плавающем шаге камера с высокой кадровой частотой проще ловит окно, когда код максимально контрастный.

Встроенные VM-алгоритмы, AI и Deep Learning — не «магия», а инструменты

Клиентское ПО заявлено как встроенные VM алгоритмы с поддержкой AI и Deep Learning. Если переводить на инженерный язык: часть логики обработки можно держать на устройстве без постоянного «гоняния» сырых кадров на ПК. Это упрощает архитектуру: меньше зависимостей от Windows‑станции, меньше точек отказа, короче цикл реакции.

По набору поддерживаемых задач устройство закрывает не только считывание кодов, но и визуальное позиционирование, обнаружение дефектов, распознавание символов (OCR) и измерения. Это удобно в комбинациях. Мини‑пример: на сборке вы читаете DataMatrix для трассируемости, одновременно проверяете наличие уплотнительного кольца (дефект/отсутствие) и по OCR подтверждаете символ партии на корпусе. Одна точка установки — вместо «зоопарка» датчиков и дополнительной камеры.

Сеть и интеграция в линию

Интерфейс Gigabit Ethernet — правильный выбор для промышленной камеры: пропускной способности хватает и для передачи результатов, и для сервисных задач (отладка, логирование), и для потоковой выдачи изображений при настройке. В реальном проекте гигабит позволяет не экономить на диагностике: можно включить сохранение кадров по ошибкам, не создавая узкого места на 100 Мбит/с.

Питание 24 В — стандарт промышленной автоматики. Это означает, что устройство без экзотики ложится в шкаф с общим БП, нормально переносит типовые схемы резервирования и не требует отдельного адаптера «как для офисной техники». На объектах с длинными трассами питания 24 В проще развести с контролем просадки и защитой по линиям.

Работа в тяжёлой среде: температура, влага, защита

Диапазон рабочих температур −30…+70 °C — это не только про улицу. На практике «минус» нужен в неотапливаемых складах и на рампах, а «плюс» — рядом с печами, термотоннелями, в горячих цехах и в закрытых шкафах без идеальной вентиляции. Когда устройство рассчитано на +70 °C, оно обычно спокойнее относится к перегреву от подсветки и внешних источников тепла.

Влажность 20–95% и степень защиты IP67 важны там, где есть мойка, эмульсии, пыль и аэрозоли. IP67 — это не «можно утопить», а гарантия, что при корректном монтаже (уплотнения, ввод кабеля, отсутствие натяга) устройство не сдастся от регулярной влажной уборки, конденсата и брызг. Для пищевых и фарм-линий это часто решающий аргумент, потому что простой из‑за «подмокшего» разъёма обходится дороже любой экономии на корпусе.

Габариты и установка

Размеры корпуса 143.6 × 68.6 × 101.8 мм дают понимание компоновки: устройство не микроскопическое, но помещается на типовые кронштейны над конвейером и не требует отдельной «будки». При проектировании я обычно закладываю место под обслуживание: доступ к крепежу, возможность сместить камеру на 10–20 мм для юстировки, и чтобы кабель не работал на излом. С этим форм‑фактором такие вещи решаются без акробатики.

Нормативка и серия

Серия SC6000 у HIKROBOT — это линейка, ориентированная на промышленную эксплуатацию, а не на эпизодическое сканирование. Сертификации CE и KC упрощают ввод в эксплуатацию на предприятиях, где проверяют соответствие оборудования требованиям по безопасности и электромагнитной совместимости, особенно при поставках на экспорт или при аудите заказчика.

Что в итоге вы получаете на линии

Если нужна камера под конкретный код/скорость/дистанцию — дайте параметры объекта (тип кода, размер модуля, скорость конвейера, расстояние и условия подсветки), подберём схему установки MV-SC6016M-06M-XBN и уставки под вашу задачу.
