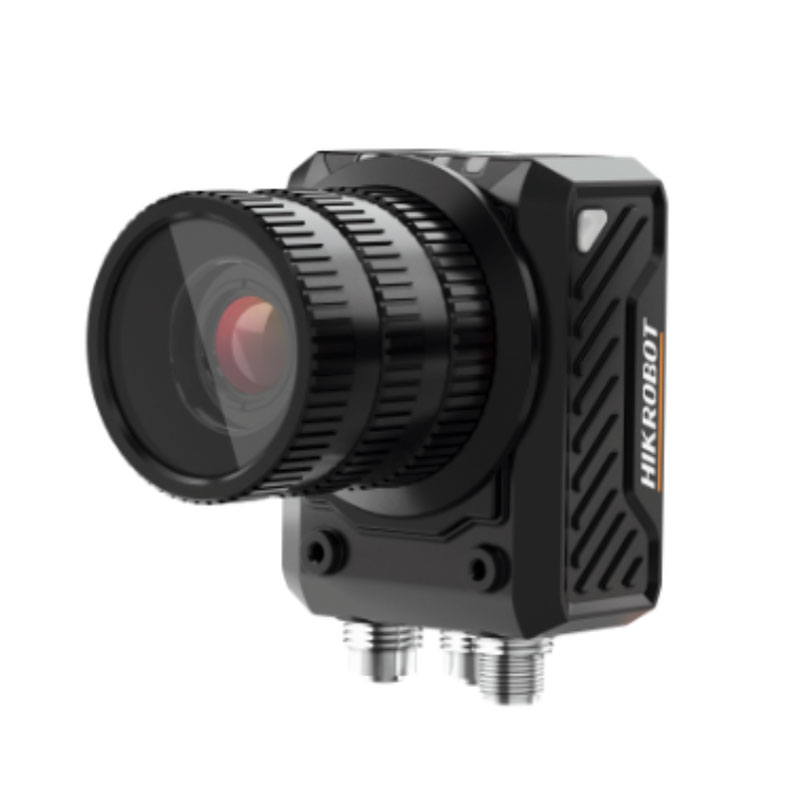

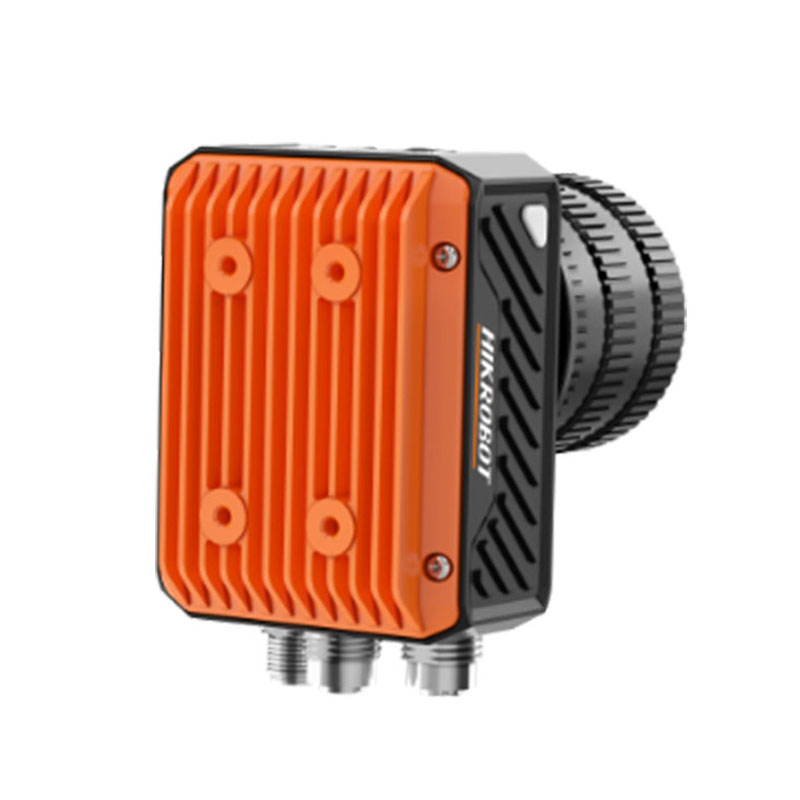

Смарт камера MV-SC6050C-00C-NNN V2.0

Практический сценарий: маркировка на конвейере без «плясок» с настройками

На линии с маркировкой (DataMatrix/QR и прочие 2D) всегда всплывают одни и те же проблемы: упаковка блестит, изделие движется рывками, код печатается «на грани», а оператору нужно не «картинку посмотреть», а получить стабильное событие в ПЛК. Промышленная смарт-камера MV-SC6050C-00C-NNN V2.0 (HIKROBOT, серия SC6000) рассчитана именно на такие условия — когда важна не разовая успешная декодировка, а повторяемость результата на скорости.

Оптика и матрица: почему глобальный затвор решает

Здесь стоит CMOS-сенсор с глобальным затвором. В реальной эксплуатации это означает, что при движении объекта кадр «замораживается» целиком, без характерных искажений rolling shutter. На линиях, где этикетка проходит в поле зрения за доли секунды, это критично: вместо смазанного квадрата получаем геометрию, пригодную для декодирования и контроля качества печати.

Разрешение 2432 × 2048 позволяет уверенно работать с мелкими модулями 2D-кода на ограниченной площади и не упираться в ситуацию, когда код “виден”, но модуль не различим. Максимальная частота до 80 fps — это запас по времени: можно синхронизировать съемку с датчиком, брать несколько кадров на проход и выбирать лучший без потери такта линии.

Встроенное VM ПО и AI-функции: меньше внешней обвязки

Отдельный плюс — встроенное клиентское ПО (VM) и AI-функции. На практике это сокращает количество внешних компонентов: часть задач можно закрыть в самом устройстве без отдельного промышленного ПК. Пример из типовой интеграции: один проект требовал не только чтение DataMatrix, но и отбраковку по дефекту печати/контраста. Когда проверка делается на стороне смарт-камеры, в ПЛК уходит уже готовый результат: «код прочитан/не прочитан», «качество ниже порога», «серийник такой-то». Это упрощает логику в контроллере и уменьшает задержки.

Связь с ПЛК и IT: протоколы без экзотики

MV-SC6050C-00C-NNN V2.0 закрывает почти весь набор интерфейсов, которые встречаются на производстве и в цеховой сети: Gigabit Ethernet, TCP/UDP, ModBus, Profinet, EtherNet/IP, а также RS232, USB. Для пусконаладки и локальной диагностики предусмотрены HDMI и VGA — удобно, когда нужно вывести картинку/статус рядом с линией без «удаленного рабочего стола» и лишних коммутаторов.

С инженерной точки зрения наличие Profinet и EtherNet/IP — это не «галочка», а экономия времени интегратора: меньше шлюзов, меньше нестандартных драйверов, проще обслуживание. В типовой схеме смарт-камера напрямую отдает в ПЛК строку кода и флаг качества, а в MES/ERP данные уходят параллельно по TCP.

Электропитание и монтаж: рассчитано на шкаф и полевую установку

Питание 24 В — стандарт для промышленной автоматики. Это упрощает включение в существующую инфраструктуру: не требуется отдельный БП «под камеру», достаточно нормально разведенной линии с защитой и учетом пусковых токов периферии. Габариты 116.3 × 68.6 × 101.8 мм позволяют ставить устройство в тесных узлах на раме конвейера, рядом с подсветкой и датчиком присутствия, без необходимости городить нестандартные кронштейны.

Условия эксплуатации: пыль, мойка, холодный склад

Степень защиты IP67 — важный параметр не на бумаге, а на мойке и в пыльных зонах. При регулярной влажной уборке, аэрозолях СОЖ или мелкой абразивной пыли устройство с нормальной герметизацией живет заметно дольше и не превращается в расходник. Диапазон температур от -30 до +70 °C закрывает холодные склады/эстакады и нагретые зоны рядом с печами/термоусадкой, где обычная офисная камера начинает «сыпать» шумом или уходить в нестабильность.

Допустимая влажность 20–95% снижает требования к микроклимату: при перепадах температуры и влажности меньше поводов ловить плавающие отказы и деградацию контактов/разъемов.

Поддержка 2D-кодов: без компромиссов по формату

Устройство ориентировано на 2D штрихкоды — то, что сейчас массово используется в маркировке, прослеживаемости, внутрискладской логистике. В реальных проектах это означает работу с кодами на пленке, картоне, металле, на криволинейной поверхности тары, где стабильность чтения определяется суммой факторов: сенсор, частота кадров, алгоритм обработки и корректная интеграция по сигналам.

Сертификация и жизненный цикл

Наличие CE и KC обычно спрашивают, когда оборудование идет на экспортные линии или в состав машин, проходящих приемку. Это не «про бумажки», а про снижение рисков на этапе сдачи и последующего сервиса.

Что в итоге получает инженер на объекте

Если нужно подобрать обвязку под вашу линию (триггер, подсветка, схема обмена с ПЛК, формат выдачи данных) и быстро прикинуть достижимую скорость/дистанцию чтения — берите MV-SC6050C-00C-NNN V2.0 в проект и запрашивайте согласование по интерфейсам и условиям установки.
