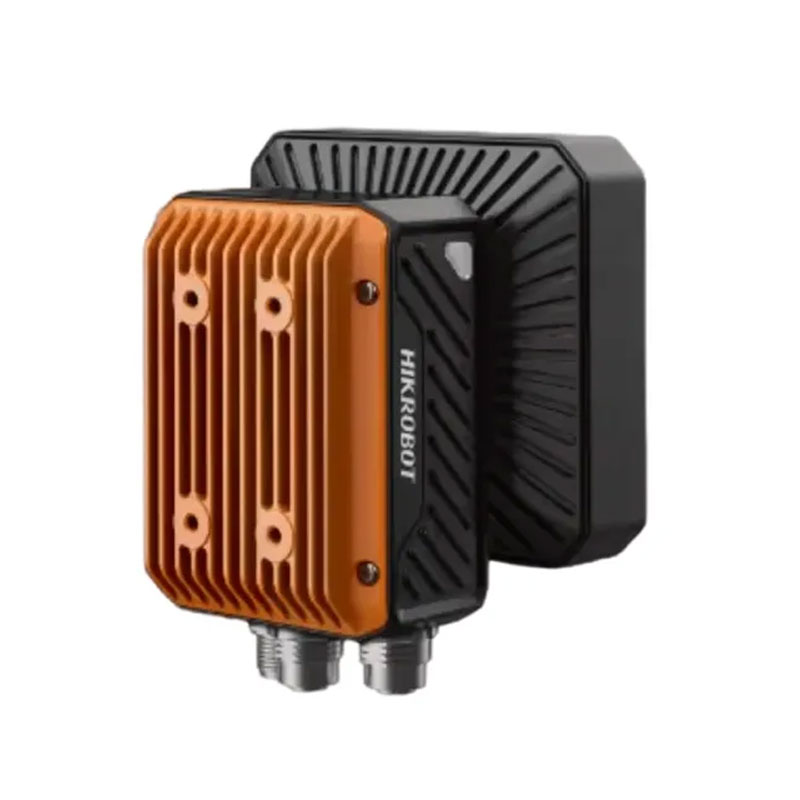

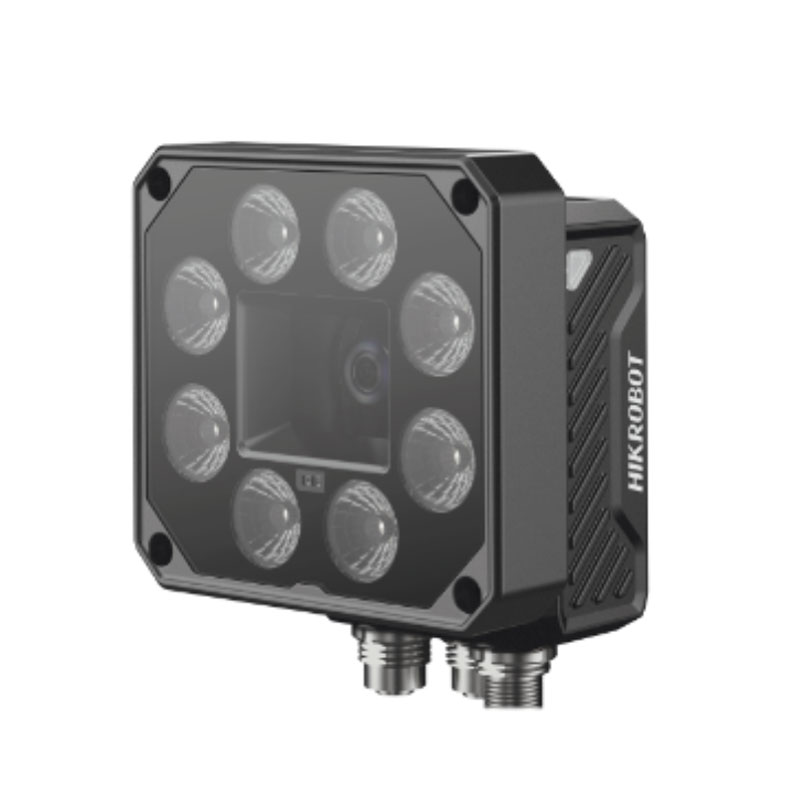

Смарт камера MV-SC6050C-16M-XBN

Сценарий, где эта смарт-камера реально «вытаскивает» линию

Типовая история из цеха: конвейер идёт стабильно, но как только на потоке появляются глянцевые этикетки, тиснение на пластике или маркировка на слегка запылённой таре — обычные сканеры начинают «плавать». Падает процент чтения, PLC получает пустые строки, включаются обходные режимы, оператор вручную подтверждает партии. MV-SC6050C-16M-XBN из серии HIKROBOT SC6000 рассчитан именно на такие ситуации: высокое разрешение 2432×2048 и CMOS-сенсор с глобальным затвором дают предсказуемую картинку на скоростях, где роллинг-шаттер уже вносит геометрические ошибки.

Почему глобальный затвор важнее, чем кажется в паспорте

На скорости 80 fps (и при реальной экспозиции, которая зависит от подсветки) объект за время считывания успевает сместиться. Роллинг-затвор растягивает изображение по строкам — в итоге DataMatrix может превратиться в «параллелограмм», а мелкий шрифт для OCR становится нечитаемым. Глобальный затвор фиксирует кадр целиком, поэтому геометрия кода и символов сохраняется. Это критично, когда смарт-камера стоит над лентой с равномерным движением или на участке, где изделие слегка вибрирует.

Оптика и компоновка: 8/12/16 мм — это не «на выбор», а под задачу

В MV-SC6050C-16M-XBN предусмотрены фокусные расстояния 8/12/16 мм. На практике это означает возможность нормально закрыть разные поля зрения без «колхоза» с переходными проставками и попыток вытянуть резкость на грани. Пример: для чтения кода на коробе на расстоянии порядка 0,5–1 м чаще выбирают более длинный фокус (12–16 мм), чтобы получить достаточную детализацию на зоне интереса. Для ближней установки, когда нужно контролировать несколько объектов в кадре (например, сразу код и наличие этикетки), удобнее 8 мм — шире угол, проще механика крепления.

Не только коды: OCR, дефекты, распознавание объектов

В характеристиках указана поддержка OCR, распознавания объектов и обнаружения дефектов. Это важно, потому что в реальной автоматизации «прочитать код» редко живёт отдельно. Часто рядом стоит задача: сверить номер партии (OCR) с тем, что пришло по MES, проверить целостность пломбы, отбраковать смазанную печать, проконтролировать наличие крышки. Когда одна промышленная смарт-камера закрывает несколько проверок, уменьшается число точек отказа: меньше камер, меньше кабелей, проще трассировка и обслуживание.

Интерфейсы: Gigabit Ethernet и 17-pin M12 — про стабильность, а не про удобство

Gigabit Ethernet даёт запас по пропускной способности для передачи кадров и результатов на верхний уровень, особенно если помимо строки кода вы поднимаете диагностические изображения для разборов инцидентов. 17‑пиновый M12 — практичный промышленный стандарт: нормальная вибростойкость, защита от «случайно задели — отвалилось», меньше проблем с контактами в запылённой зоне. На пусконаладке это экономит часы: один раз обжали/подключили — и забыли, вместо плясок с нефиксируемыми разъёмами.

Условия эксплуатации: IP67, -30…70 °C и влажность 20–95%

IP67 — это не про «можно помыть из шланга» в вакууме, а про снижение риска при реальной жизни линии: конденсат, влажная уборка, мелкая суспензия, случайные брызги технологических жидкостей. Диапазон -30…70 °C закрывает холодные склады, неотапливаемые рампы, а также тёплые зоны возле термоусадки. Влажность 20–95% означает, что устройство рассчитано на работу в широком диапазоне без капризов по электронике и оптике, при условии корректной герметизации вводов и кабельных сборок.

Габариты и питание: монтаж без сюрпризов

Корпус 116×69×102 мм удобен для установки в ограниченных местах — внутри ограждений, на кронштейнах над лентой, рядом с направляющими. Питание 24 В — стандарт для шкафов автоматики: не нужен отдельный БП «под камеру», проще резервирование и диагностика по линии питания. На практике это ещё и про помехоустойчивость: 24 В в промышленной среде обычно ведёт себя стабильнее, чем питание от случайных адаптеров.

ПО Vision Master как инструмент наладки

Клиентское ПО Vision Master полезно не тем, что «есть», а тем, как оно помогает довести систему до устойчивой работы: выставить экспозицию и усиление, подобрать параметры распознавания, посмотреть статистику чтения, быстро локализовать проблему подсветки или отражений. Для инженера важно, чтобы диагностика была доступна без гаданий: если процент чтения упал, нужно за 10 минут понять — грязь на защитном стекле, сместили кронштейн, поменяли упаковку или «поплыл» принтер этикеток.

Сертификация и внедрение в серию

Наличие CE и KC упрощает ввод оборудования в составе машины и прохождение внутренних процедур у производств, где комплаенс не формальность. Серия SC6000 — это плюс для тех, кто масштабирует решения: проще держать ЗИП, унифицировать крепёж и кабельные сборки, стандартизировать шаблоны настроек между линиями.

Если нужна промышленная смарт-камера, которая нормально работает на скорости, переносит реальную цеховую среду и даёт инженеру инструменты для отладки — закладывайте MV-SC6050C-16M-XBN в проект и согласуем оптику/схему подключения под вашу механику и PLC.
