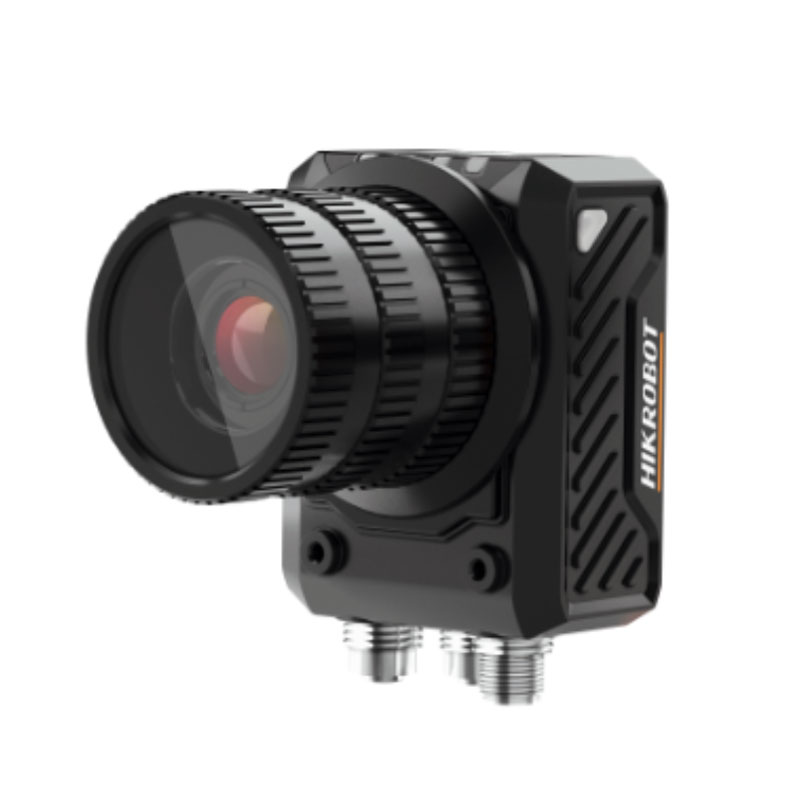

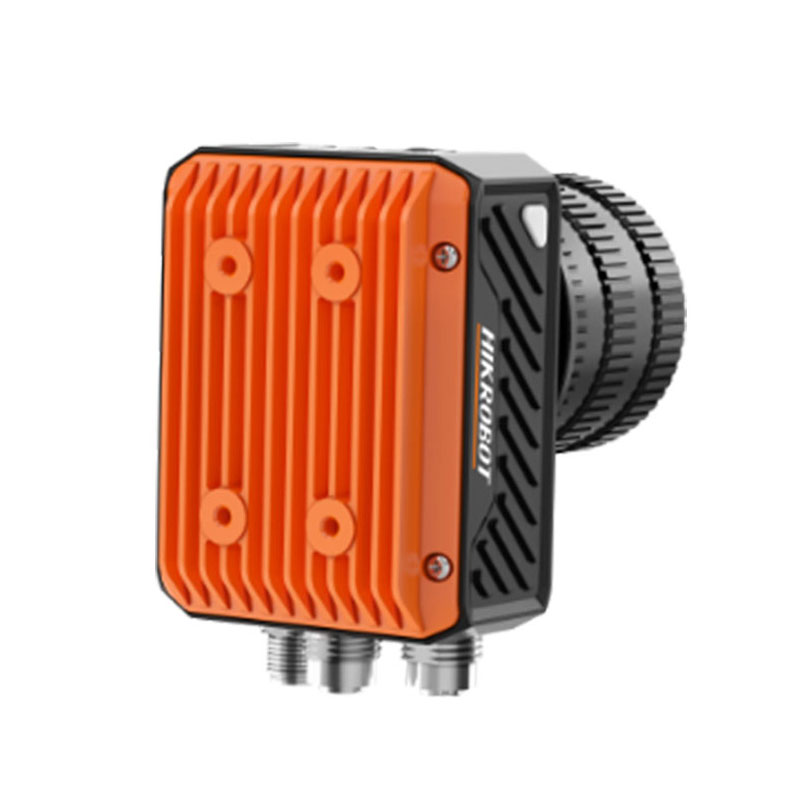

Смарт камера MV-SC6050M-00C-NNN V2.0

Когда линия «сыпется» из‑за маркировки

Типовой случай из практики: на выходе из термоусадки/мойки код на упаковке бликует, конвейер не ждёт, а ПЛК требует однозначного результата «прочитано/не прочитано» за доли секунды. Если смарт-камера «думает» долго или ловит смаз из‑за движения — получаем выбраковку, остановы и ручную перепроверку. MV-SC6050M-00C-NNN V2.0 из серии HIKROBOT SC6000 рассчитан как раз на такие режимы: быстрое получение кадра, стабильная геометрия и промышленная связь без танцев с конвертерами.

Оптика и матрица, которые реально влияют на читаемость

В основе — CMOS с глобальным затвором. Для конвейера это принципиально: глобальный затвор исключает «желе» и наклон штрихов/символов, которые появляются на роллинг‑затворе при скорости и вибрациях. Максимальная частота 80 fps позволяет не «выцеливать» единственный удачный кадр, а держать запас по времени и синхронизации.

Разрешение 2432 × 2048 даёт рабочий компромисс между детализацией и вычислительной нагрузкой. На практике это означает: можно уверенно брать мелкий DataMatrix на лотке или печать на плёнке, не загоняя экспозицию в край и не превращая изображение в шум. Для OCR и контроля дефектов важно, чтобы в зоне интереса оставался запас пикселей на кромках символа — именно там алгоритмы обычно «сыпятся» при недоразрешении.

Не только коды: OCR, контроль и простая дефектоскопия

Заявленные задачи — OCR/распознавание символов, обнаружение объектов и дефектоскопия — полезны, когда нужно закрыть несколько проверок одним устройством. Пример: на этикетке читаем дату/смену (OCR), одновременно подтверждаем наличие пломбы (object detection) и отбраковываем смаз печати или разрыв ленты по простому признаку дефекта. Это уменьшает количество точек отказа в системе и упрощает трассировку причин брака.

В качестве клиентского ПО используется VisionMaster с AI‑модулем. В инженерной эксплуатации плюс не в «модном AI», а в том, что можно быстро перенастроить рецепт под другой шрифт/контраст без переписывания логики ПЛК. Когда на производстве меняется поставщик упаковки и «плывёт» фон, наличие нормальных инструментов обучения/порогов часто экономит смену наладчиков.

Связь с автоматикой без лишних шлюзов

По коммуникациям набор взрослый: Gigabit Ethernet и прикладные протоколы TCP/UDP, ModBus, а также Profinet, EtherNet/IP, Fins, MC, плюс Serial Port и FTP. Это важно не на бумаге, а при интеграции: одну и ту же смарт-камеру можно посадить в линию на Siemens по Profinet, в соседний участок с Rockwell по EtherNet/IP, а результаты параллельно отдавать в верхний уровень по TCP или складывать снимки/логи на сервер через FTP для разборов претензий.

На практике я рекомендую сразу разделять: «жёсткий» сигнал результата в ПЛК по промышленной сети (минимальная задержка, детерминизм) и расширенную диагностику по TCP/FTP (изображения, параметры экспозиции, статистика по качеству чтения). Так быстрее ловятся деградации печати ещё до того, как они превратятся в массовый брак.

Питание, климат и механика для реального цеха

Питание 24 В — стандарт для шкафов автоматики, без городьбы отдельных БП. При грамотной разводке и нормальном заземлении это снижает вероятность «плавающих» отказов связи и паразитных перезапусков.

Корпус с IP67 — не про «можно помыть из шланга», а про устойчивость к пыли, аэрозолям, брызгам СОЖ и периодической санитарной обработке. Диапазон температуры -30…+70 °C закрывает холодные склады/рампы и горячие участки рядом с термоупаковкой. По влажности 20–95% устройство не капризничает в помещениях, где после мойки стоит пар и конденсат «на грани» (при условии нормальной организации вентиляции и отсутствия прямого обмерзания оптики).

Габариты 116.3 × 68.6 × 101.8 мм и масса 530 г — удобный формат для монтажа на кронштейны над лентой или на стойку рядом с аппликатором этикеток. Вес не критичный, но достаточно «плотный», чтобы не ловить паразитные вибрации на тонком профиле. Сертификации CE и KC упрощают прохождение внутренней приёмки и поставку на предприятия с жёсткими требованиями по соответствию.

Как это выглядит в системе

Если нужна смарт-камера, которая нормально живёт в пыли и влажности, держит скорость и разговаривает с промышленной автоматикой без лишних преобразователей — MV-SC6050M-00C-NNN V2.0 логично закладывать в проект.

Дайте параметры вашей линии (скорость, тип кода/шрифт, расстояние, условия освещения) — подберём схему включения и протокол обмена, чтобы узел чтения заработал с первого запуска.
