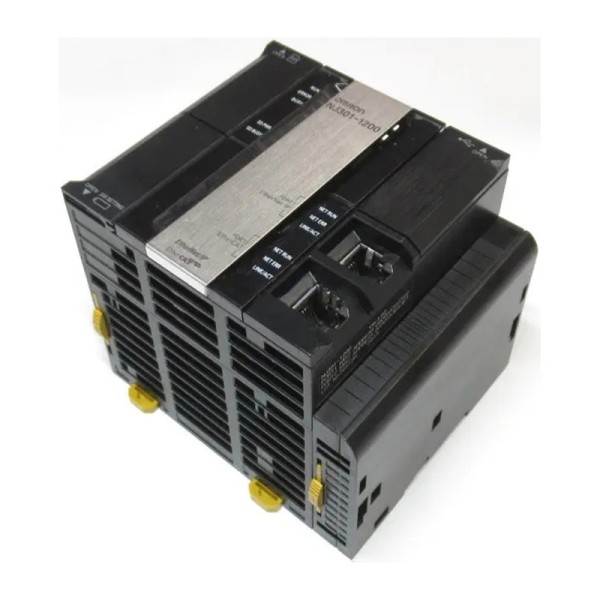

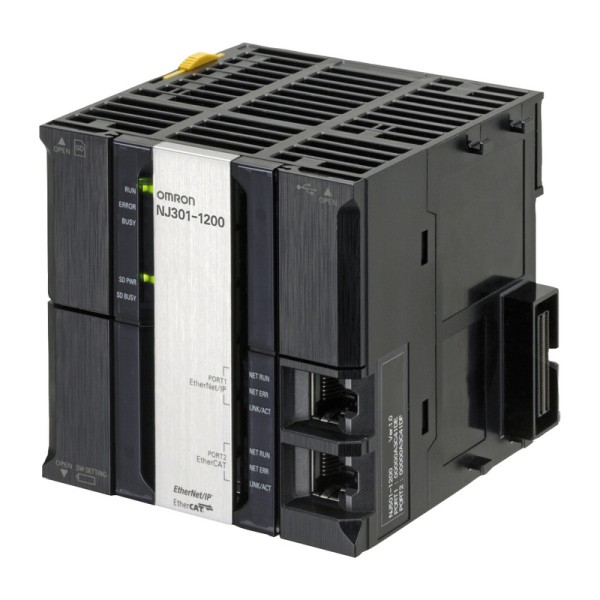

NJ301-1200 процессорный модуль Omron

Name: NJ301-1200 процессорный модуль Omron
Brand: OMRON
SKU: 5615
Price: 138504 RUB
Availability: InStock

138 504 руб.

В наличии

Купить

Купить в 1 клик

Артикул
363924
Код товара
5615
Бренд
OMRON
Способ программирования
Sysmac Studi...
Температура хранения
−20…+75, без... °C
Серия
NJ
Высота
90 мм

Описание
Характеристики
Доставка
Гарантия
Как заказать
Отзывы

На практике NJ301-1200 ставят туда, где в одной стойке нужно одновременно закрыть быструю дискретную логику, синхронное движение и сетевые сервисы без отдельного промышленного ПК. Типовой сценарий - упаковочная машина: EtherCAT ведет сервоприводы, по EtherNet/IP уходит статус на верхний уровень, а на SD локально складываются рецепты и журналы. В таком режиме важны не абстрактные цифры, а предсказуемость цикла, стабильная синхронизация и нормальная диагностика при реальных помехах в шкафу.

OMRON NJ301-1200 процессорный модуль в системах с движением

Серия NJ изначально проектировалась как машинный контроллер, а не как универсальный ПЛК с добавленным motion. Здесь цикл управления движением привязан к EtherCAT process data, а распределенные часы EtherCAT (DC) дают синхронизацию с джиттером до 1 мкс. В эксплуатации это означает, что оси не начинают расходиться по фазе при росте нагрузки на программу: например, при включении дополнительных задач (журналирование, обмен по TCP) кинематика остается ровной, без плавающей задержки на команду.

Период EtherCAT поддерживает быстрые циклы вплоть до 500 мкс (с учетом версии CPU), а топология сети допускает не только линию, но и ветвления; при актуальной версии проекта возможна кольцевая схема на совместимых ведомых. Мы обычно используем кольцо там, где простой недопустим: обрыв в одном сегменте не должен уронить весь станок.

NJ301-1200 OMRON: коммуникации и сервисные протоколы без внешних шлюзов

Помимо циклических промышленных сетей, модуль нормально закрывает сервисный контур. Встроенные socket-сервисы (TCP/UDP) полезны, когда нужно общаться с нестандартным устройством: сканер, весовой терминал, маркиратор. В реальном проекте это экономит отдельный конвертер протоколов и уменьшает число точек отказа. Важно, что число одновременных TCP-сокетов достаточно для параллельных подключений - например, операторская панель, сервисная утилита и внешний сборщик данных могут работать одновременно без постоянных переподключений.

Для эксплуатации в цеховой сети пригодится SNMP Agent встроенного EtherNet/IP-порта. Мы применяем SNMP для мониторинга доступности контроллеров и базовых сетевых метрик со стороны NMS: это упрощает разбор инцидентов, когда проблема на самом деле в коммутаторе или перегруженном сегменте, а не в логике.

FTP-сервер дает чтение и запись файлов SD-карты по сети. Это удобно для регламентных процедур: выгрузка логов, подмена рецептур, загрузка технологических параметров без поездки к шкафу. FTP-клиент (начиная с определенной версии CPU) позволяет, наоборот, забирать файлы с сервера - типовой пример: контроллер по расписанию подтягивает сменное задание или таблицу допусков.

Работа с программой, трассировка и защита инженерных данных

В обслуживании мы ценим адекватные инструменты отладки. Поддерживаются режимы трассировки с триггером по изменению BOOL или по сравнению переменной с константой, есть как однократный, так и непрерывный режим. В результате можно поймать редкий дефект - например, разовый провал датчика или гонку в межзадачном обмене - без внешнего регистратора.

Онлайн-редактирование на практике помогает при запуске: можно править POU и глобальные переменные по сети, не останавливая всю линию, если изменения не затрагивают критичные участки. При этом предусмотрены механизмы защиты проекта: пароль файла .smc, защита отдельных POU, запрет записи в CPU, а также контроль идентичности CPU по имени и серийному ID. Это важно, когда на предприятии несколько одинаковых машин: исключаем ситуацию, когда сервисник случайно заливает не тот вариант программы в соседний шкаф.

SD-карта как инструмент надежного пуска и обслуживания

Автозагрузка с карты SD при включении питания - рабочая функция для быстро заменяемых модулей. Мы часто закладываем SD как элемент регламента: при замене CPU техник ставит подготовленную карту, питание включили - контроллер поднимается с нужной версией. Дополнительно полезен контроль ресурса SD-карты через системную переменную и события: можно заранее увидеть, что носитель деградирует, а не ждать отказа в самый неудобный момент.

Резервное копирование поддерживается как на SD, так и через Sysmac Studio. В эксплуатации это упрощает дисциплину бэкапов: инженеру не нужно выискивать актуальную копию на ноутбуке, а у службы эксплуатации появляется понятная точка восстановления.

Почему механика, питание и электромагнитная обстановка здесь не вторичны

Контроллер рассчитан на монтаж в шкафу на DIN-рейку, и это не формальность. При вибрации и ударных нагрузках (транспортные тележки, прессы, линии розлива) важна подтвержденная стойкость по IEC 60068-2-6 и -2-27. В дополнение учитываем помехоустойчивость по IEC 61000-4-4: в шкафах с частотниками и коммутацией катушек без нормального запаса по импульсным помехам начинаются ложные перезапуски и плавающие ошибки связи.

Отдельно отмечаем детект пропадания питания по AC и DC с измеримыми интервалами: при корректной архитектуре питания это дает шанс правильно завершить критичные операции - например, сбросить состояние задания в сохраняемую область или закрыть файл журнала до полной потери питания.

Подходит для систем, где требуется сочетание motion по EtherCAT и обмена по EtherNet/IP в одном CPU.
Удобен в эксплуатации за счет трассировки, журналирования и сетевого доступа к файлам на SD.
Рационален при сервисе и тиражировании благодаря автозагрузке и контролю идентичности CPU.

Для заказа указываем: NJ301-1200 процессорный модуль OMRON. Подберите версию CPU под требуемые сетевые функции и цикл EtherCAT, а мы поможем сверить совместимость по Sysmac Studio и вашей конфигурации ведомых.

Способ программирования
Sysmac Studio
Температура хранения
−20…+75, без батареи °C
Серия
NJ
Высота
90 мм
Глубина
90 мм
Монтаж
В шкафу управления на DIN-рейку
Рабочая температура
0…+55 °c
Ширина
90 мм
Степень загрязнения
2
Вибростойкость
IEC 60068-2-6: 5…8,4 Гц, амплитуда 3,5 мм; 8,4…150 Гц, 9,8 м/с²; 100 мин по X, Y, Z
Ударостойкость
IEC 60068-2-27: 147 м/с², по 3 раза по X, Y, Z
Языки программирования
LD (лестничные диаграммы), ST (структурированный текст), встроенный ST
Интерфейс USB
USB 2.0, Type B
Сопротивление заземления
Менее 100 Ом
Категория перенапряжения
II, IEC 61010-2-201
Уровень электромагнитной помехоустойчивости
Зона B
Расчётный срок службы батареи при 25 °C
5 лет
Типы тегов EtherNet/IP
Сетевые переменные; области CIO, Work, Holding, DM, EM
FTP-сервер
Чтение и запись файлов карты SD по сети
Область CIO
6144 слов
Область DM
32768 слов
Тип изделия
Процессорный модуль машинного контроллера
Стандарты
cULus, EU, UKCA, RCM, KC, NK, LR; применимость зависит от версии, см. P140
Количество портов USB
1
Модель
NJ301-1200
Напряжение питания по внутренней шине
5 В
Потребляемый ток по шине 5 В
1.9 А
Условие потребляемого тока
Включая карту SD и торцевую крышку
Максимальная высота над уровнем моря
2000 м
Число периодических задач
3
Число событийных задач
32
Событийные задачи
По команде Activate Event Task или условию переменной; CPU версии 1.03 и новее
Производные типы данных
Структуры, объединения, перечисления, массивы
Максимальное число членов структуры
2048
Максимальная глубина вложения структур
8
Максимальное число членов объединения
4
Максимальная размерность массива
3
Максимальное число элементов массива
65535
Пользовательские библиотеки
Поддерживаются; CPU версии 1.01 и новее
Пространства имён
Поддерживаются; CPU версии 1.01 и новее
Область Work
512 слов
Область Holding
1536 слов
Объём одного банка EM
32768 слов
Максимум модулей CJ на стойку
10
Максимум модулей CJ в системе
40
Максимум стоек расширения
3
Максимум точек ввода-вывода CJ
2560
Совместимые блоки питания
NJ-PA3001, NJ-PD3001
Время обнаружения отключения питания AC
30…45 мс
Время обнаружения отключения питания DC
22…25 мс
Физический интерфейс EtherNet/IP
10Base-T / 100Base-TX
Максимальная скорость EtherNet/IP
100 Мбит/с
Топология EtherNet/IP
Звезда
Доступ к среде EtherNet/IP
CSMA/CD
Модуляция EtherNet/IP
Baseband
Кабель EtherNet/IP
Экранированная витая пара STP Cat 5/5e или выше
Максимальная длина линии EtherNet/IP
100 м
Число соединений циклического обмена CIP
32
Интервал пакетов EtherNet/IP
1…10000, шаг 1; CPU версии 1.02 и ранее: 10…10000 мс
Допустимая нагрузка EtherNet/IP
3000 с heartbeat; CPU версии 1.02 и ранее: 1000 пакетов/с
Максимум наборов тегов EtherNet/IP
32
Количество тегов на соединение
8; при включении статуса контроллера — 7
Максимальный размер данных соединения
600 байт
Максимальный размер набора тегов
600; при включении статуса контроллера заняты 2 байта байт
Фильтрация multicast
IGMP-клиент; совместно с IGMP snooping коммутатора
Максимум соединений CIP Class 3
32
Максимум клиентов UCMM одновременно
32
Максимум серверов UCMM одновременно
32
Количество портов EtherCAT
1
Роль EtherCAT
Master, Class B
Стандарт EtherCAT
IEC 61158 Type 12
Физический интерфейс EtherCAT
100BASE-TX
Скорость EtherCAT
100 Мбит/с
Дуплекс EtherCAT
Auto
Топология EtherCAT
Линия, последовательная цепочка, ветвление; кольцо при версии проекта 1.40 и новее и совместимых ведомых
Кабель EtherCAT
Cat 5 или выше, прямой, двойной экран: фольга и оплётка
Максимальная длина линии EtherCAT
100 м
Диапазон адресов узлов EtherCAT
1…192
Максимум входных данных EtherCAT
5736 байт
Максимум выходных данных EtherCAT
5736 байт
Ограничение EtherCAT для старых версий
При версии проекта ниже 1.40 данные должны помещаться в четыре кадра
Максимум входных данных одного ведомого
1434 байт
Максимум выходных данных одного ведомого
1434 байт
Максимальный джиттер синхронизации
1 мкс
Сервисы EtherCAT
Циклический обмен process data; SDO; CoE
Распределённые часы EtherCAT
DC, синхронизация системного времени
Сканирование сети EtherCAT
Автоматическое чтение ведомых и создание конфигурации
Обслуживание ведомых EtherCAT
Включение/исключение из обмена, временное отключение/подключение для замены
Сетевые протоколы TCP/IP
TCP/IP, UDP/IP, CIDR
Socket-сервисы
Обмен UDP и TCP
FTP-клиент
Поддерживается с CPU версии 1.08
Синхронизация времени
Автоматически с NTP-сервером
SNMP
SNMP Agent встроенного EtherNet/IP-порта
Количество слотов карты памяти
1
Тип карты памяти
SD / SDHC
Резервное копирование
На SD и через Sysmac Studio; функции SD backup с CPU версии 1.03
Автозагрузка с карты SD
При включении питания; CPU версии 1.03 и новее
Передача программы с SD
По системной переменной; CPU версии 1.11 и новее
Контроль ресурса SD-карты
Системная переменная и журнал событий
Управление файлами SD
Из программы, Sysmac Studio и через FTP-сервер
Онлайн-редактирование
Программы, FB, функции, глобальные переменные; работа с разными POU по сети
Принудительное обновление переменных
Поддерживается
Максимум форсируемых переменных EtherCAT
64
Максимум форсируемых переменных CJ/AT
64
Синхронизация проекта
Сравнение и синхронизация проекта Sysmac Studio с CPU
Диагностика
Ошибки контроллера и пользовательские ошибки, журналирование
Максимум уровней пользовательских ошибок
8
Число записей трассировки данных
10000
Режимы трассировки
Однократный триггерный и непрерывный
Условия триггера трассировки
Изменение BOOL или сравнение переменной с константой
Симуляция
Эмуляция CPU в Sysmac Studio
Защита проекта
Пароль файла .smc, защита POU и запрет записи CPU
Защита чтения программы
Передача без информации для восстановления
Контроль идентичности CPU
Имя и серийный ID CPU сверяются при подключении
Права операций
Ограничение онлайн-операций по группам
Контроль исполнения программы
Проверка User Program Execution ID для конкретного CPU
Погрешность часов при 25 °C
−3,5…+3,5, непрерывная работа мин/месяц
Погрешность часов при 0 и 55 °C
−4,5…+4,5, непрерывная работа мин/месяц
Коммуникационные опции
CAN, CompoNet, DeviceNet, EtherCAT Slave, Modbus, PROFIBUS DP, PROFINET, RS-232C/422/485 — через совместимые дополнительные устройства
Торцевая крышка
CJ1W-TER01 артикул
Особенность габаритов
90×90×90 мм — CPU; торцевая крышка добавляет 14,7 мм к ширине
Память программ
5 МБ
Эквивалент памяти программ
100 KS
Несохраняемая память переменных
2 МБ
Сохраняемая память переменных
0.5 МБ
Общая память переменных
2.5 МБ
Число определений POU
750
Число экземпляров POU
3000 с Sysmac Studio 1.05; 1500 при 1.04 и ранее
Число несохраняемых переменных
90000; CPU версии 1.18 и ранее: 22500
Число сохраняемых переменных
5000 с Sysmac Studio 1.05; 2500 при 1.04 и ранее
Число типов данных
1000
Число банков EM
4
Максимум модулей NX через EtherCAT
4096
Время выполнения LD
1,6; не более 2,5 нс
Время математической инструкции LREAL
Не менее 35 нс
Условие времени выполнения инструкций
Аппаратная ревизия A/B для NJ501; A для NJ301/NJ101, см. сноски P140
Основной цикл задачи
0.5 мс
Максимум ведомых EtherCAT
192
Циклы EtherCAT
500, 1000, 2000, 4000; NJ301 версии 1.02 и ранее: от 1000 мкс
Максимум TCP socket-сервисов
30; CPU версии 1.02 и ранее: 16
Максимум записей системного журнала
512
Максимум записей журнала доступа
512
Максимум записей пользовательского журнала
512
Максимум одновременных трассировок
2
Максимум переменных трассировки
48
Число групп прав операций
5
Управление движением
Позиционирование, скорость, момент
Типы осей
Сервооси, виртуальные сервооси, оси энкодера, виртуальные оси энкодера
Линейная интерполяция, осей на группу
4
Круговая интерполяция
2 осей
Максимум групп осей
32
Период управления движением
Совпадает с периодом EtherCAT process data
Точки одной кулачковой таблицы
65535 максимум
Электронный редуктор
Синхронизация главной и ведомой осей с заданным передаточным отношением
Электронный кулачок
Запуск, останов, сохранение и генерация кулачковых таблиц; ограничения по версии CPU см. P140
Возврат в исходную точку
Homing и высокоскоростной homing
Ручное перемещение осей
Jogging
Управление остановом
Управляемое торможение и немедленный останов
Контроль ограничений осей
Программные пределы положения, пределы скорости, ускорения, замедления и момента
Поддержка абсолютного энкодера
Omron G5 / 1S с абсолютным энкодером
Контроль рассогласования осей
Monitoring Axis Following Error
Тестовый запуск движения
MC Test Run из Sysmac Studio
Максимум физических синхронных осей
8
Максимум осей с виртуальными
15
Условие максимума осей с виртуальными
15 при CPU версии 1.06+ и Sysmac Studio 1.07+; иначе 8
Точки всех кулачковых таблиц
262140 максимум
Количество кулачковых таблиц
160 максимум
Рабочая влажность
10…90 без конденсации %
Среда эксплуатации
Без коррозионных газов
Помехоустойчивость
2 кВ по линии питания; IEC 61000-4-4
Функция последовательного управления
Поддерживается
Тип шины ввода-вывода
CJ I/O Bus
Масса с торцевой крышкой
550 г
Блоки организации программы
Программы, функциональные блоки, функции
Базовые типы данных
BOOL; BYTE, WORD, DWORD, LWORD; целые со знаком и без знака; REAL, LREAL; TIME; DATE; TIME_OF_DAY; DATE_AND_TIME; STRING
Назначение USB
Подключение Sysmac Studio
Максимальная длина линии USB
5 м
Количество портов EtherNet/IP
1

Доставка осуществляется на следующий день после оформления заявки, если она была сделана до 12:00

Доставка осуществляется на второй день после оформления заявки, если она была сделана после 12:00

Способ доставки заказов

Стоимость доставки

Самовывоз в Москве - ул. Электродная, д. 4Б, офис 3: Самовывоз в удобное время

БЕСПЛАТНО

Доставка по России (Центр, Поволжье, Юг, Урал, Сибирь, Северный Кавказ, Северо-Запад, Дальний Восток) и СНГ, в зависимости от веса и объема товаров:

«CDЭK», «Деловые линии», «Мэйджор Экспресс», «Яндекс Доставка», «Достависта» .

Рассчитывается индивидуально

Мы уверены в качестве поставляемого оборудования и предоставляем прозрачные условия гарантийного обслуживания:

Гарантия на оборудование — от 12 до 36 месяцев в зависимости от типа продукции.
Бесплатное сервисное обслуживание в случае выявления заводского брака или неисправности.
Оперативная замена оборудования при невозможности ремонта.
Постгарантийное сопровождение — наличие склада запчастей и сервисная поддержка.
Работаем официально — все обязательства закреплены договором, выдаем полный пакет документов.

Вы получаете не только оборудование, но и уверенность в стабильной работе вашей системы автоматизации.

Выбираем товар из каталога
Просмотрите наш каталог и выберете понравившийся товар.
Кладем товар в корзину
Выбрав товар, нажмите кнопку «В корзину». Товар автоматически отправится в Вашу корзину, расположенную вверху сайта. Вы можете положить в свою корзину любое количество товаров.
Ваша корзина
Для оформления заказа перейдите в раздел «Корзина». Просмотрите ее содержимое. Вы можете изменить количество товара в корзине или удалить то, что Вам не нужно.
Оформляем заказ
Для завершения оформления заказа Вам необходимо нажать на кнопку «Оформить заказ» и указать адрес и способ доставки в следующем окне. Нажав кнопку "Оформить заказ", вам останется только ввести свои контактные данные и, после отправки формы, он будет передан для оформления нашему менеджеру, после чего он сам Вам перезвонит и уточнит все детали заказа, после чего выставит счет.
Уточняем детали
При поступлении Вашего заказа, наш менеджер свяжется с Вами для уточнения места, даты, времени доставки, на какую компанию выставить счет и другие детали самого заказа.
Корректировка заказа по телефону:
После того как вы сделали заказ через корзину, Вы можете самостоятельно связаться с оператором для корректировки заказа и уточнения информации.

Телефон магазина: 8 (495) 278-01-78

Отзывов пока нет, но ваш может стать первым.
