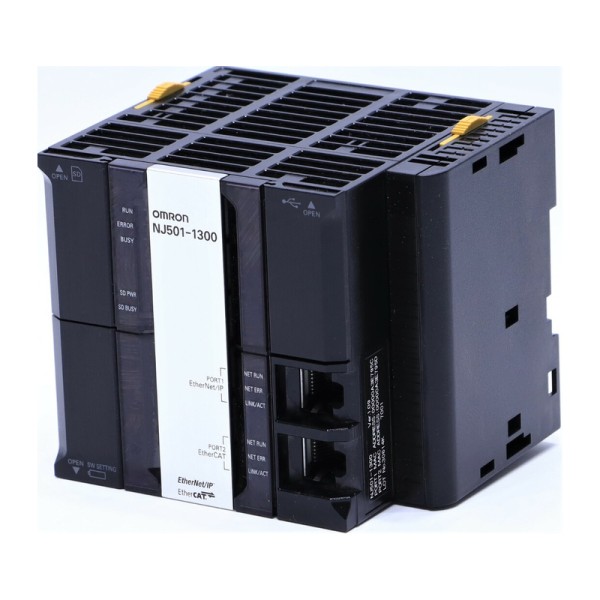

NJ501-1300 процессорный модуль Omron

Name: NJ501-1300 процессорный модуль Omron
Brand: OMRON
SKU: 5614
Availability: InStock

По запросу

В наличии

Купить

Купить в 1 клик

Артикул
355309
Код товара
5614
Бренд
OMRON
Способ программирования
Sysmac Studi...
Температура хранения
−20…+75, без... °C
Серия
NJ
Высота
90 мм

Описание
Характеристики
Доставка
Гарантия
Как заказать
Отзывы

В реальной машине контроллер чаще всего страдает не от недостатка функций, а от мелочей эксплуатации: нужно быстро поднять конфигурацию после замены, синхронизировать оси без пляски с джиттером, отдать данные в SCADA и при этом не открыть лишнего техперсоналу на линии. В NJ-серии мы обычно выбираем CPU, который закрывает эти задачи без обвязки из внешних шлюзов и самописных костылей. NJ501-1300 как раз из таких - с упором на движение, диагностику и промышленную коммуникацию.

OMRON NJ501-1300 в задачах синхронного движения

Для упаковки, резки, этикетирования и любых механизмов с мастером/ведомыми критичны две вещи: детерминизм обмена и прогнозируемая реакция на события. Здесь полезны распределенные часы EtherCAT (DC) с малым джиттером синхронизации и цикл управления, совпадающий с периодом process data. На практике это снижает разброс фаз при электронном редукторе и электронном кулачке, а также упрощает настройку following error: меньше ложных аварий на разгонах и торможениях, особенно когда механика уже не идеальна.

Плюс в NJ501-1300 нормально реализованы homing и высокоскоростной homing. В механизмах с частыми сменами формата это экономит минуты на каждом перезапуске: возврат в исходную точку можно делать быстро, не раздувая логику в программе и не забивая сеть лишними сервисными телеграммами.

Процессорный модуль OMRON NJ501-1300 и ввод-вывод в сложных конфигурациях

Когда рядом стоят быстрые сервоприводы и большой распределенный ввод-вывод, важна не только скорость, но и масштабируемость. У NJ501-1300 удобно, что он работает как EtherCAT Master и при этом допускает большую ведомую структуру. Мы часто используем это так: на EtherCAT вешаем привода и NX-острова, а через CJ I/O Bus подтягиваем наследуемые модули, которые на объекте менять нельзя по регламенту. Получается постепенная модернизация без полной остановки производства.

Еще один прикладной момент - обслуживание ведомых EtherCAT с исключением из обмена и временным отключением для замены. На линиях 24/7 это прямой инструмент снижения простоя: можно заменить модуль I/O или привод, не устраивая длинный cold start всей сети.

Коммуникации и интеграция: EtherNet/IP, OPC UA, socket, SNMP

В эксплуатации неизбежно появляется несколько контуров обмена данными:

SCADA/IIoT - часто через OPC UA, где нам важны не только теги, но и модель данных, подписки и контроль доступа.
Соседние машины или роботы - типично EtherNet/IP с контролем интервалов и heartbeat.
Сервисные задачи - выгрузка логов, рецептов, обновлений, иногда простая TCP/UDP-связь по socket.

У NJ501-1300 это закрывается штатно: OPC UA с аутентификацией пользователя (включая anonymous там, где это допустимо регламентом) и аутентификацией приложения по X.509. На практике сертификаты и режимы Sign/SignAndEncrypt помогают пройти аудит ИБ без отдельного промышленного шлюза. Параллельно можно держать EtherNet/IP для обмена сетевыми переменными, а для мониторинга со стороны ИТ-службы полезен встроенный SNMP Agent: коммутаторы и системы наблюдения видят устройство как узел, а не как черный ящик.

Socket-сервисы (UDP/TCP) пригодятся в нестандартных интеграциях. Пример из практики: контроль качества от сторонней камеры, которая отдает результат по TCP в собственном формате. Вместо дополнительного ПК можно принять пакет в контроллере и сразу связать его с позиционной меткой по EtherCAT.

Обслуживание, восстановление и работа с SD для NJ501-1300 OMRON

Мы всегда оцениваем, как контроллер ведет себя при аварийном питании и при замене. В NJ501-1300 важны две вещи: корректное обнаружение пропадания питания и понятные механизмы резервного копирования. Встроенное журналирование (системное и пользовательское) позволяет не гадать, почему станок ушел в stop - можно поднять события по времени и сопоставить с сетевыми ошибками и состояниями осей.

SD-карта здесь не просто для галочки. Автозагрузка при включении питания и резервное копирование на SD помогают обслуживанию: поменяли CPU, вставили карту - получили предсказуемый возврат конфигурации. Плюс удобна работа с файлами по сети через FTP-сервер: можно читать и записывать файлы SD удаленно, например, для рецептов или выгрузки трассировок без похода в шкаф. Если нужна и обратная схема, FTP-клиент поддерживается начиная с определенной версии CPU - это полезно, когда контроллер сам забирает задания с файлового сервера участка.

Разработка и сопровождение в Sysmac Studio без сюрпризов

Для наладки критично, чтобы изменения можно было вносить без остановки всей линии. Здесь помогает онлайн-редактирование программ, FB, функций и глобальных переменных, в том числе по сети и с разными POU. Для диагностики динамики полезны трассировки с триггерами по BOOL или по сравнению переменной с константой - можно ловить редкие дефекты, когда проблема проявляется раз в несколько тысяч циклов.

Из практики: на фасовке мы часто ставим триггер трассировки по условию рассогласования оси (following error) и параллельно пишем сетевые параметры обмена. По результату видно, где причина - механика, настройки привода или перегрузка сети.

Если вам нужен CPU под движение и промышленную интеграцию без лишних промежуточных устройств, берите NJ501-1300 процессорный модуль OMRON и закладывайте сразу SD-стратегию, политику доступа и структуру журналов - поможем подобрать версии, настроить обмен и провести пусконаладку по месту.

Способ программирования
Sysmac Studio
Температура хранения
−20…+75, без батареи °C
Серия
NJ
Высота
90 мм
Глубина
90 мм
Монтаж
В шкафу управления на DIN-рейку
Рабочая температура
0…+55 °c
Ширина
90 мм
Степень загрязнения
2
Вибростойкость
IEC 60068-2-6: 5…8,4 Гц, амплитуда 3,5 мм; 8,4…150 Гц, 9,8 м/с²; 100 мин по X, Y, Z
Ударостойкость
IEC 60068-2-27: 147 м/с², по 3 раза по X, Y, Z
Языки программирования
LD (лестничные диаграммы), ST (структурированный текст), встроенный ST
Интерфейс USB
USB 2.0, Type B
Сопротивление заземления
Менее 100 Ом
Категория перенапряжения
II, IEC 61010-2-201
Уровень электромагнитной помехоустойчивости
Зона B
Расчётный срок службы батареи при 25 °C
5 лет
Типы тегов EtherNet/IP
Сетевые переменные; области CIO, Work, Holding, DM, EM
FTP-сервер
Чтение и запись файлов карты SD по сети
Область CIO
6144 слов
Область DM
32768 слов
Тип изделия
Процессорный модуль машинного контроллера
Стандарты
cULus, EU, UKCA, RCM, KC, NK, LR; применимость зависит от версии, см. P140
Количество портов USB
1
Модель
NJ501-1300
Напряжение питания по внутренней шине
5 В
Потребляемый ток по шине 5 В
1.9 А
Условие потребляемого тока
Включая карту SD и торцевую крышку
Максимальная высота над уровнем моря
2000 м
Число периодических задач
3
Число событийных задач
32
Событийные задачи
По команде Activate Event Task или условию переменной; CPU версии 1.03 и новее
Производные типы данных
Структуры, объединения, перечисления, массивы
Максимальное число членов структуры
2048
Максимальная глубина вложения структур
8
Максимальное число членов объединения
4
Максимальная размерность массива
3
Максимальное число элементов массива
65535
Пользовательские библиотеки
Поддерживаются; CPU версии 1.01 и новее
Пространства имён
Поддерживаются; CPU версии 1.01 и новее
Область Work
512 слов
Область Holding
1536 слов
Объём одного банка EM
32768 слов
Максимум модулей CJ на стойку
10
Максимум модулей CJ в системе
40
Максимум стоек расширения
3
Максимум точек ввода-вывода CJ
2560
Совместимые блоки питания
NJ-PA3001, NJ-PD3001
Время обнаружения отключения питания AC
30…45 мс
Время обнаружения отключения питания DC
22…25 мс
Физический интерфейс EtherNet/IP
10Base-T / 100Base-TX
Максимальная скорость EtherNet/IP
100 Мбит/с
Топология EtherNet/IP
Звезда
Доступ к среде EtherNet/IP
CSMA/CD
Модуляция EtherNet/IP
Baseband
Кабель EtherNet/IP
Экранированная витая пара STP Cat 5/5e или выше
Максимальная длина линии EtherNet/IP
100 м
Число соединений циклического обмена CIP
32
Интервал пакетов EtherNet/IP
1…10000, шаг 1; CPU версии 1.02 и ранее: 10…10000 мс
Допустимая нагрузка EtherNet/IP
3000 с heartbeat; CPU версии 1.02 и ранее: 1000 пакетов/с
Максимум наборов тегов EtherNet/IP
32
Количество тегов на соединение
8; при включении статуса контроллера — 7
Максимальный размер данных соединения
600 байт
Максимальный размер набора тегов
600; при включении статуса контроллера заняты 2 байта байт
Фильтрация multicast
IGMP-клиент; совместно с IGMP snooping коммутатора
Максимум соединений CIP Class 3
32
Максимум клиентов UCMM одновременно
32
Максимум серверов UCMM одновременно
32
Количество портов EtherCAT
1
Роль EtherCAT
Master, Class B
Стандарт EtherCAT
IEC 61158 Type 12
Физический интерфейс EtherCAT
100BASE-TX
Скорость EtherCAT
100 Мбит/с
Дуплекс EtherCAT
Auto
Топология EtherCAT
Линия, последовательная цепочка, ветвление; кольцо при версии проекта 1.40 и новее и совместимых ведомых
Кабель EtherCAT
Cat 5 или выше, прямой, двойной экран: фольга и оплётка
Максимальная длина линии EtherCAT
100 м
Диапазон адресов узлов EtherCAT
1…192
Максимум входных данных EtherCAT
5736 байт
Максимум выходных данных EtherCAT
5736 байт
Ограничение EtherCAT для старых версий
При версии проекта ниже 1.40 данные должны помещаться в четыре кадра
Максимум входных данных одного ведомого
1434 байт
Максимум выходных данных одного ведомого
1434 байт
Максимальный джиттер синхронизации
1 мкс
Сервисы EtherCAT
Циклический обмен process data; SDO; CoE
Распределённые часы EtherCAT
DC, синхронизация системного времени
Сканирование сети EtherCAT
Автоматическое чтение ведомых и создание конфигурации
Обслуживание ведомых EtherCAT
Включение/исключение из обмена, временное отключение/подключение для замены
Сетевые протоколы TCP/IP
TCP/IP, UDP/IP, CIDR
Socket-сервисы
Обмен UDP и TCP
FTP-клиент
Поддерживается с CPU версии 1.08
Синхронизация времени
Автоматически с NTP-сервером
SNMP
SNMP Agent встроенного EtherNet/IP-порта
Количество слотов карты памяти
1
Тип карты памяти
SD / SDHC
Резервное копирование
На SD и через Sysmac Studio; функции SD backup с CPU версии 1.03
Автозагрузка с карты SD
При включении питания; CPU версии 1.03 и новее
Передача программы с SD
По системной переменной; CPU версии 1.11 и новее
Контроль ресурса SD-карты
Системная переменная и журнал событий
Управление файлами SD
Из программы, Sysmac Studio и через FTP-сервер
Онлайн-редактирование
Программы, FB, функции, глобальные переменные; работа с разными POU по сети
Принудительное обновление переменных
Поддерживается
Максимум форсируемых переменных EtherCAT
64
Максимум форсируемых переменных CJ/AT
64
Синхронизация проекта
Сравнение и синхронизация проекта Sysmac Studio с CPU
Диагностика
Ошибки контроллера и пользовательские ошибки, журналирование
Максимум уровней пользовательских ошибок
8
Число записей трассировки данных
10000
Режимы трассировки
Однократный триггерный и непрерывный
Условия триггера трассировки
Изменение BOOL или сравнение переменной с константой
Симуляция
Эмуляция CPU в Sysmac Studio
Защита проекта
Пароль файла .smc, защита POU и запрет записи CPU
Защита чтения программы
Передача без информации для восстановления
Контроль идентичности CPU
Имя и серийный ID CPU сверяются при подключении
Права операций
Ограничение онлайн-операций по группам
Контроль исполнения программы
Проверка User Program Execution ID для конкретного CPU
Погрешность часов при 25 °C
−3,5…+3,5, непрерывная работа мин/месяц
Погрешность часов при 0 и 55 °C
−4,5…+4,5, непрерывная работа мин/месяц
Коммуникационные опции
CAN, CompoNet, DeviceNet, EtherCAT Slave, Modbus, PROFIBUS DP, PROFINET, RS-232C/422/485 — через совместимые дополнительные устройства
Торцевая крышка
CJ1W-TER01 артикул
Особенность габаритов
90×90×90 мм — CPU; торцевая крышка добавляет 14,7 мм к ширине
Память программ
20 МБ
Эквивалент памяти программ
400 KS
Несохраняемая память переменных
4 МБ
Сохраняемая память переменных
2 МБ
Общая память переменных
6 МБ
Число определений POU
3000
Число экземпляров POU
9000 с Sysmac Studio 1.06; 6000 при 1.05 и ранее
Число несохраняемых переменных
180000; CPU версии 1.19 и ранее: 90000
Число сохраняемых переменных
10000
Число типов данных
2000
Число банков EM
25
Максимум модулей NX через EtherCAT
4096
Время выполнения LD
1,1; не более 1,7 нс
Время математической инструкции LREAL
Не менее 24 нс
Условие времени выполнения инструкций
Аппаратная ревизия A/B для NJ501; A для NJ301/NJ101, см. сноски P140
Основной цикл задачи
0.5 мс
Максимум ведомых EtherCAT
192
Циклы EtherCAT
500, 1000, 2000, 4000; NJ301 версии 1.02 и ранее: от 1000 мкс
Максимум TCP socket-сервисов
30; CPU версии 1.02 и ранее: 16
Максимум записей системного журнала
1024
Максимум записей журнала доступа
1024
Максимум записей пользовательского журнала
1024
Максимум одновременных трассировок
4
Максимум переменных трассировки
192
Число групп прав операций
5; NJ501 версии 1.00: 2
Управление движением
Позиционирование, скорость, момент
Типы осей
Сервооси, виртуальные сервооси, оси энкодера, виртуальные оси энкодера
Линейная интерполяция, осей на группу
4
Круговая интерполяция
2 осей
Максимум групп осей
32
Период управления движением
Совпадает с периодом EtherCAT process data
Точки одной кулачковой таблицы
65535 максимум
Электронный редуктор
Синхронизация главной и ведомой осей с заданным передаточным отношением
Электронный кулачок
Запуск, останов, сохранение и генерация кулачковых таблиц; ограничения по версии CPU см. P140
Возврат в исходную точку
Homing и высокоскоростной homing
Ручное перемещение осей
Jogging
Управление остановом
Управляемое торможение и немедленный останов
Контроль ограничений осей
Программные пределы положения, пределы скорости, ускорения, замедления и момента
Поддержка абсолютного энкодера
Omron G5 / 1S с абсолютным энкодером
Контроль рассогласования осей
Monitoring Axis Following Error
Тестовый запуск движения
MC Test Run из Sysmac Studio
Максимум физических синхронных осей
16
Максимум осей с виртуальными
16
Условие максимума осей с виртуальными
По модели CPU
Точки всех кулачковых таблиц
1048560 максимум
Количество кулачковых таблиц
640 максимум
Сервер OPC UA
Поддерживается для NJ501-1x00; доступность зависит от версии CPU, см. документацию
Профиль OPC UA
Embedded 2017 UA Server Profile; PLCopen Information Model 1.00
Порт OPC UA по умолчанию
4840
Максимум сессий OPC UA
5
Максимум Monitored Items OPC UA
2000
Максимум подписок OPC UA
100
Максимум публикуемых переменных OPC UA
10000
Максимум определений структур OPC UA
100
Периоды выборки OPC UA
50, 100, 250, 500, 1000, 2000, 5000, 10000 мс
Аутентификация приложения OPC UA
X.509
Сертификаты OPC UA
По 32 доверенных, издателя и отклонённых
Аутентификация пользователя OPC UA
Имя/пароль, anonymous; роли с CPU версии 1.62
Защита сообщений OPC UA
Sign / SignAndEncrypt; политики Basic128Rsa15, Basic256, Basic256Sha256, Aes128Sha256RsaOaep, Aes256Sha256RsaPss; доступность по версии CPU
Рабочая влажность
10…90 без конденсации %
Среда эксплуатации
Без коррозионных газов
Помехоустойчивость
2 кВ по линии питания; IEC 61000-4-4
Функция последовательного управления
Поддерживается
Тип шины ввода-вывода
CJ I/O Bus
Масса с торцевой крышкой
550 г
Блоки организации программы
Программы, функциональные блоки, функции
Базовые типы данных
BOOL; BYTE, WORD, DWORD, LWORD; целые со знаком и без знака; REAL, LREAL; TIME; DATE; TIME_OF_DAY; DATE_AND_TIME; STRING
Назначение USB
Подключение Sysmac Studio
Максимальная длина линии USB
5 м
Количество портов EtherNet/IP
1

Доставка осуществляется на следующий день после оформления заявки, если она была сделана до 12:00

Доставка осуществляется на второй день после оформления заявки, если она была сделана после 12:00

Способ доставки заказов

Стоимость доставки

Самовывоз в Москве - ул. Электродная, д. 4Б, офис 3: Самовывоз в удобное время

БЕСПЛАТНО

Доставка по России (Центр, Поволжье, Юг, Урал, Сибирь, Северный Кавказ, Северо-Запад, Дальний Восток) и СНГ, в зависимости от веса и объема товаров:

«CDЭK», «Деловые линии», «Мэйджор Экспресс», «Яндекс Доставка», «Достависта» .

Рассчитывается индивидуально

Мы уверены в качестве поставляемого оборудования и предоставляем прозрачные условия гарантийного обслуживания:

Гарантия на оборудование — от 12 до 36 месяцев в зависимости от типа продукции.
Бесплатное сервисное обслуживание в случае выявления заводского брака или неисправности.
Оперативная замена оборудования при невозможности ремонта.
Постгарантийное сопровождение — наличие склада запчастей и сервисная поддержка.
Работаем официально — все обязательства закреплены договором, выдаем полный пакет документов.

Вы получаете не только оборудование, но и уверенность в стабильной работе вашей системы автоматизации.

Выбираем товар из каталога
Просмотрите наш каталог и выберете понравившийся товар.
Кладем товар в корзину
Выбрав товар, нажмите кнопку «В корзину». Товар автоматически отправится в Вашу корзину, расположенную вверху сайта. Вы можете положить в свою корзину любое количество товаров.
Ваша корзина
Для оформления заказа перейдите в раздел «Корзина». Просмотрите ее содержимое. Вы можете изменить количество товара в корзине или удалить то, что Вам не нужно.
Оформляем заказ
Для завершения оформления заказа Вам необходимо нажать на кнопку «Оформить заказ» и указать адрес и способ доставки в следующем окне. Нажав кнопку "Оформить заказ", вам останется только ввести свои контактные данные и, после отправки формы, он будет передан для оформления нашему менеджеру, после чего он сам Вам перезвонит и уточнит все детали заказа, после чего выставит счет.
Уточняем детали
При поступлении Вашего заказа, наш менеджер свяжется с Вами для уточнения места, даты, времени доставки, на какую компанию выставить счет и другие детали самого заказа.
Корректировка заказа по телефону:
После того как вы сделали заказ через корзину, Вы можете самостоятельно связаться с оператором для корректировки заказа и уточнения информации.

Телефон магазина: 8 (495) 278-01-78

Отзывов пока нет, но ваш может стать первым.
