В типовой задаче модернизации шкафа управления мы часто упираемся не в контроллер, а в качество съема аналогового сигнала. Давление прыгает из-за наводок от частотника, уровень в емкости плывет из-за плохого заземления, а оператор в итоге видит нестабильные тренды и начинает править уставки вручную. Чтобы аналог в системе NX работал предсказуемо, важно сочетание трех вещей: устойчивость к помехам, корректная развязка и нормальная механика подключения. Именно под такие условия мы обычно закладываем NX-AD2603 модуль аналогового ввода Omron.

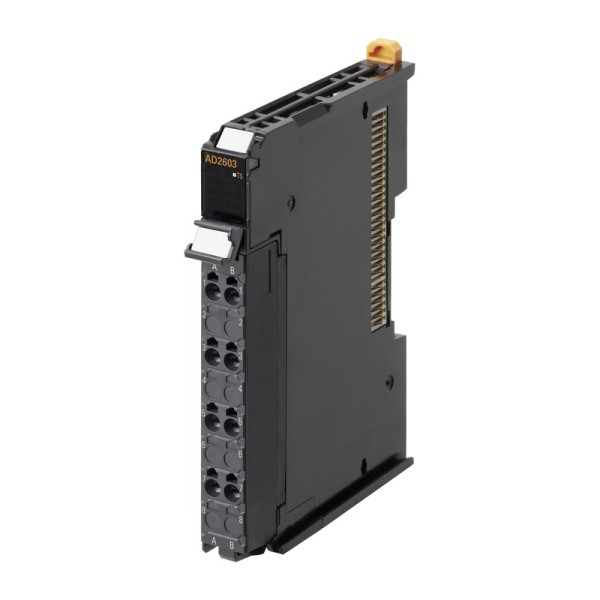

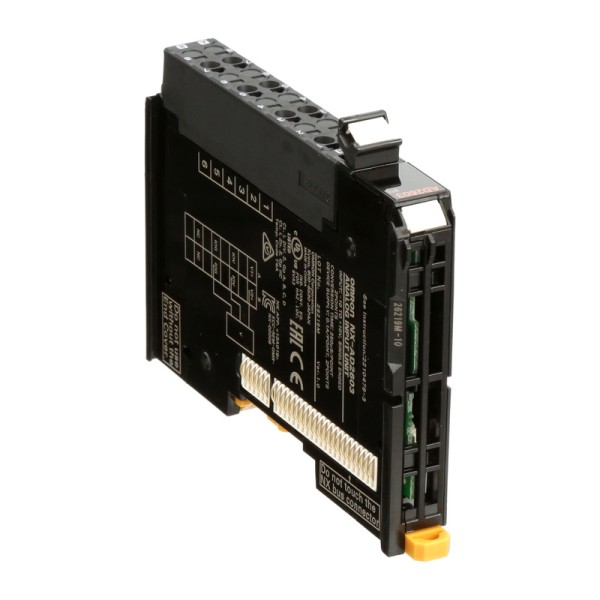

OMRON NX-AD2603 в составе станции NX
NX-AD2603 - узкий модуль серии NX, рассчитанный на измерение напряжения в диапазоне -10…+10 В. По опыту, этот диапазон закрывает большую часть промышленных датчиков с выходом 0…10 В и -10…+10 В, а также сигналы с преобразователей, где требуется контролировать знак (например, натяжение, усилие, позиционирование с дифференциальным сигналом через внешнее согласование).
Отдельно отмечаем, что модуль допускает выход за пределы шкалы в зоне преобразования -5…105% полной шкалы. В реальной эксплуатации это полезно для диагностики: короткое превышение или небольшое отрицательное значение не превращаются сразу в обрыв/аварию на уровне ПЛК, а дают возможность корректно отследить предаварийное состояние и принять решение логикой.
Что дает NX-AD2603 OMRON по точности и динамике
Для контуров регулирования важна не абстрактная точность, а повторяемость и предсказуемая динамика. Здесь показатель времени преобразования 250 мкс/канал дает нормальную базу для быстрых процессов: дозирование на шнеках, стабилизация давления на гидростанциях, контроль натяжения в намоточных линиях. Когда выборка идет быстро и равномерно, фильтрация в контроллере настраивается мягче, а задержка контура меньше.
Разрешение 1/8000 от полной шкалы в связке с типовой аналоговой задачей (например, 0…10 В от датчика давления на 0…16 бар) дает достаточную дискретизацию, чтобы не ловить ступеньки на тренде и не разгонять ПИД из-за квантизации. При этом нужно помнить, что итоговую погрешность чаще формируют кабельная инфраструктура и контуры земли, поэтому дальше важнее электрическая часть исполнения.
Развязка и помехоустойчивость в NX-AD2603 OMRON
В шкафах, где рядом стоят сервоприводы и частотники, основная проблема - импульсные помехи и наводки по питанию/земле. В NX-AD2603 развязка выполнена по питанию через трансформатор, а по сигналам - через цифровой изолятор. На практике это снижает риск протаскивания помех с шины на измерительную часть и обратно, особенно когда станция NX распределена по шкафу и имеет несколько точек подключения питания.
Помехоустойчивость по линии питания заявлена до 2 кВ по IEC 61000-4-4. Для нас это не формальная цифра: при коммутациях контакторов, при отказах варисторов на катушках и при неидеальной прокладке жгутов именно такие всплески чаще всего приводят к ложным скачкам аналоговых значений. Здесь модуль держится стабильнее, а значит меньше ложных остановов по технологическим защитам.
Дополнительно отмечаем электрическую прочность изоляции и сопротивление изоляции между изолированными цепями - это напрямую влияет на живучесть в ситуациях, когда в поле случается неправильная распайка, попадает наводка от силовой части или временно появляется потенциал на экране кабеля. Понятно, что это не замена правильному монтажу, но запас по изоляции в промышленности всегда окупается.
Подключение и монтаж без лишней возни
Внешние клеммы выполнены на пружинной безвинтовой колодке. В эксплуатации это экономит время не только при первичном монтаже, но и при диагностике: выдернули провод, проверили сигнал мультиметром/калибратором, вернули обратно без перекоса жилы и без периодической протяжки винтов. В шкафах с вибрацией и температурными циклами пружинный контакт обычно стабильнее, чем винтовой, при условии правильной оконцевки (НШВИ или качественная жила под зажим).
Модуль рассчитан на установку на DIN-рейке и питается от шины NX. Когда собираем станцию на объекте с ограниченным местом, важна ширина 12 мм - можно плотнее разместить аналоговые модули рядом с дискретными, не раздувая шкаф. А низкое энергопотребление на фоне типовой станции уменьшает тепловую нагрузку в шкафу, что косвенно повышает ресурс клемм и соседних модулей.
Механическая стойкость и условия эксплуатации
Если шкаф стоит на раме станка или рядом с прессовым оборудованием, вибрация и удары становятся не теорией. У NX-AD2603 нормированы вибростойкость в широком диапазоне частот и ударостойкость по трем осям. Это означает, что модуль не рассчитан только на спокойную серверную, а выдерживает реальную цеховую установку при корректном креплении DIN-рейки и нормальном кабельном вводе.
По окружающей среде модуль ориентирован на стандартные промышленные условия: рабочий диапазон температур, влажность без конденсации, степень загрязнения 2 или ниже, без коррозионных газов. Мы всегда рекомендуем закладывать вентиляцию/теплоотвод и не допускать конденсата при остановах зимой: аналоговые входы первыми начинают давать дрейф, если в шкафу сыро.
Практические замечания по вводу в эксплуатацию
- Для сигналов -10…+10 В используем экранированную витую пару, экран заводим в одной точке на PE рядом со станцией NX, чтобы не получить замкнутый контур земли.
- Проверяем предельно допустимый входной сигнал: при пусконаладке часто подают тестовые уровни от калибратора или берут сигнал с неизвестного источника. Запас по входу есть, но лучше не превращать его в рабочий режим.
- При необходимости сглаживания делаем фильтрацию в контроллере, а не аналоговыми RC-цепями в поле: так проще диагностировать и не терять динамику без понимания, где появилась задержка.
Если вам нужно стабильно снимать напряжение в промышленной среде и не тратить время на борьбу с наводками и разъехавшимися контактами, закладывайте NX-AD2603 в составе станции NX и сразу согласуем схему подключения и требования к кабелям.
- Температура хранения−25…+70 °C
- СерияNX
- Высота100 мм
- Глубина71 мм
- Максимальная высота эксплуатации2000
- МонтажНа DIN-рейке в шкафу управления
- Рабочая температура0…+55 °c
- Ширина12 мм
- Масса70 кг
- Степень загрязнения2 или ниже
- Вибростойкость5…8,4 Гц: амплитуда 3,5 мм; 8,4…150 Гц: 9,8 м/с²; 100 мин по каждой оси
- Ударостойкость147 м/с²; по 3 удара по каждой оси
- Сопротивление заземления100 Ом
- Категория перенапряженияII
- Входное сопротивление1 МОм мин. кОм
- Сопротивление изоляцииНе менее 20 МОм при 100 В DC, между изолированными цепями
- Разрешение преобразования1/8000 (полной шкалы)
- Тип изделияМодуль аналогового ввода
- Рабочая влажность10…95, без конденсации и обледенения %
- Среда эксплуатацииБез коррозионных газов
- Помехоустойчивость2 кВ по линии питания; IEC 61000-4-4
- Потребление модуля с CPU1.35 Вт, макс.
- Потребление модуля с шинным интерфейсом1.05 Вт, макс.
- Внешние клеммыПружинная безвинтовая колодка (8 клемм)
- Источник питания ввода-выводаОт шины NX
- Допустимый ток клемм питания ввода-выводаIOV: 0.1 А/клемму макс., IOG: 0.1 А/клемму макс.
- Электрическая прочность изоляции510 В АC в течение 1 мин; ток утечки не более 5 мА
- Гальваническая развязкаПитание — трансформатор; сигналы — цифровой изолятор
- Диапазон входа-10…+10 В
- Диапазон преобразования входа-5…105% (полной шкалы)
- Предельно допустимый входной сигнал±15 В
- Общая погрешность при 25 °C±0.2% (полной шкалы)
- Общая погрешность при 0…55 °C±0.4% (полной шкалы)
- Время преобразования250 мкс/канал
- Развязка каналовМежду входами/выходами и шиной NX
