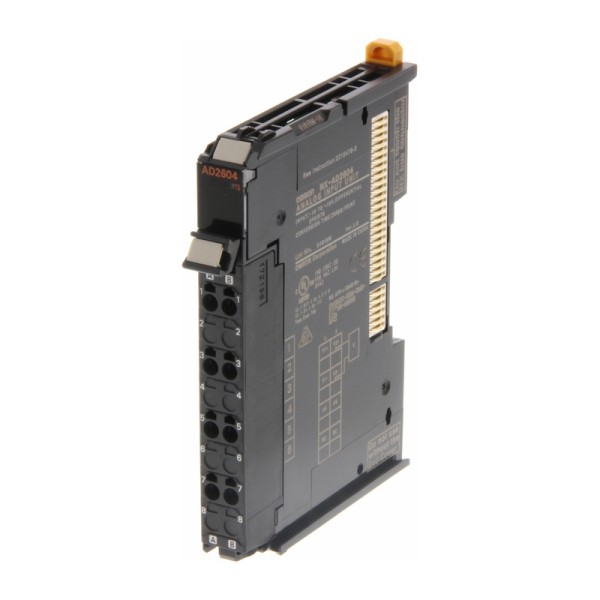

NX-AD2604 модуль аналогового ввода Omron
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
NX-AD2604 модуль аналогового ввода OMRON в реальной схеме измерения
На практике этот модуль берут не ради абстрактных цифр, а чтобы стабильно и предсказуемо снять аналоговый сигнал в шкафу управления, где рядом работают ПЧ, контакторы и силовые БП. Типичный сценарий - два канала напряжения с датчиков положения, преобразователей давления с выходом -10…+10 В или лабораторных усилителей: один канал уходит в контур регулирования, второй - в диагностику или верификацию. В таких задачах важны не только диапазон, но и то, как модуль переживает помехи, вибрации и ошибки монтажа.
Почему именно NX-AD2604 OMRON для быстрых контуров и диагностики
NX-AD2604 модуль аналогового ввода Omron - это компактный (по ширине) элемент серии NX, который нормально встраивается в плотные станции ввода-вывода, когда места в шкафу уже не осталось, а добавить еще два измерительных канала необходимо. Мы обращаем внимание на скорость преобразования: она позволяет использовать модуль не только для медленных технологических величин, но и для динамичных сигналов, где критична задержка по измерительному тракту. На реальном объекте это означает меньше фазового запаздывания в ПИД-регуляторе и более корректную работу ограничений/защит, завязанных на аналог.
Плюс к этому модуль обрабатывает каналы в независимом цикле, что упрощает прогнозирование поведения системы при неравномерной нагрузке на сеть I/O. Для инженера по наладке это выражается в более понятной временной диаграмме: меньше сюрпризов при осциллографировании трендов и поиске дрожания измерения.
Входной тракт: дифференциальная схема и запас по перегрузке
В полевых условиях главная проблема аналоговых входов - разность потенциалов между землями, наводки и ошибки экранирования. Дифференциальный тип входной цепи здесь работает как практичная защита от типовых земляных петель: при корректном подключении пары проводников и экрана мы получаем более устойчивые показания на фоне помех от коммутации индуктивностей и работы приводов.
Отдельно полезен допустимый запас по входному сигналу (перегрузочная способность). Он часто спасает при пусконаладке, когда датчик еще не откалиброван, а инженер временно подает тестовое напряжение, или когда на клеммах возникает выброс при переподключении. В таких ситуациях важно, чтобы модуль не уходил в неконтролируемое состояние и не требовал замены после первого же инцидента.
Точность и разрешение как инструмент, а не цифра в паспорте
В эксплуатации точность важна по-разному. Если измеряем, например, давление в гидросистеме и делаем уставки аварий, нас интересует суммарная погрешность во всем рабочем диапазоне температур шкафа. Если же канал используется для подстройки качества продукта (дозирование, натяжение, усилие), становится критичным не только абсолютное отклонение, но и повторяемость. Разрядность и дискретизация в связке с нормальной фильтрацией на уровне контроллера дают предсказуемый результат: меньше дрожания младших разрядов, проще выставлять мертвые зоны и гистерезисы, чтобы не дергать исполнительные механизмы.
Мини-пример: при аналоговом сигнале с тензоусилителя, где полезная динамика невысокая, мы обычно добавляем цифровое усреднение в ПЛК. С быстрым преобразованием на канал у нас остается временной бюджет на фильтры и диагностику (контроль обрыва, выход за пределы), не снижая реакцию системы.
Изоляция, стойкость к помехам и выживаемость в шкафу
В промышленных шкафах входные модули чаще всего страдают не от перегрева, а от импульсных помех и ошибок заземления. Здесь реализована гальваническая развязка по питанию и развязка сигналов относительно шины NX, что снижает риск протаскивания помех с полевой стороны в общую шину станции. На объектах с длинными кабелями датчиков и удаленными источниками питания это реально уменьшает число плавающих сбоев, которые обычно проявляются как кратковременные выбросы в трендах.
Дополнительно учитываем испытания на помехоустойчивость по быстрым импульсам (типовая проблема при коммутации катушек, пускателей и работе релейных модулей рядом). Для нас это не формальность: чем меньше ложных срабатываний и редких ошибок АЦП, тем проще сдача объекта и тем меньше сервисных выездов.
Монтаж и подключение: push-in клеммы и сервисопригодность
В реальном монтаже время тратится не на установку модуля на DIN-рейку, а на аккуратную разделку и маркировку проводов, а затем на обслуживание. Безвинтовые пружинные клеммы push-in ускоряют сборку и уменьшают вероятность недотяга, который потом проявляется как плавающий контакт и шум в измерении. Для нас важна и съемная клеммная колодка: при диагностике можно быстро перекинуть модуль или выполнить проверку цепей, не разбирая половину клеммника и не рискуя перепутать жилы.
Механика и условия среды: вибрация, удары, температура
Даже если шкаф стоит в чистом помещении, вибрация может приходить от оборудования через конструкцию: насосные, компрессорные, станки. Указанная вибростойкость и ударостойкость - это не про экстремальные испытания, а про то, что модуль не будет терять контакт на клеммах и не начнет деградировать пайка/разъемы при нормальной производственной жизни. Рабочий температурный диапазон и влажность без конденсации закрывают типичную эксплуатацию в шкафах с вентиляцией и без нее, при условии корректной компоновки и теплового расчета.
Что мы обычно проверяем при вводе в эксплуатацию
- Разводку экрана: экран сажаем на PE со стороны шкафа, избегаем замыкания на корпус датчика без необходимости.
- Общий ноль/землю: контролируем отсутствие паразитных токов между участками системы, особенно если датчики питаются от разных источников.
- Маршрутизацию кабелей: аналоговые пары уводим от силовых трасс и проводов к катушкам, пересечения - под 90 градусов.
- Проверку по месту: подаем опорные точки (например, 0 В, половина шкалы, верх), фиксируем отклонение и настраиваем масштабирование в ПЛК.
Подберите NX-AD2604 под вашу архитектуру NX I/O, и мы поможем увязать схему подключения, экранирование и параметры обработки в контроллере, чтобы аналоговые измерения были стабильными с первого пуска.
- Температура хранения−25…+70 °C
- СерияNX
- Количество аналоговых входов2
- Высота100 мм
- Глубина71 мм
- Максимальная высота эксплуатации2000
- МонтажНа DIN-рейке в шкафу управления
- Рабочая температура0…+55 °c
- Степень защитыIP20
- Ширина12 мм
- Тип модуляАналоговый ввод-вывод
- Масса70 кг
- Степень загрязнения2 или ниже
- Вибростойкость5…8,4 Гц: амплитуда 3,5 мм; 8,4…150 Гц: 9,8 м/с²; 100 мин по каждой оси
- Ударостойкость147 м/с²; по 3 удара по каждой оси
- Сопротивление заземления100 Ом
- Категория перенапряженияII
- Съёмная клеммная колодкаПоддерживается
- Входное сопротивление1 МОм мин. кОм
- Сопротивление изоляцииНе менее 20 МОм при 100 В DC, между изолированными цепями
- Разрешение преобразования1/8000 (полной шкалы)
- Тип изделияМодуль аналогового ввода
- Рабочая влажность10…95, без конденсации и обледенения %
- Среда эксплуатацииБез коррозионных газов
- Помехоустойчивость2 кВ по линии питания; IEC 61000-4-4
- Тип шины ввода-выводаNX I/O Bus
- Подключение ввода-выводаБезвинтовые пружинные клеммы Push-in
- Количество разъёмов ввода-вывода1
- Потребление модуля с CPU1.35 Вт, макс.
- Потребление модуля с шинным интерфейсом1.05 Вт, макс.
- Внешние клеммыПружинная безвинтовая колодка (8 клемм)
- Обработка сигналовНезависимый цикл
- Электрическая прочность изоляции510 В АC в течение 1 мин; ток утечки не более 5 мА
- Гальваническая развязкаПитание — трансформатор; сигналы — цифровой изолятор
- Диапазоны аналогового входа-10…10 В
- Разрядность аналогового входа13 бит
- Тип входной цепиДифференциальный
- Время преобразования на модуль0.5 мс
- Диапазон входа-10…+10 В
- Диапазон преобразования входа-5…105% (полной шкалы)
- Предельно допустимый входной сигнал±15 В
- Общая погрешность при 25 °C±0.2% (полной шкалы)
- Общая погрешность при 0…55 °C±0.4% (полной шкалы)
- Время преобразования250 мкс/канал
- Развязка каналовМежду входами/выходами и шиной NX
