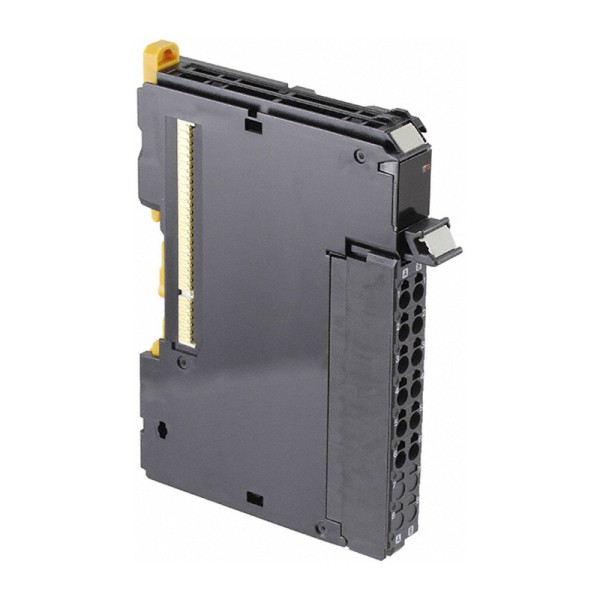

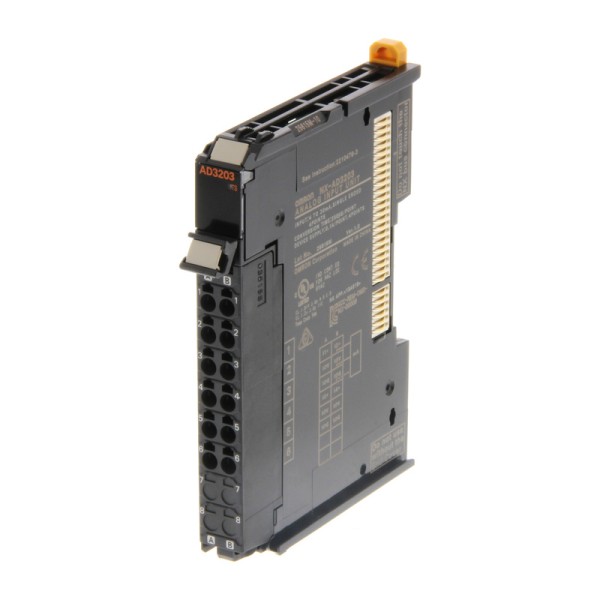

NX-AD3203 модуль аналогового ввода Omron
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
В реальных шкафах управления аналоговые токовые петли часто живут рядом с частотниками, контакторами и длинными трассами в лотках. На этапе пусконаладки это обычно проявляется не как явная авария, а как плавающие показания расхода, уровня или давления. Мы ставим в такие узлы NX-AD3203 модуль аналогового ввода OMRON, когда важно стабильно и предсказуемо снять 4-20 мА без сюрпризов по помехам, разным потенциалам земли и вибрациям от оборудования.
OMRON NX-AD3203 в токовых петлях 4-20 мА
Модуль рассчитан на типовую промышленную задачу - прием сигналов 4-20 мА от преобразователей давления, дифманометров, электромагнитных расходомеров, датчиков уровня с HART-переходниками (без декодирования HART, но по току - штатно). Четыре канала позволяют собрать компактный узел на одном модуле: например, две линии расхода + давление + температура с токовым выходом, без раздувания габаритов NX-станции.
Для эксплуатации важна не только разрядность АЦП, но и то, как модуль ведет себя в динамике. Здесь короткое время преобразования на канал дает возможность корректно отрабатывать быстро меняющиеся процессы: дозирование, контроль давления на пневмолинии, реакцию на скачки расхода при переключении клапанов. Когда контур ПИД в PLC настроен агрессивно, задержка измерения напрямую превращается в перерегулирование. С NX-AD3203 проще удержать контур в устойчивой зоне, не поджимая фильтры до потери реакции.
Что мы учитываем при внедрении NX-AD3203 серии NX
В поле чаще всего встречаются две причины ошибок по аналогу: паразитные наводки и разность потенциалов между датчиком и шкафом. Конструктивная развязка в модуле (питание через трансформатор, сигналы через цифровой изолятор) помогает не тащить по шине NX лишний мусор и не ловить ложные дрейфы при коммутациях. Это особенно заметно на объектах с протяженными кабелями датчиков и общими лотками с силой.
Вторая практическая вещь - работа по помехоустойчивости на импульсные помехи по питанию. В шкафах, где в одну группу питания посажены электромагнитные клапаны и контроллерная часть, быстрые фронты при отключении катушек регулярно дают иглы. Здесь модуль рассчитан на промышленный уровень испытаний, и это снижает риск редких, но неприятных скачков измерения, из-за которых технологи потом долго спорят, что было первым - всплеск процесса или измерения.
Монтаж и обслуживание: OMRON NX-AD3203 в шкафу без лишней механики
Мы ценим узкие модули в NX-стойке не из-за экономии места как таковой, а потому что в реальном проекте место в шкафу съедают не контроллеры, а кабель-каналы, маркировка, сервисные петли и барьеры искрозащиты. Компактная ширина позволяет аккуратнее развести токовые линии и физически отделить их от дискретных выходов на катушки.
Подключение через push-in клеммы с поддержкой съемной колодки ускоряет обслуживание. Это важнее, чем кажется на столе: когда нужно заменить модуль на работающем объекте, мы снимаем колодку целиком, не раскручивая жилы и не нарушая опрессовку наконечников. Риск перепутать каналы ниже, а время простоя - короче. Пружинный зажим также стабильнее держит контакт при вибрации, что полезно на насосных, компрессорных и вблизи прессового оборудования.
Поведение в тяжелых условиях: вибрация, удар, климат
На многих площадках шкаф стоит не в идеальной операторной, а в цеху: рядом с насосами, дробилками, конвейерами. Поэтому мы всегда смотрим на стойкость к вибрации и удару как на реальный эксплуатационный параметр, а не формальность. У NX-AD3203 нормированы испытания по нескольким частотным диапазонам и по осям. На практике это означает, что модуль не начинает терять контакт на клеммах и не уходит в плавающие отказы при периодических механических воздействиях.
По климатике диапазон рабочих температур закрывает большинство задач внутри шкафов управления с нормальной вентиляцией. Влажность без конденсации - ключевое уточнение: если шкаф ставят у моек, в пищевке или на улице под навесом, мы закладываем подогрев/вентиляцию и следим, чтобы точка росы не попадала внутрь. Иначе любой аналоговый тракт будет жить нестабильно независимо от бренда.
Точность и диагностика в прикладных задачах
В модуле нормирована суммарная погрешность на комнатной и на повышенной температуре - это то, что влияет на доверие к измерению в течение смены. Для технолога важно, чтобы 12,0 мА сегодня и завтра означали одно и то же, без плавания из-за нагрева шкафа. Для нас, как для наладчиков, важно другое: повторяемость и предсказуемость. Тогда можно один раз корректно привязать масштабирование в контроллере (например, 4 мА = 0 бар, 20 мА = 10 бар) и не возвращаться к этому после каждого сезонного перепада температуры.
Отдельно полезен расширенный диапазон преобразования за пределами 0-100% шкалы. В реальной петле датчик иногда уходит чуть ниже 4 мА или выше 20 мА при диагностике, обрыве, неверной полярности, ошибке калибровки. Когда модуль не обрезает сигнал сразу, а дает контроллеру увидеть выход за пределы, проще настроить диагностику: раннее предупреждение, заморозка значения, переключение на резервный датчик.
- Для насосных станций: контроль давления на напоре и разрежения на всасывании с быстрым откликом, чтобы ловить кавитацию и провалы.
- Для дозирования: стабильное измерение расхода/массы по 4-20 мА без ложных пиков при коммутациях исполнительных механизмов.
- Для теплотехники: сбор токовых сигналов с преобразователей температуры/давления при плотной компоновке шкафов и высокой наводке.
Подбираем NX-AD3203 под вашу NX-станцию, проверяем совместимость по конфигурации, закладываем корректную схему заземления и тестируем петли 4-20 мА на помехоустойчивость до выхода на объект. Передавайте вводные по датчикам и длинам линий - соберем рабочее решение без лишних итераций.
- Температура хранения−25…+70 °C
- СерияNX
- Количество аналоговых входов4
- Высота100 мм
- Глубина71 мм
- Максимальная высота эксплуатации2000
- МонтажНа DIN-рейке в шкафу управления
- Рабочая температура0…+55 °c
- Степень защитыIP20
- Ширина12 мм
- Тип модуляАналоговый ввод-вывод
- Масса70 кг
- Степень загрязнения2 или ниже
- Вибростойкость5…8,4 Гц: амплитуда 3,5 мм; 8,4…150 Гц: 9,8 м/с²; 100 мин по каждой оси
- Ударостойкость147 м/с²; по 3 удара по каждой оси
- Сопротивление заземления100 Ом
- Категория перенапряженияII
- Съёмная клеммная колодкаПоддерживается
- Входное сопротивление250 Ом кОм
- Сопротивление изоляцииНе менее 20 МОм при 100 В DC, между изолированными цепями
- Разрешение преобразования1/8000 (полной шкалы)
- Тип изделияМодуль аналогового ввода
- Рабочая влажность10…95, без конденсации и обледенения %
- Среда эксплуатацииБез коррозионных газов
- Помехоустойчивость2 кВ по линии питания; IEC 61000-4-4
- Тип шины ввода-выводаNX I/O Bus
- Подключение ввода-выводаБезвинтовые пружинные клеммы Push-in
- Количество разъёмов ввода-вывода1
- Потребление модуля с CPU1.25 Вт, макс.
- Потребление модуля с шинным интерфейсом0.9 Вт, макс.
- Внешние клеммыПружинная безвинтовая колодка (12 клемм)
- Обработка сигналовНезависимый цикл
- Источник питания ввода-выводаОт шины NX
- Допустимый ток клемм питания ввода-выводаIOV: 0.1 А/клемму макс., IOG: 0.1 А/клемму макс.
- Электрическая прочность изоляции510 В АC в течение 1 мин; ток утечки не более 5 мА
- Гальваническая развязкаПитание — трансформатор; сигналы — цифровой изолятор
- Диапазоны аналогового входа4…20 мА
- Разрядность аналогового входа13 бит
- Тип входной цепиОднополярный
- Время преобразования на модуль1 мс
- Диапазон входа4…20 мА
- Диапазон преобразования входа-5…105% (полной шкалы)
- Предельно допустимый входной сигнал±30 мА
- Общая погрешность при 25 °C±0.2% (полной шкалы)
- Общая погрешность при 0…55 °C±0.4% (полной шкалы)
- Время преобразования250 мкс/канал
- Развязка каналовМежду входами/выходами и шиной NX
