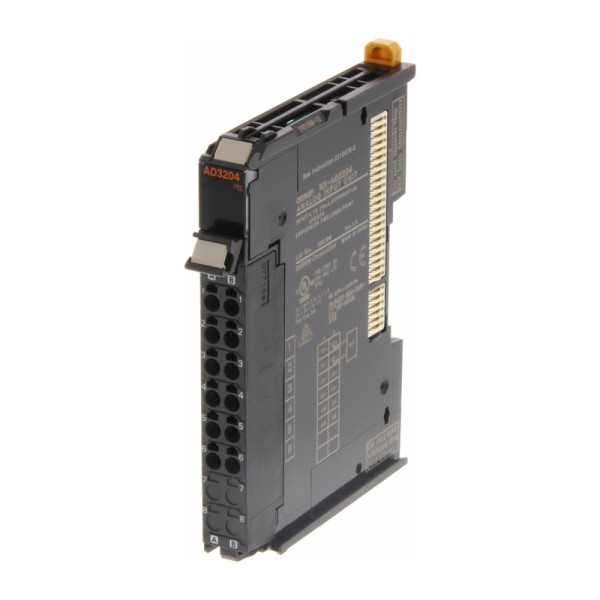

NX-AD3204 модуль аналогового ввода Omron
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
В реальных шкафах управления аналоговые токовые петли 4-20 мА - это не учебный стенд, а десятки метров кабеля рядом с частотниками, пускателями и сварочными аппаратами. На таких объектах мы обычно сталкиваемся с двумя проблемами: наводки дают дрожание показаний, а обслуживание превращается в квест из-за клемм и плотной компоновки. NX-AD3204 модуль аналогового ввода Omron как раз закрывает эти риски на уровне аппаратной части и удобства монтажа.
NX-AD3204 OMRON в составе станции NX
Модуль рассчитан на токовые датчики 4-20 мА и работает в архитектуре NX I/O Bus. Для нас важно, что обработка каналов выполнена с независимым циклом: это упрощает диагностику и делает поведение входов предсказуемым при изменении загрузки CPU или обмена по шине. В задачах регулирования это чувствуется сразу - меньше сюрпризов по задержкам и проще выдерживать динамику контура.
По скорости тоже есть практический смысл: преобразование порядка 250 мкс на канал (в сумме около 1 мс на модуль) позволяет уверенно снимать быстрые изменения процесса. Пример из типовых: контроль давления после клапана с пульсациями или мониторинг расхода на импульсных насосах - где лишняя задержка на входе превращается в перерегулирование ПИД.
Как NX-AD3204 OMRON держит помехи и землю
Когда рядом стоит привод, основная ошибка - надеяться только на экранирование кабеля. Здесь полезна гальваническая развязка (питание через трансформатор, сигнальная часть через цифровой изолятор) и развязка между входной частью и шиной NX. В эксплуатации это снижает вероятность замыкания по земле через несколько датчиков и уменьшает влияние разности потенциалов между участками оборудования.
Отдельно отметим помехоустойчивость по линии питания до 2 кВ по IEC 61000-4-4. На практике это как раз те самые быстрые пачки помех при коммутации катушек и контакторов. Если модуль их переваривает аппаратно, мы реже видим ложные скачки в трендах и меньше тратим времени на охоту за фантомными авариями.
Точность и разрешение - что это дает на объекте
С точки зрения метрологии здесь важны две вещи: общая погрешность и разрядность. Погрешность в типовых условиях (при 25 °C) заявлена на уровне ±0.2% полной шкалы, а в расширенном диапазоне шкафа (0…+55 °C) - ±0.4% полной шкалы. Это напрямую влияет на то, насколько честно мы отработаем границы сигнализации и калибровку технологических защит.
Разрядность 13 бит и разрешение 1/8000 полной шкалы в реальном проекте дают более плавное представление сигнала без ступенек. Например, на датчике уровня 4-20 мА в узком диапазоне резервуара это помогает стабильнее держать уставку и уменьшает дергание исполнительного механизма при работе с гистерезисом. Плюс модуль допускает расширение диапазона преобразования до -5…105% от полной шкалы - удобно для диагностики обрыва/завала датчика и отлова некорректной калибровки, когда сигнал вылезает за номинал, но нам нужно это увидеть, а не получить молча обрезанный предел.
Монтаж и обслуживание в плотном шкафу
Мы часто собираем станции с высокой плотностью I/O, где каждый миллиметр важен. Ширина модуля 12 мм - это экономия места на рейке, особенно когда рядом идут дискретные модули, силовые клеммы и источники питания. Подключение через пружинные Push-in клеммы и съёмная клеммная колодка решают две практические задачи: ускоряют первичную расключку и позволяют снять модуль на замену, не раскручивая и не переподписывая жилы. В эксплуатации это снижает простой - особенно на линиях, где доступ в шкаф ограничен по времени.
Для полевых условий полезны и механические показатели: вибро- и ударостойкость рассчитаны на промышленную среду. Это актуально для станков, транспортных систем, упаковочного оборудования, где шкаф может получать регулярные встряски, а контакт в клеммах обязан оставаться стабильным.
Границы по входу и защита от ошибок подключения
В реальной жизни монтажники иногда путают полярность или пытаются прозвонить петлю неподходящим прибором. Предельно допустимый входной сигнал до ±30 мА дает запас по живучести на таких инцидентах. В сочетании с дифференциальным типом входной цепи это помогает аккуратнее переживать нестандартные режимы, не превращая одну ошибку в дорогостоящий ремонт станции.
Если вам нужен модуль на 4 токовых канала 4-20 мА для станции NX с понятной диагностикой, устойчивостью к помехам и нормальной ремонтопригодностью, берите NX-AD3204 и закладывайте его в спецификацию - подготовим к отгрузке и поможем сверить совместимость по составу узла.
- Температура хранения−25…+70 °C
- СерияNX
- Количество аналоговых входов4
- Высота100 мм
- Глубина71 мм
- Максимальная высота эксплуатации2000
- МонтажНа DIN-рейке в шкафу управления
- Рабочая температура0…+55 °c
- Степень защитыIP20
- Ширина12 мм
- Тип модуляАналоговый ввод-вывод
- Масса70 кг
- Степень загрязнения2 или ниже
- Вибростойкость5…8,4 Гц: амплитуда 3,5 мм; 8,4…150 Гц: 9,8 м/с²; 100 мин по каждой оси
- Ударостойкость147 м/с²; по 3 удара по каждой оси
- Сопротивление заземления100 Ом
- Категория перенапряженияII
- Съёмная клеммная колодкаПоддерживается
- Входное сопротивление250 Ом кОм
- Сопротивление изоляцииНе менее 20 МОм при 100 В DC, между изолированными цепями
- Разрешение преобразования1/8000 (полной шкалы)
- Тип изделияМодуль аналогового ввода
- Рабочая влажность10…95, без конденсации и обледенения %
- Среда эксплуатацииБез коррозионных газов
- Помехоустойчивость2 кВ по линии питания; IEC 61000-4-4
- Тип шины ввода-выводаNX I/O Bus
- Подключение ввода-выводаБезвинтовые пружинные клеммы Push-in
- Количество разъёмов ввода-вывода1
- Потребление модуля с CPU1.25 Вт, макс.
- Потребление модуля с шинным интерфейсом0.9 Вт, макс.
- Внешние клеммыПружинная безвинтовая колодка (12 клемм)
- Обработка сигналовНезависимый цикл
- Электрическая прочность изоляции510 В АC в течение 1 мин; ток утечки не более 5 мА
- Гальваническая развязкаПитание — трансформатор; сигналы — цифровой изолятор
- Диапазоны аналогового входа4…20 мА
- Разрядность аналогового входа13 бит
- Тип входной цепиДифференциальный
- Время преобразования на модуль1 мс
- Диапазон входа4…20 мА
- Диапазон преобразования входа-5…105% (полной шкалы)
- Предельно допустимый входной сигнал±30 мА
- Общая погрешность при 25 °C±0.2% (полной шкалы)
- Общая погрешность при 0…55 °C±0.4% (полной шкалы)
- Время преобразования250 мкс/канал
- Развязка каналовМежду входами/выходами и шиной NX
