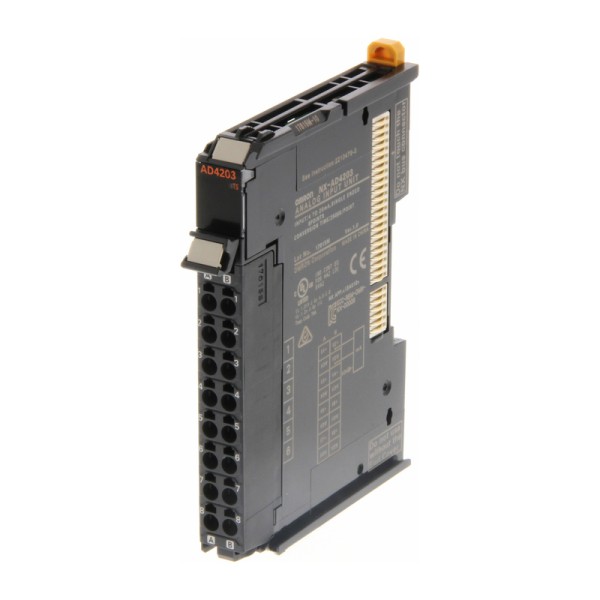

NX-AD4203 модуль аналогового ввода Omron
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
В реальных шкафах управления аналоговые сигналы редко бывают идеальными: длинные трассы до датчиков, наводки от частотников, общий контур заземления, периодические пуски двигателей. Поэтому при выборе модуля аналогового ввода мы всегда смотрим не только на формат сигнала 4-20 мА, но и на то, как модуль переживает помехи, вибрацию и ошибки монтажа. NX-AD4203 модуль аналогового ввода OMRON как раз из той категории, где инженерные мелочи в сумме дают стабильность на объекте.
OMRON NX-AD4203 в составе NX I/O: когда важна предсказуемая дискретизация
Этот модуль рассчитан на токовые петли 4-20 мА и полезен там, где измерение должно быть повторяемым при динамике процесса. Типовой пример - контроль расхода и давления в узле дозирования: сигнал меняется быстро, а регулятор в ПЛК чувствителен к задержкам. Здесь важны и время преобразования, и обработка сигналов в независимом цикле. На практике это означает, что при нагрузке на CPU из-за логики или обмена по сети аналоговые значения не начинают плавать по времени прихода, а остаются равномерно обновляемыми, что упрощает настройку PID и диагностику трендов.
Разрешение 1/8000 и 13-битная разрядность дают достаточную градацию для большинства промышленных датчиков 4-20 мА. Это не про лабораторную точность, а про то, чтобы в SCADA и в архиве не видеть ступенчатый график и не ловить ложные срабатывания порогов при мелких колебаниях вокруг уставки.
NX-AD4203 OMRON: защита от помех и разделение цепей на уровне конструкции
В цеховой среде модуль обычно страдает не от номинальных режимов, а от переходных процессов. Для этого у NX-AD4203 предусмотрена помехоустойчивость по линии питания по IEC 61000-4-4. В эксплуатации это заметно, когда рядом работают контакторы, сварка или частотные преобразователи: при корректной разводке питания и экранировании токовых петель входные значения не уходят в выбросы, а CPU не получает событийных лавин из-за кратковременных провалов или импульсных наводок.
Отдельно отмечаем гальваническую развязку: питание выполнено через трансформатор, сигналы - через цифровой изолятор, плюс развязка каналов между входами/выходами и шиной NX. Для нас это практическая страховка от типовой ошибки, когда полевой 0 В оказывается не тем же потенциалом, что шкафной 0 В, либо на объекте неожиданно появляется паразитный ток по экрану. Развязка снижает риск замыкания через коммуникационную шину и помогает удержать систему в работоспособном состоянии до приезда сервисной бригады.
Монтаж и подключение: где экономится время на пусконаладке
При плотной компоновке шкафа критичны габариты и удобство обслуживания. Модуль узкий, под DIN-рейку, с безвинтовыми пружинными клеммами Push-in и съёмной клеммной колодкой. В полевых условиях это ускоряет коммутацию и снижает число типовых дефектов: недотянутых винтов, оборванных жил при многократной перекоммутации, проблем с виброразгрузкой. На пуске это чувствуется особенно, когда нужно быстро перекинуть канал на резервный датчик или локализовать неисправность, не разбирая весь жгут.
Входное сопротивление на уровне десятков кОм важно для токовой петли тем, что не создаёт лишней нагрузки на датчик и позволяет корректно работать с барьерами искрозащиты или гальваноразвязками, если они стоят в цепи 4-20 мА. Предельно допустимый входной сигнал по току даёт запас по ошибкам подключения и аварийным режимам датчика, когда петля выходит за штатный диапазон.
Надёжность в механике и климате: почему это не формальность
Вибростойкость и ударостойкость у модулей ввода-вывода напрямую влияют на количество плавающих отказов. Мы встречали ситуации, когда шкаф установлен на раме рядом с насосом или компрессором: микровибрации постепенно разрабатывают контактные соединения и дают периодические обрывы. Здесь сочетание вибростойкости, пружинных клемм и корректной фиксации на DIN-рейке снижает вероятность таких дефектов.
Рабочий диапазон температур и влажности рассчитан на типовой промышленный шкаф без конденсации. Это важно, потому что большинство проблем с аналогом начинается не с электроники, а с условий: точка росы, запотевание, токи утечки. Если соблюдаем степень загрязнения и нормальное заземление с контролем сопротивления, модуль работает предсказуемо годами, без деградации изоляции и накапливания ошибок измерения.
- Применение: токовые датчики давления, расхода, уровня, положения с выходом 4-20 мА; контуры регулирования с требованиями к стабильной дискретизации.
- Типовой сценарий: компактные острова NX рядом с оборудованием, где нужно собрать 8 каналов аналогового ввода в минимальной ширине и без лишней тепловой нагрузки на шкаф.
- Диагностика: удобнее отлавливать обрыв петли, выход сигнала за диапазон и проблемы с экранированием, когда модуль не подвержен случайным помеховым выбросам.
Если нужна замена или закладка в новый проект: подберём совместимые компоненты NX, проверим по схеме токовые петли и выдадим рекомендации по экранам, земле и защите питания. Передавайте спецификацию на NX-AD4203 - оперативно подготовим поставку и техническую увязку.
- Температура хранения−25…+70 °C
- СерияNX
- Количество аналоговых входов8
- Высота100 мм
- Глубина71 мм
- Максимальная высота эксплуатации2000
- МонтажНа DIN-рейке в шкафу управления
- Рабочая температура0…+55 °c
- Степень защитыIP20
- Ширина12 мм
- Тип модуляАналоговый ввод-вывод
- Масса70 кг
- Степень загрязнения2 или ниже
- Вибростойкость5…8,4 Гц: амплитуда 3,5 мм; 8,4…150 Гц: 9,8 м/с²; 100 мин по каждой оси
- Ударостойкость147 м/с²; по 3 удара по каждой оси
- Сопротивление заземления100 Ом
- Категория перенапряженияII
- Съёмная клеммная колодкаПоддерживается
- Входное сопротивление85 Ом кОм
- Сопротивление изоляцииНе менее 20 МОм при 100 В DC, между изолированными цепями
- Разрешение преобразования1/8000 (полной шкалы)
- Тип изделияМодуль аналогового ввода
- Рабочая влажность10…95, без конденсации и обледенения %
- Среда эксплуатацииБез коррозионных газов
- Помехоустойчивость2 кВ по линии питания; IEC 61000-4-4
- Тип шины ввода-выводаNX I/O Bus
- Подключение ввода-выводаБезвинтовые пружинные клеммы Push-in
- Количество разъёмов ввода-вывода1
- Потребление модуля с CPU1.4 Вт, макс.
- Потребление модуля с шинным интерфейсом1.05 Вт, макс.
- Внешние клеммыПружинная безвинтовая колодка (16 клемм)
- Обработка сигналовНезависимый цикл
- Источник питания ввода-выводаОт шины NX
- Допустимый ток клемм питания ввода-выводаIOV: 0.1 А/клемму макс.
- Электрическая прочность изоляции510 В АC в течение 1 мин; ток утечки не более 5 мА
- Гальваническая развязкаПитание — трансформатор; сигналы — цифровой изолятор
- Диапазоны аналогового входа4…20 мА
- Разрядность аналогового входа13 бит
- Тип входной цепиОднополярный
- Время преобразования на модуль2 мс
- Диапазон входа4…20 мА
- Диапазон преобразования входа-5…105% (полной шкалы)
- Предельно допустимый входной сигнал±30 мА
- Общая погрешность при 25 °C±0.2% (полной шкалы)
- Общая погрешность при 0…55 °C±0.4% (полной шкалы)
- Время преобразования250 мкс/канал
- Развязка каналовМежду входами/выходами и шиной NX
