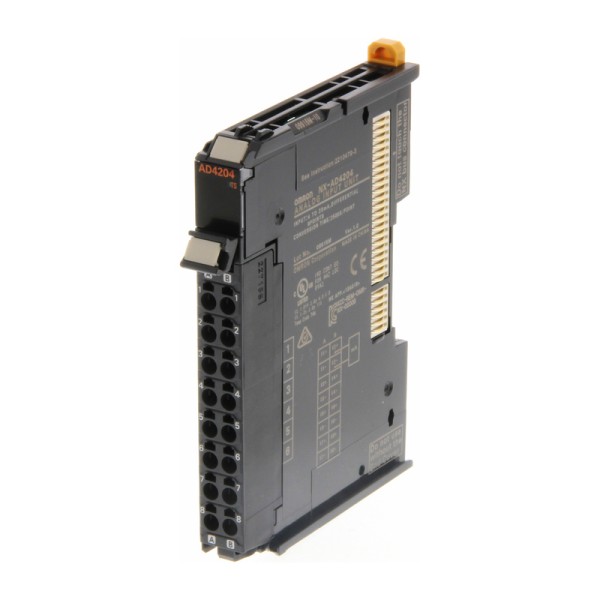

NX-AD4204 модуль аналогового ввода Omron
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
В реальной эксплуатации модуль аналогового ввода берут не ради цифр в паспорте, а чтобы спокойно снимать токовые сигналы с датчиков и не ловить дрейф, наводки и случайные обрывы на клеммах. В шкафах, где рядом частотники, пускатели и длинные кабельные трассы, именно аналоговый ввод первым начинает показывать проблемы системы: плавающие значения, периодические выбросы, разъезд показаний между каналами. Поэтому при выборе мы всегда смотрим на архитектуру развязки, устойчивость к помехам, скорость и удобство обслуживания.
OMRON NX-AD4204: что дает в шкафу управления
NX-AD4204 модуль аналогового ввода Omron рассчитан на токовый диапазон 4-20 мА и закрывает типовые задачи по сбору технологических параметров: давление, расход, уровень, разрежение, положение клапана с позиционером. Токовая петля в промышленности живет дольше напряжения по простой причине: на длинных линиях она менее чувствительна к падению напряжения и наводкам. При этом модуль корректно обрабатывает выход за границы шкалы, что важно для диагностики - можно отличить реальную аварию процесса от обрыва линии или неверной коммутации.
Отдельно отмечаем дифференциальный тип входной цепи. На практике это снижает влияние разности потенциалов земли между датчиком и шкафом, особенно на объектах с распределенной энергетикой, где земля гуляет и появляются паразитные токи по экранам.
Модуль аналогового ввода OMRON NX-AD4204 в быстрых контурах
Время преобразования здесь позволяет уверенно работать не только в медленной диспетчеризации, но и в задачах, где данные нужны с небольшой задержкой: стабилизация давления на насосной группе, контроль расхода на дозировании, отслеживание перепада на фильтрах. Когда на модуле несколько каналов, важна предсказуемость обновления: понятный цикл опроса помогает корректно настроить фильтрацию, антидребезг и реакцию ПИД-регулятора. В результате контур перестает перерегулировывать из-за запаздывания измерения, а оператор видит более честную картину процесса.
Разрешение и разрядность важны не сами по себе, а в связке с шумами на линии и качеством первичного преобразователя. На типовом датчике давления 0-10 бар с выходом 4-20 мА нормальная цель - получить стабильное измерение без дрожания в младших разрядах и без ступенек при малых изменениях. С учетом заявленной погрешности модуль подходит для технологических измерений и контуров регулирования, где требуется повторяемость и адекватная диагностика.
Развязка и помехоустойчивость как основа надежности
Мы всегда проверяем, как выполнена гальваническая развязка. Здесь она реализована по питанию через трансформатор, а по сигналам - через цифровой изолятор, плюс развязка между входами/выходами и шиной NX. В эксплуатации это означает два практических эффекта:
- меньше шансов затащить помеху из полевой части в системную шину, а затем в CPU и соседние модули;
- проще жить с датчиками, установленными на удаленных металлоконструкциях и трубопроводах, где возможны наводки и импульсные перенапряжения.
Помехоустойчивость по линии питания по IEC 61000-4-4 - это не формальность. В цеху с коммутацией индуктивных нагрузок быстрые импульсы по питанию появляются регулярно. Модуль, который держит такие воздействия, не уходит в хаотические ошибки измерения и не заставляет искать фантомные неисправности в датчиках.
Монтаж, коммутация и обслуживание без лишней возни
В шкафной сборке ценится не только точность, но и то, как быстро можно смонтировать и обслужить канал. Пружинные безвинтовые клеммы Push-in дают стабильный контакт без протяжки и без зависимости от аккуратности монтажника с отверткой. Это особенно заметно на вибронагруженных объектах и на оборудовании с регулярными сервисными работами. Поддержка съемной клеммной колодки ускоряет замену модуля: сняли колодку с проводами, переставили на новый - и минимизировали риск перепутать жилы при аварийной замене.
Компактная ширина помогает держать плотность I/O в узких шкафах и локальных постах. А механическая стойкость к вибрации и ударным воздействиям полезна не только на транспорте - на насосных, компрессорных и линиях розлива вибрация в шкафу тоже не редкость, особенно при слабой раме или неправильной компоновке.
Практические сценарии применения NX-серии
Чаще всего этот модуль ставим в составе распределенного ввода-вывода NX рядом с технологией, чтобы не тянуть аналоговые линии через весь цех. Пример: 6-8 датчиков давления и расхода на узле фильтрации. Токовые петли заводим в NX-AD4204, а дальше по NX I/O Bus данные уходят к контроллеру. В результате сокращаем длину аналоговых трасс, уменьшаем риск наводок и получаем более стабильные тренды для технолога.
Еще один типовой кейс - модернизация существующей станции, где нужно аккуратно подключиться к действующим 4-20 мА датчикам без перекоммутации всей системы. За счет понятной диагностики по выходу за шкалу легче на пусконаладке ловить переполюсовку, обрыв и ошибки в маркировке.
Если нужно собрать надежный токовый ввод 4-20 мА в архитектуре NX с нормальной развязкой и обслуживаемой коммутацией, закладывайте NX-AD4204 в спецификацию и передавайте нам схему подключения - проверим совместимость по петлям, заземлению и помеховой обстановке.
- Температура хранения−25…+70 °C
- СерияNX
- Количество аналоговых входов8
- Высота100 мм
- Глубина71 мм
- Максимальная высота эксплуатации2000
- МонтажНа DIN-рейке в шкафу управления
- Рабочая температура0…+55 °c
- Степень защитыIP20
- Ширина12 мм
- Тип модуляАналоговый ввод-вывод
- Масса70 кг
- Степень загрязнения2 или ниже
- Вибростойкость5…8,4 Гц: амплитуда 3,5 мм; 8,4…150 Гц: 9,8 м/с²; 100 мин по каждой оси
- Ударостойкость147 м/с²; по 3 удара по каждой оси
- Сопротивление заземления100 Ом
- Категория перенапряженияII
- Съёмная клеммная колодкаПоддерживается
- Входное сопротивление85 Ом кОм
- Сопротивление изоляцииНе менее 20 МОм при 100 В DC, между изолированными цепями
- Разрешение преобразования1/8000 (полной шкалы)
- Тип изделияМодуль аналогового ввода
- Рабочая влажность10…95, без конденсации и обледенения %
- Среда эксплуатацииБез коррозионных газов
- Помехоустойчивость2 кВ по линии питания; IEC 61000-4-4
- Тип шины ввода-выводаNX I/O Bus
- Подключение ввода-выводаБезвинтовые пружинные клеммы Push-in
- Количество разъёмов ввода-вывода1
- Потребление модуля с CPU1.4 Вт, макс.
- Потребление модуля с шинным интерфейсом1.05 Вт, макс.
- Внешние клеммыПружинная безвинтовая колодка (16 клемм)
- Обработка сигналовНезависимый цикл
- Электрическая прочность изоляции510 В АC в течение 1 мин; ток утечки не более 5 мА
- Гальваническая развязкаПитание — трансформатор; сигналы — цифровой изолятор
- Диапазоны аналогового входа4…20 мА
- Разрядность аналогового входа13 бит
- Тип входной цепиДифференциальный
- Время преобразования на модуль2 мс
- Диапазон входа4…20 мА
- Диапазон преобразования входа-5…105% (полной шкалы)
- Предельно допустимый входной сигнал±30 мА
- Общая погрешность при 25 °C±0.2% (полной шкалы)
- Общая погрешность при 0…55 °C±0.4% (полной шкалы)
- Время преобразования250 мкс/канал
- Развязка каналовМежду входами/выходами и шиной NX
