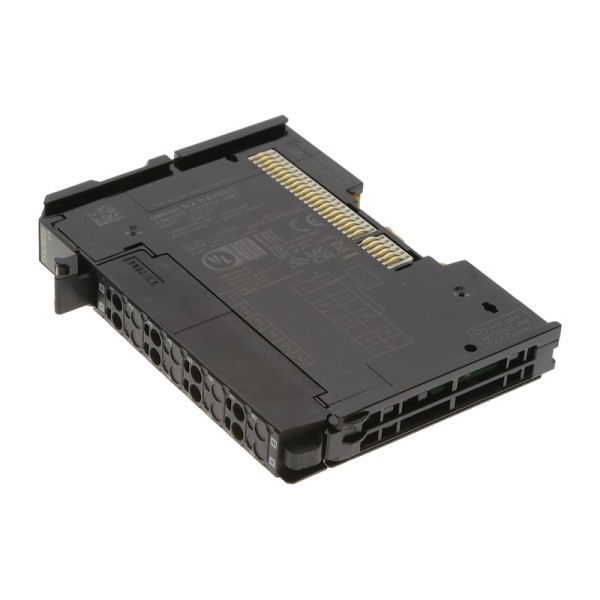

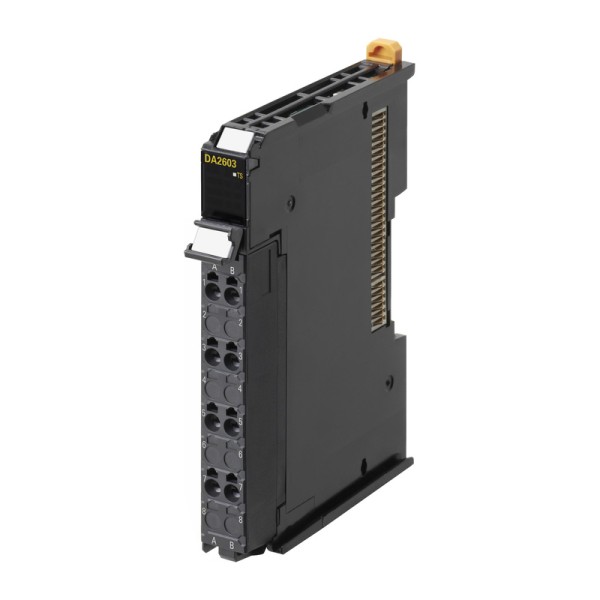

NX-DA2603 модуль аналогового вывода Omron
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
В реальных шкафах управления аналоговый выход часто оказывается узким местом: то привод ловит наводки и начинает гулять по скорости, то регулятор клапана не выходит на уставку из-за просадки по нагрузке, то при коммутациях рядом срабатывает защита. Мы ставим NX-DA2603 модуль аналогового вывода OMRON в тех узлах, где важны повторяемость уставки, предсказуемое поведение при помехах и нормальная сервисопригодность на объекте.
OMRON NX-DA2603 в контуре управления
Типовой сценарий - управление частотником по -10…+10 В и параллельно задание позиции на электроприводной заслонке или дозирующем клапане. Два независимых аналоговых канала позволяют развести задачи: один выход отдать под скорость/момент, второй - под технологическую уставку (например, давление или разрежение через внешний позиционер). При этом важно, что модуль работает в независимом цикле обработки сигналов: выход обновляется ритмично и не зависит от того, как загружен CPU логикой, обменом по сети или обработкой событий. На практике это уменьшает дрожание уставки на быстрых контурах и упрощает настройку ПИД.
Почему характеристики NX-DA2603 серии NX важны на объекте
Для аналоговых выходов критичны три вещи: дискретность, скорость обновления и погрешность по температуре. Здесь применено 13-битное формирование, и этого достаточно, чтобы на типовых приводах не видеть ступенчатость на малых скоростях. Время преобразования порядка сотен микросекунд на канал дает быстрый отклик в связке с сервопневматикой, магнитопорошковыми тормозами, лабораторными насосами, где задержки сразу проявляются перерегулированием.
По точности модуль держит стабильность в рабочем диапазоне температур шкафа. Это не абстрактная цифра из паспорта - это то, что спасает от ситуации, когда линия утром запускается нормально, а после прогрева шкафа уставка давления уплывает и приходится компенсировать в софте. Мы обычно закладываем это при выборе архитектуры: лучше потратить время на корректный модуль вывода, чем потом бороться с дрейфом на уровне технолога.
Электрика и помехоустойчивость OMRON NX-DA2603
В шкафах с частотниками, контакторами и длинными аналоговыми линиями решает развязка и стойкость к быстрым помехам. В NX-DA2603 развязка выполнена по питанию и по сигналам между каналами/шиной NX, что снижает риск заноса помехи с силовой части на системную шину и обратно. Стойкость к импульсным помехам по питанию уровня 2 кВ по IEC 61000-4-4 - это практическая защита от типовых проблем при коммутации катушек и при неидеальной разводке земли в старых цехах.
Отдельно отмечаем низкое выходное сопротивление и корректную работу с нагрузкой от 5 кОм: это позволяет без сюрпризов подключать входы приводов и регуляторов, а также использовать буферные усилители там, где надо разнести сигнал на несколько потребителей. В инженерной эксплуатации это означает меньше нестабильных режимов и меньше времени на поиск, почему на клеммах одно напряжение, а на устройстве на конце линии другое.
Монтаж, клеммы и обслуживание
Модуль узкий, ставится на DIN-рейку и не раздувает шкаф, что важно, когда NX-станция собирается плотной линейкой рядом с источниками питания и сетевыми интерфейсами. Подключение выполнено на push-in пружинных клеммах со съемной колодкой. Для нас это не про удобство в теории, а про ремонтопригодность: при замене модуля в работающем шкафу не приходится перезачищать жилы и заново протягивать винты. На пусконаладке это экономит время, а в эксплуатации снижает риск плохого контакта после повторных обслуживаний.
По механике модуль рассчитан на вибрации и удары, которые встречаются рядом с прессами, упаковочными машинами, транспортерами. Мы не рассматриваем это как экзотику: даже аккуратный шкаф на раме может получать приличные вибронагрузки от оборудования через пол и металлоконструкции, и лучше, когда I/O не требует потом охоты за плавающими неисправностями.
Практические замечания по применению
- Для стабильного аналогового управления приводами держим силовые и аналоговые трассы раздельно, а экран заводим на землю по правилам объекта. Модуль хорошо переносит помехи, но физику монтажа он не отменяет.
- При масштабировании уставки в инженерной конфигурации учитываем расширенный диапазон преобразования по шкале - это полезно для калибровки и компенсации, если на исполнительном устройстве есть небольшой сдвиг нуля.
- Для контуров с требованиями к повторяемости (дозирование, натяжение, давление) заранее планируем проверку фактического сигнала на клеммах при прогреве шкафа и под нагрузкой.
Если нужен стабильный -10…+10 В для промышленного контура и предсказуемая работа в зашумленном шкафу, закладываем NX-DA2603 в спецификацию и подбираем обвязку под вашу NX-станцию - передавайте схему и требования к исполнительным механизмам.
- Температура хранения−25…+70 °C
- СерияNX
- Количество аналоговых выходов2
- Высота100 мм
- Глубина71 мм
- Максимальная высота эксплуатации2000
- МонтажНа DIN-рейке в шкафу управления
- Рабочая температура0…+55 °c
- Степень защитыIP20
- Ширина12 мм
- Тип модуляАналоговый ввод-вывод
- Масса70 кг
- Степень загрязнения2 или ниже
- Вибростойкость5…8,4 Гц: амплитуда 3,5 мм; 8,4…150 Гц: 9,8 м/с²; 100 мин по каждой оси
- Ударостойкость147 м/с²; по 3 удара по каждой оси
- Сопротивление заземления100 Ом
- Категория перенапряженияII
- Съёмная клеммная колодкаПоддерживается
- Сопротивление изоляцииНе менее 20 МОм при 100 В DC, между изолированными цепями
- Разрешение преобразования1/8000 (полной шкалы)
- Выходное сопротивление0.5 Ом макс. Ом
- Тип изделияМодуль аналогового вывода
- Рабочая влажность10…95, без конденсации и обледенения %
- Среда эксплуатацииБез коррозионных газов
- Помехоустойчивость2 кВ по линии питания; IEC 61000-4-4
- Тип шины ввода-выводаNX I/O Bus
- Подключение ввода-выводаБезвинтовые пружинные клеммы Push-in
- Количество разъёмов ввода-вывода1
- Потребление модуля с CPU1.4 Вт, макс.
- Потребление модуля с шинным интерфейсом1.1 Вт, макс.
- Внешние клеммыПружинная безвинтовая колодка (8 клемм)
- Обработка сигналовНезависимый цикл
- Источник питания ввода-выводаОт шины NX
- Допустимый ток клемм питания ввода-выводаIOV: 0.1 А/клемму макс., IOG: 0.1 А/клемму макс.
- Электрическая прочность изоляции510 В АC в течение 1 мин; ток утечки не более 5 мА
- Гальваническая развязкаПитание — трансформатор; сигналы — цифровой изолятор
- Время преобразования на модуль0.5 мс
- Общая погрешность при 25 °C±0.3% (полной шкалы)
- Общая погрешность при 0…55 °C±0.5% (полной шкалы)
- Время преобразования250 мкс/канал
- Развязка каналовМежду входами/выходами и шиной NX
- Диапазоны аналогового выхода-10…10 В
- Разрядность аналогового выхода13 бит
- Диапазон выхода-10…+10 В
- Диапазон преобразования выхода-5…105% (полной шкалы)
- Сопротивление нагрузки5 кОм мин.
