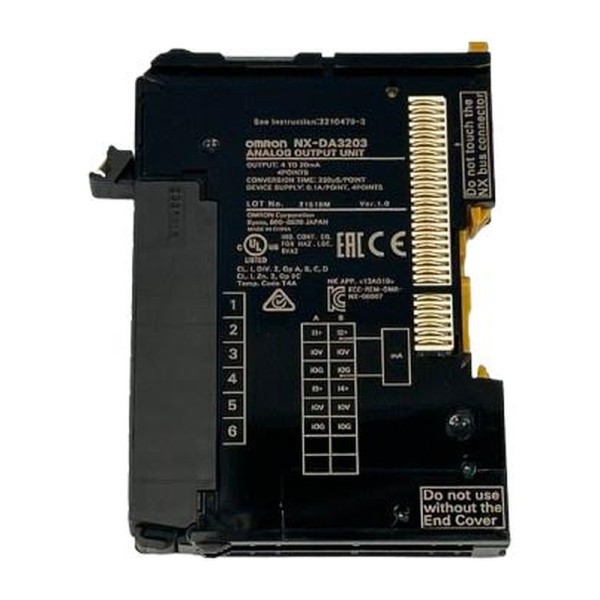

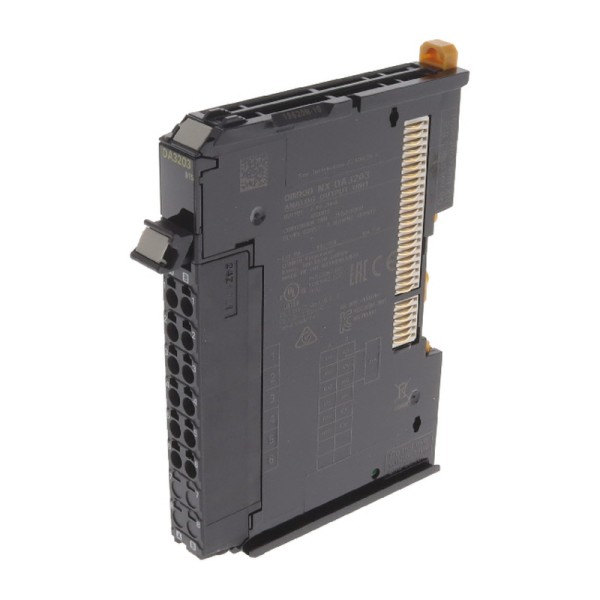

NX-DA3203 модуль аналогового вывода Omron
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
В типовом шкафу управления аналоговый выход чаще всего вспоминают, когда уже начались странности: клапан не держит позицию, частотник уходит в аварию по входу задания, а технолог жалуется на дрожание расхода. На практике корень проблемы часто не в исполнительном механизме, а в качестве формирования токовой петли, заземлении и помехозащищенности узла. Поэтому к модулю аналогового вывода мы относимся как к измерительному прибору, а не как к простому интерфейсу.
OMRON NX-DA3203 модуль аналогового вывода в задачах токовой петли
NX-DA3203 модуль аналогового вывода OMRON рассчитан на работу с промышленным стандартом 4-20 мА. Такой диапазон выбирают не из привычки: токовая петля нормально переносит длинные кабели, хуже реагирует на падения напряжения по линии и позволяет диагностировать обрыв (0 мА) как отдельное состояние. В эксплуатации это означает более предсказуемую работу регулирования на удаленных объектах - от дозирования реагентов до задания скорости на преобразователь частоты.
Важный момент - модуль отрабатывает команды в независимом цикле обработки сигналов. В реальных проектах это полезно, когда на CPU висит много логики, сетевых задач или визуализации: аналоговый выход сохраняет стабильную динамику обновления и не начинает запаздывать из-за загрузки основного контроллера. Для контуров ПИД это напрямую влияет на перерегулирование и устойчивость.
NX-DA3203 OMRON: скорость обновления и дискретность, которые видно на объекте
На токовом выходе важны не только верхнеуровневые цифры, но и их прикладной смысл. Быстрое преобразование по каналу дает более частое обновление задания - это заметно, когда мы управляем, например, электропневмопозиционером на клапане с быстрым процессом или делаем плавный профиль разгона на приводе через аналоговое задание. Чем меньше задержка на формирование значения, тем проще добиться повторяемой динамики без костылей в программе.
Разрядность выхода в связке с разрешением по полной шкале влияет на шаг задания. На медленных процессах это не критично, а вот на дозирующих насосах или при управлении натяжением (тангенциальные приводы, намотка) слишком крупный шаг быстро превращается в микроколебания. Здесь NX-DA3203 дает нормальную гранулярность, и регулятор не вынужден компенсировать ступеньки.
Также полезен расширенный диапазон преобразования относительно полной шкалы. В жизни это помогает аккуратно отрабатывать калибровку и технологические допуски: например, если клапан начинает уверенно открываться только с 4,3 мА, мы можем программно поджать нижнюю точку, не упираясь в жесткий предел.
Развязка и стойкость к помехам как основа надежного контура
На промышленных площадках модуль аналогового вывода живет рядом с пускателями, частотниками и силовыми шинами. Поэтому мы всегда смотрим на гальваническую развязку и помехоустойчивость. В NX-DA3203 развязка выполнена по питанию и по сигналам, а также обеспечено разделение между каналами/цепями ввода-вывода и шиной NX. На практике это снижает риск ловить на аналоговом задании наводки от коммутаций, а также уменьшает вероятность того, что ошибка по земле или пробой на внешней стороне утащит за собой внутреннюю шину.
Отдельно отметим устойчивость к быстрым импульсным помехам по линии питания. Это тот случай, когда модуль не должен уходить в непредсказуемое состояние при щелчках контакторов и при сбросе/наборе нагрузки. В шкафах с плотной компоновкой это экономит время на поиске фантомных причин, когда технологический параметр плавает только во время коммутаций.
Монтаж и подключение: то, что ускоряет пусконаладку
В NX серии ценим механику и подключение не меньше, чем электрические параметры. Узкий корпус и монтаж на DIN-рейку позволяют плотнее собрать станцию NX I/O, а пружинные клеммы Push-in упрощают полевое подключение. В пусконаладке это дает два практических эффекта: меньше времени на обжим/подтяжку и меньше вероятности получить отвалившийся провод от вибрации или температурных циклов.
Съемная клеммная колодка - полезная деталь для сервисных работ. Когда нужно заменить модуль или временно снять его для диагностики, мы не разбираем всю проводку и не рискуем перепутать жилы. Это особенно заметно на объектах с короткими окнами остановки.
Эксплуатационные ограничения, о которых стоит помнить заранее
При проектировании токовой петли учитываем допустимую нагрузку по сопротивлению. Если поставить в линию лишние барьеры/изоляторы и собрать большую суммарную нагрузку, верхняя точка 20 мА может не дотягиваться, и ошибка будет выглядеть как некорректная калибровка.
Для стабильности аналогового задания держим дисциплину по земле: отдельная шина PE, контроль сопротивления заземления, грамотная прокладка экранированных кабелей и разнесение с силовыми трассами. Хорошая развязка модуля помогает, но не заменяет нормальную электромонтажную культуру.
Если шкаф стоит на вибронагруженном оборудовании (компрессорные, линии с редукторами, транспортерами), полезно, что модуль рассчитан на вибрационные воздействия по осям в широком диапазоне частот. Это напрямую влияет на сохранение контакта в клеммах и ресурс электроники.
Если подбираем аналоговый вывод под 4-20 мА для станции NX и хотим предсказуемую динамику, нормальную помехозащищенность и удобное обслуживание, закладываем NX-DA3203 в спецификацию и согласуем схему включения под вашу нагрузку и кабельные трассы. Передавайте данные по исполнительным устройствам - проверим петлю и поможем закрыть узел без сюрпризов на пуске.
- Температура хранения−25…+70 °C
- СерияNX
- Количество аналоговых выходов4
- Высота100 мм
- Глубина71 мм
- Максимальная высота эксплуатации2000
- МонтажНа DIN-рейке в шкафу управления
- Рабочая температура0…+55 °c
- Степень защитыIP20
- Ширина12 мм
- Тип модуляАналоговый ввод-вывод
- Масса70 кг
- Степень загрязнения2 или ниже
- Вибростойкость5…8,4 Гц: амплитуда 3,5 мм; 8,4…150 Гц: 9,8 м/с²; 100 мин по каждой оси
- Ударостойкость147 м/с²; по 3 удара по каждой оси
- Сопротивление заземления100 Ом
- Категория перенапряженияII
- Съёмная клеммная колодкаПоддерживается
- Сопротивление изоляцииНе менее 20 МОм при 100 В DC, между изолированными цепями
- Разрешение преобразования1/8000 (полной шкалы)
- Тип изделияМодуль аналогового вывода
- Рабочая влажность10…95, без конденсации и обледенения %
- Среда эксплуатацииБез коррозионных газов
- Помехоустойчивость2 кВ по линии питания; IEC 61000-4-4
- Тип шины ввода-выводаNX I/O Bus
- Подключение ввода-выводаБезвинтовые пружинные клеммы Push-in
- Количество разъёмов ввода-вывода1
- Потребление модуля с CPU2.1 Вт, макс.
- Потребление модуля с шинным интерфейсом1.8 Вт, макс.
- Внешние клеммыПружинная безвинтовая колодка (12 клемм)
- Обработка сигналовНезависимый цикл
- Источник питания ввода-выводаОт шины NX
- Допустимый ток клемм питания ввода-выводаIOV: 0.1 А/клемму макс., IOG: 0.1 А/клемму макс.
- Электрическая прочность изоляции510 В АC в течение 1 мин; ток утечки не более 5 мА
- Гальваническая развязкаПитание — трансформатор; сигналы — цифровой изолятор
- Время преобразования на модуль1 мс
- Общая погрешность при 25 °C±0.3% (полной шкалы)
- Общая погрешность при 0…55 °C±0.6% (полной шкалы)
- Время преобразования250 мкс/канал
- Развязка каналовМежду входами/выходами и шиной NX
- Диапазоны аналогового выхода4…20 мА
- Разрядность аналогового выхода13 бит
- Диапазон выхода4…20 мА
- Диапазон преобразования выхода-5…105% (полной шкалы)
- Сопротивление нагрузки350 Ом макс.
