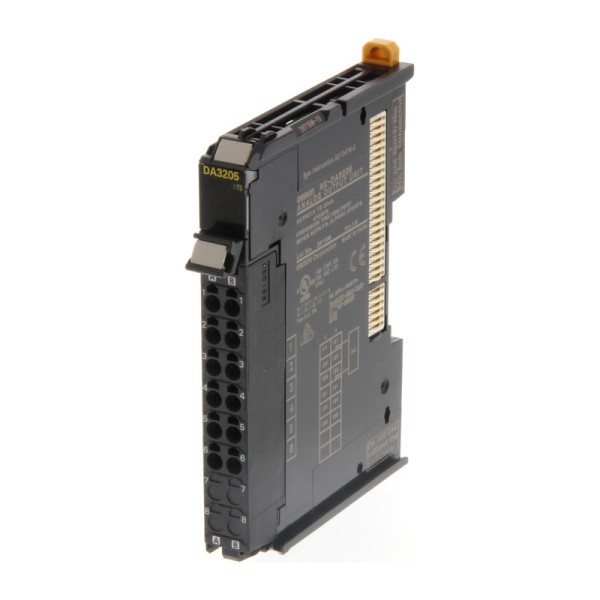

NX-DA3205 модуль аналогового вывода Omron
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
В типовом шкафу управления аналоговый выход - это не про цифры в спецификации, а про стабильное управление исполнительным механизмом. На практике это дозирующий клапан, частотник с токовой уставкой, позиционер, I/P-преобразователь, регулятор давления или расхода. Если выход дрожит, имеет задержку или ловит наводки - контур начинает подгуливать, а технологи видят то перерасход, то нестабильное качество. Мы ставим NX-DA3205 модуль аналогового вывода OMRON туда, где важна предсказуемость токового сигнала 4-20 мА и аккуратное поведение канала при переходных процессах.
OMRON NX-DA3205 в контуре регулирования
Модуль рассчитан на 4 токовых канала 4-20 мА. Такой формат удобно закрывает типовые группы: 2-3 регулирующих клапана и один резерв, либо четыре независимых контура (например, давление, расход, уровень и дозирование). Важный момент - синхронная обработка сигналов на NX-шине. В реальном ПИД-контуре это снижает рассогласование по времени между каналами, когда несколько исполнительных механизмов должны отрабатывать согласованно (смесительные узлы, каскадные регуляторы, параллельные дозаторы).
Время преобразования 10 мкс на канал (0,04 мс на модуль) полезно не только на быстрых объектах. Даже в медленной гидравлике быстрое и повторяемое обновление уменьшает ступенчатость уставки при мелком шаге задания и упрощает настройку фильтров - меньше приходится маскировать артефакты цифро-аналогового тракта.
NX-DA3205 модуль аналогового вывода OMRON: точность, которая влияет на технологию
Для токового выхода критичны две вещи: абсолютная ошибка и воспроизводимость. При 25 °C общая погрешность заявлена до ±0,1% полной шкалы, в диапазоне 0…+55 °C - до ±0,3%. В эксплуатации это означает, что при пересчете 4-20 мА в физическую величину у вас не поплывут границы дозирования и не придется постоянно подстраивать коэффициенты в ПЛК после сезонных изменений температуры в шкафу.
Разрешение 1/30000 и 15-битная разрядность дают нормальную дискретность задания. Пример из практики: управление клапаном пара по уставке расхода. Когда шаг по выходу слишком крупный, клапан начинает ходить рывками, а ПИД-компенсация превращается в подергивания. С данным модулем дискретность достаточно мелкая, чтобы держать плавность регулирования без искусственного замедления.
Диапазон преобразования -5…105% полной шкалы помогает при калибровке и при обработке аварийных сценариев. Мы иногда используем небольшой выход за границы как сервисный режим для проверки цепи и реакции исполнительного механизма, не меняя основную шкалу технологического параметра.
Электрическая живучесть: развязка, помехи, изоляция
В промышленных шкафах наводки чаще приходят не из воздуха, а по земле и питанию: рядом частотники, пускатели, сварка, длинные трассы. Здесь важны гальваническая развязка по питанию (через трансформатор) и развязка сигналов цифровым изолятором, плюс развязка между выходами и NX-шиной. Это снижает риск, что импульсные помехи с силовой части утащат на себя аналоговую землю и дадут ложное изменение тока в петле.
Помехоустойчивость по линии питания 2 кВ (IEC 61000-4-4) - это практический запас по быстрым переходным процессам. В реальных условиях он уменьшает вероятность редких, но неприятных событий: единичные сбои канала при коммутации нагрузки в соседнем модуле или при включении контактора вентилятора шкафа.
По изоляции и электрической прочности (испытание 510 В AC в течение 1 минуты) модуль уверенно вписывается в нормальную архитектуру распределенного ввода-вывода, где полевая часть и логика разделены, а монтажники не всегда идеально разводят кабели по лоткам.
Монтаж и обслуживание в шкафу
Ширина 12 мм - это плотная компоновка на DIN-рейке без ощущения, что вы распухаете шкаф из-за аналоговых модулей. При этом не стоит забывать про тепловой режим: при рабочих 0…+55 °C и потреблении порядка 1,8-2,1 Вт на модуль важно держать нормальную вентиляцию и не прижимать вплотную тепловыделяющие устройства.
Подключение через безвинтовые пружинные клеммы Push-in и съемную клеммную колодку ускоряет ввод в эксплуатацию и сервис. В полевых работах это означает, что при диагностике можно быстро перекинуть модуль, не раскурочивая весь жгут. Пружинная схема также стабильнее по контакту на вибрации, чем винтовые зажимы, где многое зависит от момента затяжки и качества наконечника.
Механическая стойкость и условия среды
Для оборудования на насосных, компрессорных, вблизи редукторов и виброузлов важны вибро- и ударостойкость. Параметры по вибрации и ударам позволяют держать модуль в шкафах, где микровибрации идут постоянно, а редкие механические воздействия возможны при обслуживании. Степень защиты IP20 предполагает установку внутри шкафа - и это правильно для аналоговых цепей: меньше грязи, меньше конденсата, меньше сюрпризов по изоляции.
Диапазон влажности 10…95% без конденсации - типовой для промышленной автоматики, но мы всегда обращаем внимание на точку росы. Если шкаф стоит у ворот или в неотапливаемом помещении, лучше предусмотреть обогрев или вентиляцию с осушением, иначе токовые петли начнут ловить утечки по клеммам и экрану.
Где NX-DA3205 раскрывается лучше всего
- управление позиционерами и I/P-преобразователями 4-20 мА на клапанах в узлах регулирования;
- дозирование реагентов по расходу с требованием к повторяемости и плавности задания;
- задающие сигналы на приводы и регуляторы, где токовый интерфейс используется как помехоустойчивый стандарт на длинных линиях;
- модернизация шкафов, где важно уплотнить компоновку и ускорить сервис за счет съемных клемм.
Если нужно аккуратно вывести 4 канала 4-20 мА в распределенной системе NX без сюрпризов по помехам и обслуживанию, закладывайте NX-DA3205 и согласуем схему включения, экранирование и проверку петли на объекте.
- Температура хранения−25…+70 °C
- СерияNX
- Количество аналоговых выходов4
- Высота100 мм
- Глубина71 мм
- Максимальная высота эксплуатации2000
- МонтажНа DIN-рейке в шкафу управления
- Рабочая температура0…+55 °c
- Степень защитыIP20
- Ширина12 мм
- Тип модуляАналоговый ввод-вывод
- Масса70 кг
- Степень загрязнения2 или ниже
- Вибростойкость5…8,4 Гц: амплитуда 3,5 мм; 8,4…150 Гц: 9,8 м/с²; 100 мин по каждой оси
- Ударостойкость147 м/с²; по 3 удара по каждой оси
- Сопротивление заземления100 Ом
- Категория перенапряженияII
- Съёмная клеммная колодкаПоддерживается
- Сопротивление изоляцииНе менее 20 МОм при 100 В DC, между изолированными цепями
- Разрешение преобразования1/30000 (полной шкалы)
- Тип изделияМодуль аналогового вывода
- Рабочая влажность10…95, без конденсации и обледенения %
- Среда эксплуатацииБез коррозионных газов
- Помехоустойчивость2 кВ по линии питания; IEC 61000-4-4
- Тип шины ввода-выводаNX I/O Bus
- Подключение ввода-выводаБезвинтовые пружинные клеммы Push-in
- Количество разъёмов ввода-вывода1
- Потребление модуля с CPU2.1 Вт, макс.
- Потребление модуля с шинным интерфейсом1.8 Вт, макс.
- Внешние клеммыПружинная безвинтовая колодка (12 клемм)
- Обработка сигналовСинхронный
- Источник питания ввода-выводаОт шины NX
- Допустимый ток клемм питания ввода-выводаIOV: 0.1 А/клемму макс., IOG: 0.1 А/клемму макс.
- Электрическая прочность изоляции510 В АC в течение 1 мин; ток утечки не более 5 мА
- Гальваническая развязкаПитание — трансформатор; сигналы — цифровой изолятор
- Время преобразования на модуль0.04 мс
- Общая погрешность при 25 °C±0.1% (полной шкалы)
- Общая погрешность при 0…55 °C±0.3% (полной шкалы)
- Время преобразования10 мкс/канал
- Развязка каналовМежду входами/выходами и шиной NX
- Диапазоны аналогового выхода4…20 мА
- Разрядность аналогового выхода15 бит
- Диапазон выхода4…20 мА
- Диапазон преобразования выхода-5…105% (полной шкалы)
- Сопротивление нагрузки350 Ом макс.
