Когда в линии нужно не просто выдать аналоговый сигнал, а сделать это предсказуемо и повторяемо, всплывают типовые проблемы: дрейф уставки при нагреве шкафа, наводки от частотника, разный потенциал земли на участке, и в итоге клапан начинает жить своей жизнью. В таких задачах мы обычно закладываем модуль, который держит точность в реальных условиях и не требует постоянной подстройки при вводе в эксплуатацию. NX-DA3603 модуль аналогового вывода OMRON как раз из этой категории - компактный аналоговый вывод серии NX, рассчитанный на плотную компоновку и промышленную эксплуатацию.
OMRON NX-DA3603 в контуре управления
Модуль дает 4 независимых аналоговых выхода по напряжению -10…+10 В. На практике это закрывает большинство типовых приводных и регулирующих задач: задание скорости для преобразователя частоты, уставка на позиционер клапана, управление сервоприводом/усилителем с аналоговым входом, формирование опорного сигнала для внешнего регулятора. Важно, что выход рассчитан на работу с высокоомной нагрузкой (типично входы приводов и контроллеров), а низкое выходное сопротивление помогает не ловить лишнюю чувствительность к наводкам и падениям на проводах в пределах шкафа.
Отдельно отметим полезный для наладки диапазон преобразования выхода с выходом за пределы 0…100% шкалы. В реальной пусконаладке это удобно для проверки насыщения, диагностики инверсий, контроля запаса по регулированию и корректной отработки аварийных режимов (например, принудительный выход в мин/макс без пересчета инженерных единиц в ПЛК).
NX-DA3603 OMRON: точность и динамика без сюрпризов
Для аналоговых сигналов решают две вещи: насколько точно держим значение и насколько быстро обновляем канал. Здесь реализовано преобразование с разрядностью 13 бит и независимым циклом обработки. В эксплуатации это выражается в более гладком управлении исполнительными механизмами: меньше ступенчатости при малых изменениях задания, проще вывести устойчивый контур на клапане с чувствительным позиционером, меньше риск получить автоколебания на границе зон нечувствительности.
По времени обновления модуль рассчитан на быстрые контуры: преобразование на канал выполняется за сотни микросекунд, а на модуль - порядка миллисекунды. Это важно не только для скоростных регулирований, но и для согласованной работы нескольких аналоговых каналов. Пример: два выхода задают расход и давление на тестовом стенде. Чем ближе по времени обновление, тем проще поймать воспроизводимый режим без паразитных переходных процессов.
Электрическая развязка и стойкость к помехам в шкафу
В промышленных шкафах главные враги аналога - импульсные помехи и разность потенциалов между цепями. Здесь предусмотрена гальваническая развязка: питание разделено через трансформатор, сигнальная часть - через цифровой изолятор, плюс развязка каналов относительно шины NX. На практике это уменьшает шанс, что броски по питанию или помехи от коммутации индуктивностей утащат выход в неверное значение или вызовут сбои обмена по внутренней шине ввода-вывода.
Помехоустойчивость по быстрым переходным процессам на линии питания на уровне промышленного стандарта (IEC 61000-4-4) - это не абстрактная цифра. Мы регулярно видим ситуацию, когда в одном шкафу живут контакторы, ПЧ и аналоговые цепи. При корректной развязке и нормальной схеме заземления аналоговый выход ведет себя стабильно даже при жесткой коммутации нагрузки.
Монтаж, клеммы и обслуживание на объекте

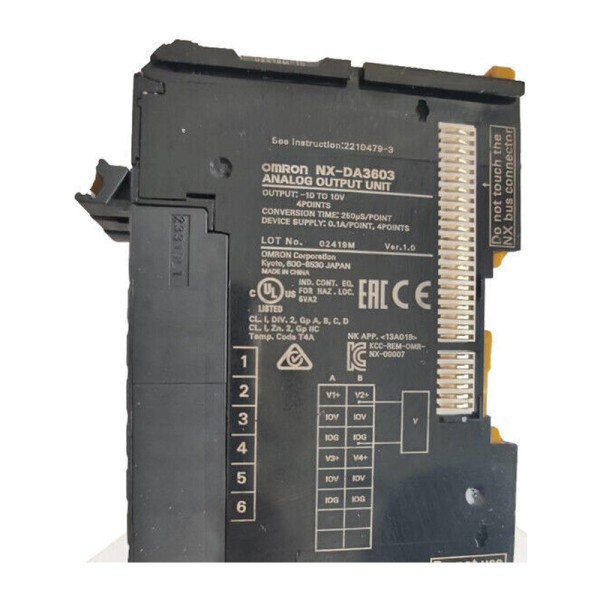

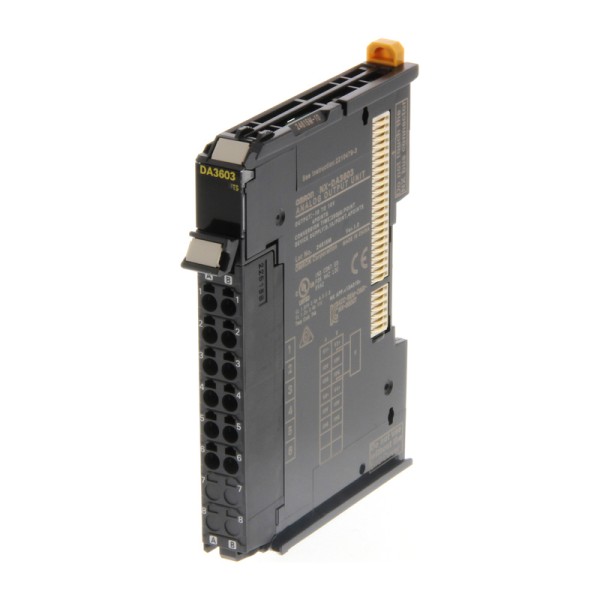

Серия NX подразумевает модульную компоновку на DIN-рейке, где ширина каждого миллиметра имеет значение. NX-DA3603 узкий, что позволяет собрать плотную станцию I/O рядом с машиной и сократить длину аналоговых линий до исполнительных механизмов. В результате меньше наводок, проще экранирование, быстрее диагностика.
Подключение выполнено через безвинтовые пружинные клеммы Push-in со съемной колодкой. В эксплуатации это экономит время: при замене модуля не нужно расключать поле заново, достаточно переставить клеммник. Пружинный контакт также практичнее винта на вибронагруженных участках - не требует регулярной протяжки и меньше зависит от качества монтажа конкретным монтажником.
Ограничение по току на клеммах питания ввода-вывода дисциплинирует схему: питание цепей I/O нужно разводить правильно, не пытаясь протащить через один клеммный участок все сразу. Это снижает локальный нагрев и помогает держать стабильность аналоговых трактов.
Надежность в механике и климатике
Для машин с постоянной вибрацией (упаковка, транспортировка, вибропитатели) важны вибро- и ударостойкость. Здесь они заданы в инженерных единицах по частотным диапазонам и ускорениям, то есть модуль рассчитан на типовую промышленную механику, а не только на лабораторный шкаф. По климату рабочий диапазон температур 0…+55 °C и влажность до 95% без конденсации - это реальный цех при нормальной вентиляции шкафа. Степень защиты IP20 означает, что модуль рассчитан на установку внутри шкафа управления, где соблюдены требования по загрязнению и отсутствуют коррозионные газы.
Практические примеры, где модуль раскрывается
- Управление частотником по аналогу -10…+10 В, когда нужен простой и быстрый канал задания без зависимости от протокола и задержек сети.
- Задание на позиционер регулирующего клапана с требованием стабильности при прогреве шкафа и минимальной чувствительности к импульсным помехам от коммутации.
- Стенды испытаний, где 3-4 аналоговых уставки должны обновляться синхронно и повторяемо, иначе измерения плавают от цикла к циклу.
Если подбираем аналоговый вывод под серию NX и важно получить стабильное напряжение в промышленной среде с нормальной развязкой и удобным обслуживанием - закладываем NX-DA3603 в спецификацию и согласуем схему включения и заземления под ваш шкаф. Передайте нам состав станции NX и тип нагрузки на выходах - проверим совместимость и дадим рекомендации по подключению.
- Температура хранения−25…+70 °C
- СерияNX
- Количество аналоговых выходов4
- Высота100 мм
- Глубина71 мм
- Максимальная высота эксплуатации2000
- МонтажНа DIN-рейке в шкафу управления
- Рабочая температура0…+55 °c
- Степень защитыIP20
- Ширина12 мм
- Тип модуляАналоговый ввод-вывод
- Масса70 кг
- Степень загрязнения2 или ниже
- Вибростойкость5…8,4 Гц: амплитуда 3,5 мм; 8,4…150 Гц: 9,8 м/с²; 100 мин по каждой оси
- Ударостойкость147 м/с²; по 3 удара по каждой оси
- Сопротивление заземления100 Ом
- Категория перенапряженияII
- Съёмная клеммная колодкаПоддерживается
- Сопротивление изоляцииНе менее 20 МОм при 100 В DC, между изолированными цепями
- Разрешение преобразования1/8000 (полной шкалы)
- Выходное сопротивление0.5 Ом макс. Ом
- Тип изделияМодуль аналогового вывода
- Рабочая влажность10…95, без конденсации и обледенения %
- Среда эксплуатацииБез коррозионных газов
- Помехоустойчивость2 кВ по линии питания; IEC 61000-4-4
- Тип шины ввода-выводаNX I/O Bus
- Подключение ввода-выводаБезвинтовые пружинные клеммы Push-in
- Количество разъёмов ввода-вывода1
- Потребление модуля с CPU1.35 Вт, макс.
- Потребление модуля с шинным интерфейсом1.25 Вт, макс.
- Внешние клеммыПружинная безвинтовая колодка (12 клемм)
- Обработка сигналовНезависимый цикл
- Источник питания ввода-выводаОт шины NX
- Допустимый ток клемм питания ввода-выводаIOV: 0.1 А/клемму макс., IOG: 0.1 А/клемму макс.
- Электрическая прочность изоляции510 В АC в течение 1 мин; ток утечки не более 5 мА
- Гальваническая развязкаПитание — трансформатор; сигналы — цифровой изолятор
- Время преобразования на модуль1 мс
- Общая погрешность при 25 °C±0.3% (полной шкалы)
- Общая погрешность при 0…55 °C±0.5% (полной шкалы)
- Время преобразования250 мкс/канал
- Развязка каналовМежду входами/выходами и шиной NX
- Диапазоны аналогового выхода-10…10 В
- Разрядность аналогового выхода13 бит
- Диапазон выхода-10…+10 В
- Диапазон преобразования выхода-5…105% (полной шкалы)
- Сопротивление нагрузки5 кОм мин.
