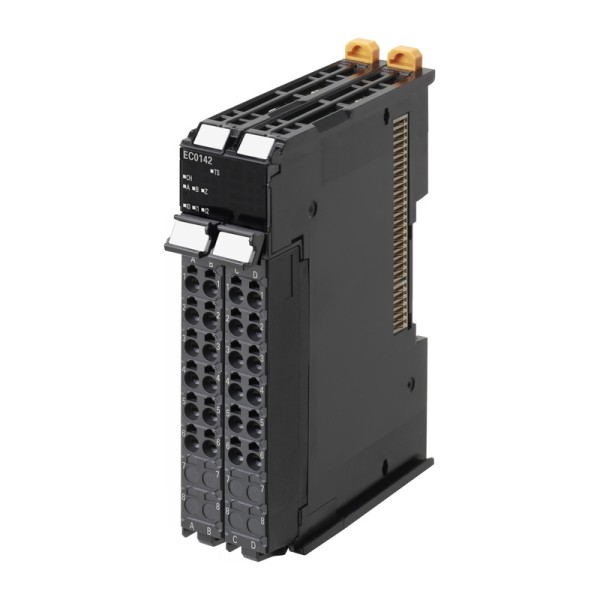

NX-EC0142 модуль входа инкрементального энкодера Omron
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
Когда на линии нужна стабильная обратная связь по положению, чаще всего начинают с энкодера, а заканчивают борьбой с помехами, пропусками импульсов и дрожанием счёта на высоких скоростях. Мы обычно видим это на упаковочных машинах, резке, печатных секциях, транспортёрах с метками: механика работает, а контроллер получает не то, что ожидали. NX-EC0142 модуль входа инкрементального энкодера OMRON решает задачу именно на уровне входного тракта и обработки, а не попытками лечить софтом уже испорченный сигнал.
OMRON NX-EC0142: что даёт в реальной эксплуатации
Ключевой момент - модуль рассчитан на линейный приёмник RS-422. Это важно не в теории, а в шкафах с частотниками, сервоприводами и сваркой, где наводки и разность потенциалов по земле неизбежны. Дифференциальная передача по A/B (и Z при необходимости) в паре с оптопарной гальванической развязкой снижает риск ложных фронтов и защищает логику станции от мусора по экрану и общей шине.
Отдельно отметим гистерезис входа и пороги переключения: они определяют, насколько вход устойчив к дребезгу и просадкам, когда энкодер питается по длинному кабелю или через промежуточные клеммники. На практике это проявляется как исчезновение редких, но крайне неприятных разовых скачков позиции, из-за которых сыпется синхронизация ножа, этикетировщика или маркера.
NX-EC0142 OMRON в задачах высокоскоростного счёта
Если узел разгоняется быстро, модуль должен успевать отрабатывать фронты. Здесь важна не только заявленная максимальная частота, но и то, как она интерпретируется в режимах квадратуры. В квадратурном ×4 мы фактически увеличиваем разрешение, но одновременно поднимаем требования к качеству формы импульса и запасу по частоте. В реальных проектах мы используем это так: на валу стоит энкодер с умеренным PPR, а добор точности делаем режимом ×4 - получаем более гладкое регулирование скорости и точнее позиционируем метку без замены датчика.
Диапазон счётчика 32-битного уровня даёт большой запас по накоплению импульсов. Это удобно в непрерывных процессах (намотка, протяжка, дозирование), где вы не хотите каждые несколько минут принудительно обнулять значение и усложнять логику пересчёта. При необходимости можно выбрать кольцевой или линейный тип счётчика - под угловые координаты или под линейную длину.
Интеграция NX-EC0142 модуль входа инкрементального энкодера OMRON в шкафу
По монтажу это стандарт для линейки NX - DIN-рейка, компактная ширина и нормальная компоновка по глубине. В плотных шкафах это критично: модуль не только должен встать по месту, но и позволить нормально уложить пары энкодера с соблюдением радиусов и экранирования.
Безвинтовые клеммы Push-in ускоряют сборку и уменьшают число отказов из-за недотяжки. Мы сталкивались, что на вибронагруженных установках винтовые клеммы со временем теряют контакт, и проблема выглядит как плавающая ошибка энкодера. Push-in в таких случаях ведёт себя предсказуемее, а обслуживание сводится к проверке обжима наконечника и фиксации проводника.
Сценарии применения и почему важны внешние входы
Помимо каналов энкодера, модуль даёт внешние входы PNP, которые полезны не как формальная опция, а как инструмент технолога:
- Сброс и предустановка - типовой сценарий для мерной протяжки: датчик метки даёт команду предустановки, и дальше считаем длину от репера без сложных вычислений в ПЛК.
- Разрешение счёта - удобно на циклических механизмах: пока каретка в холостом ходе, счёт блокируем и не собираем шум.
- Фиксация значения (защёлки) - полезна для точной привязки события к положению. Например, фотодатчик увидел край изделия, а позицию нужно зафиксировать аппаратно, не надеясь на задержки опроса и джиттер задачи.
Такие аппаратные функции обычно дают более повторяемый результат, чем попытка ловить фронты задачей ПЛК, особенно при высокой загрузке контроллера и сетевом обмене.
Надёжность в промышленной среде
В шкафах управления модуль живёт рядом с источниками помех и в условиях вибрации. Поэтому имеют значение испытания по помехоустойчивости (включая быстрые переходные процессы по IEC 61000-4-4), а также ударо- и вибростойкость. Это не просто цифры из паспорта: при монтаже на дверце шкафа или на раме машины вибрация реально может влиять на контактные соединения и на стабильность питания ввода-вывода. При корректном заземлении и сопротивлении заземляющего проводника в пределах нормы снижается шанс ловить случайные сбои от импульсных наводок.
Рабочие температурные и влажностные условия закрывают типовой диапазон цеха без конденсации. Это важно для линий с мойкой или с перепадами температуры, где конденсат может привести не к мгновенному отказу, а к деградации изоляции и редким, трудно диагностируемым сбоям.
Если вам нужен предсказуемый счёт инкрементального энкодера в составе NX-станции и вы хотите убрать проблемы с фронтами, защёлками и сбросом на уровне железа, берите NX-EC0142 в спецификацию и закладывайте корректную разводку пар RS-422, экран и нормальную землю - поможем проверить схему включения и подобрать обвязку под ваш механизм.
- Температура хранения−25…+70 °C
- СерияNX
- Высота100 мм
- Глубина80 мм
- Максимальная высота эксплуатации2000
- МонтажНа DIN-рейке в шкафу управления
- Рабочая температура0…+55 °c
- Ширина24 мм
- Масса130 кг
- Степень загрязнения2 или ниже
- Вибростойкость5…8,4 Гц: амплитуда 3,5 мм; 8,4…150 Гц: 9,8 м/с²; 100 мин по каждой оси
- Ударостойкость147 м/с²; по 3 удара по каждой оси
- Сопротивление заземления100 Ом
- Категория перенапряженияII
- Тип дискретных входовЛинейный приёмник RS-422; внешние входы PNP
- Сопротивление изоляцииНе менее 20 МОм при 100 В DC, между изолированными цепями
- Максимальная частота энкодера4000 кГц
- Тип изделияМодуль входа инкрементального энкодера
- Рабочая влажность10…95, без конденсации и обледенения %
- Среда эксплуатацииБез коррозионных газов
- Помехоустойчивость2 кВ по линии питания; IEC 61000-4-4
- Потребление модуля с CPU1.5 Вт, макс.
- Потребление модуля с шинным интерфейсом1.05 Вт, макс.
- Внешние клеммыБезвинтовая колодка Push-in (12 клемм × 2)
- Количество каналов энкодера1
- Диапазон счётчика−2147483648…2147483647 импульсов
- Высокий уровень сигнала энкодераVIT+: 0.1 В мин.
- Низкий уровень сигнала энкодераVIT-: -0.1 В мин.
- Гистерезис входа энкодераVhys (VIT+ - ВIT-): 60 мВ
- Частотная характеристика энкодераФазы А и B: Однофазный сигнал 4 МГц (квадратурный вход x4: 1 МГц), Фаза Z: 1 МГц
- Порог включения входа15 В DC мин./3 мА мин.
- Порог отключения входа4.0 В DC макс./1 мА макс.
- Допустимый ток клемм питания ввода-выводаIOV: 0.1 А макс. на клемму IOG: 0.1 А макс. на клемму
- Электрическая прочность изоляции510 В АC в течение 1 мин; ток утечки не более 5 мА
- Гальваническая развязкаОптопара
- Тип счётчикаКольцевой или линейный
- Режим счётаКвадратурный ×2/×4; импульсы + направление; раздельные импульсы вверх/вниз
- Управление счётчикомРазрешение счёта, сброс, предустановка
- Фиксация значенияДве внешние и одна внутренняя защёлка
- ИзмеренияЧастота и период импульсов
- Количество внешних входов3
