Когда в шкафу управления собираем распределенный ввод-вывод, главная цель - получить предсказуемую задержку обмена и стабильность сети при любом режиме: пуск, аварийный останов, переключение рецептов, сервисная диагностика. Именно здесь шинный интерфейс EtherCAT NX-ECC202 серии NX работает как граница между контроллером и модульной станцией NX I/O Bus: с одной стороны - детерминированный EtherCAT, с другой - внутренняя шина NX с питанием и адресацией модулей.

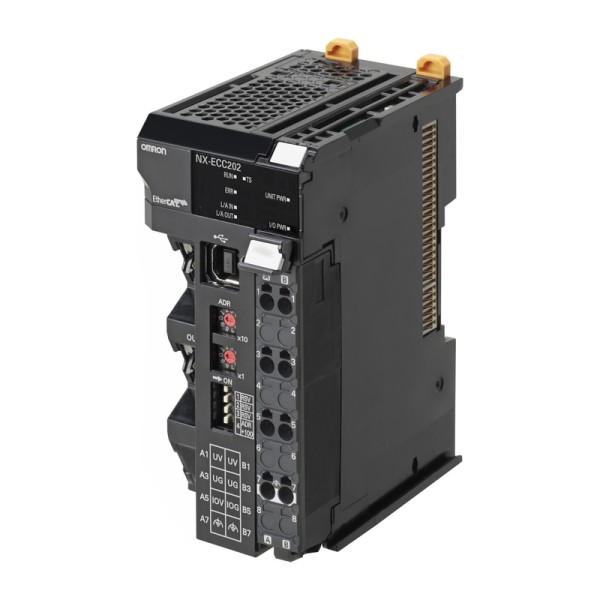

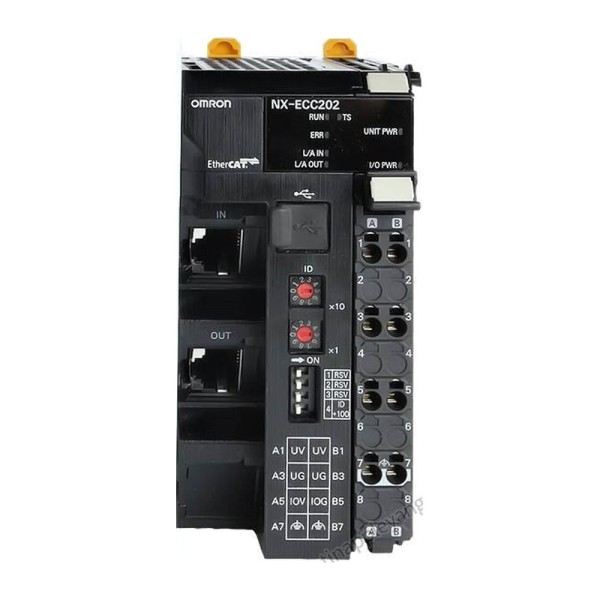

OMRON NX-ECC202 в составе станции NX I/O
Мы используем NX-ECC202 как ведомый узел EtherCAT для построения удаленных островов ввода-вывода и локальных станций в шкафу. Практический смысл двух RJ45-портов в том, что линию можно вести транзитом дальше по кольцу/линии без внешнего коммутатора - удобно в конвейерных системах и на модульных машинах, где сеть тянется секциями. На уровне пусконаладки это экономит время: меньше точек отказа, проще трассировка, меньше неопределенности при поиске разрывов.
Внутри станции модуль берет на себя питание шины NX (ограничение по мощности важно учитывать при длинных наборах модулей) и обеспечивает корректную инициализацию до 63 модулей. На реальном объекте это означает, что один интерфейс закрывает как компактную станцию на 10-15 модулей, так и насыщенный узел с дискретными, аналоговыми и специальными модулями, если разложить нагрузку по питанию и теплу.
Шинный интерфейс ethercat NX-ECC202 OMRON: эксплуатационные нюансы
В спецификациях часто смотрят только на скорость сети, но в жизни важнее устойчивость к помехам и механике. NX-ECC202 рассчитан на промышленный шкаф: нормальная работа в диапазоне температур, высокая рабочая влажность без конденсации, степень защиты IP20 - то есть ставим внутри шкафа, а не в поле. У нас в проектах это типовая компоновка: интерфейсный модуль на DIN-рейке, рядом клеммы питания, далее цепочка модулей NX.
Помехоустойчивость по линии питания по IEC 61000-4-4 критична там, где рядом частотники, пускатели и сварочное оборудование. Если питание и экранирование сделаны правильно, сеть EtherCAT остается стабильной даже при жестких коммутациях. Требование по заземлению тоже не формальность: при сопротивлении заземления в разумных пределах проще удержать уровень помех и избежать плавающих потенциалов, которые проявляются как редкие и трудноуловимые ошибки связи.
Отдельно отмечаем вибро- и ударостойкость. Для машин с механическими ударами (прессы, упаковка, транспортеры с редукторами) это напрямую влияет на то, будет ли узел годами работать без самопроизвольных обрывов контакта на клеммах и без деградации разъемов. На практике мы дополнительно контролируем качество DIN-рейки, фиксируем проводку и не оставляем тяжелые жгуты висеть на разъемах.
Подключение и сервис через USB на NX-ECC202 OMRON
Наличие USB 2.0 Type B - это не про постоянную связь, а про инженерные задачи: диагностика на месте, обновления, проверка конфигурации и быстрый доступ к сервисным данным при отладке. Важно соблюдать ограничение по длине USB-кабеля: это не прихоть производителя, а реальная гарантия, что в момент, когда вам нужно снять логи или проверить параметры, соединение не будет нестабильным из-за наводок и потерь.
Мини-пример из практики: на линии розлива периодически появлялись кратковременные ошибки по входам. Через сервисный доступ локально проверили состояние сети, исключили проблемы EtherCAT, затем уже пошли по цепочке питания датчиков и нашли просадку на одном участке 24 В. Без быстрого доступа к диагностике часто начинают с замены модулей, а это лишнее время простоя и риск внести новую ошибку.
Монтаж и среда
NX-ECC202 рассчитан на установку в шкафу на DIN-рейку. Мы всегда закладываем запас по месту под укладку патч-кордов и радиусы изгиба, чтобы не перегружать RJ45. Ограничение по длине сегмента Ethernet нужно помнить при протяженных линиях: если узлы раскиданы по цеху, иногда правильнее разделить сеть по шкафам или добавить промежуточную архитектуру на уровне контроллера, чем пытаться тянуть один непрерывный участок через все оборудование.
Среда без коррозионных газов и степень загрязнения 2 - это стандарт для нормальных электротехнических помещений. Если объект агрессивный (кислоты, щелочи, пары), мы обычно решаем это шкафом с соответствующим исполнением и фильтрацией, а не пытаемся компенсировать условия выбором модулей.
Для комплектации станции указывайте: артикул NX-ECC202 шинный интерфейс ethercat Omron. Подберем совместимые модули NX, проверим топологию EtherCAT и дадим рекомендации по питанию и заземлению под ваши условия. Отправляйте схему шкафа и список сигналов - соберем узел без сюрпризов на пуске.
- Температура хранения−25…+70 °C
- СерияNX
- Высота100 мм
- Глубина71 мм
- Максимальная высота эксплуатации2000
- МонтажНа DIN-рейке в шкафу управления
- Рабочая температура0…+55 °c
- Степень защитыIP20
- Ширина46 мм
- Тип модуляСетевой интерфейсный модуль
- Масса170 кг
- Степень загрязнения2 или ниже
- Вибростойкость5…8,4 Гц: амплитуда 3,5 мм; 8,4…150 Гц: 9,8 м/с²; 100 мин по каждой оси
- Ударостойкость147 м/с²; по 3 удара по каждой оси
- Интерфейс USBUSB 2.0, тип B
- Сопротивление заземления100 Ом
- Категория перенапряженияII
- Тип изделияШинный интерфейс EtherCAT
- Количество портов USB1
- Рабочая влажность10…95, без конденсации и обледенения %
- Среда эксплуатацииБез коррозионных газов
- Помехоустойчивость2 кВ по линии питания; IEC 61000-4-4
- Тип шины ввода-выводаNX I/O Bus
- Напряжение питания DC20,4…28,8 В
- Интерфейсы связиEtherCAT, ведомый
- Мощность питания шины NX10 Вт, макс.
- Количество портов связи2
- Максимум подключаемых модулей NX63
- Скорость сети100 Мбит/с
- Максимальная длина сетевого сегмента100 м
- Порты RJ452
- Максимальная длина USB5 м
- Номинальное питание ввода-вывода DC5…24 В
- Комплектная торцевая крышкаNX-END01
