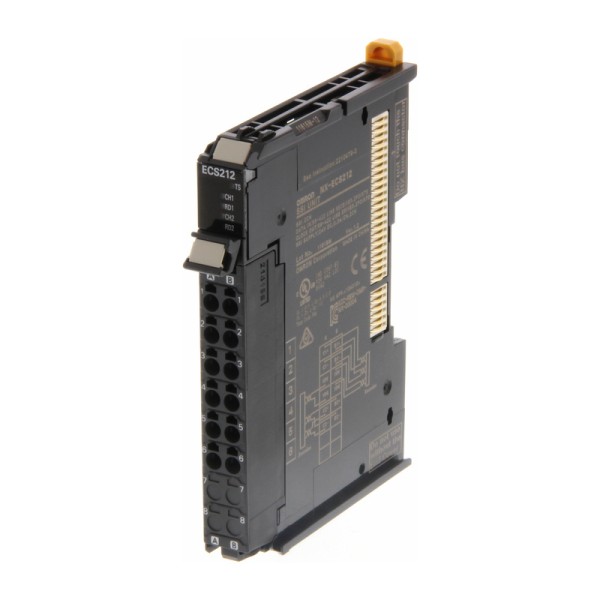

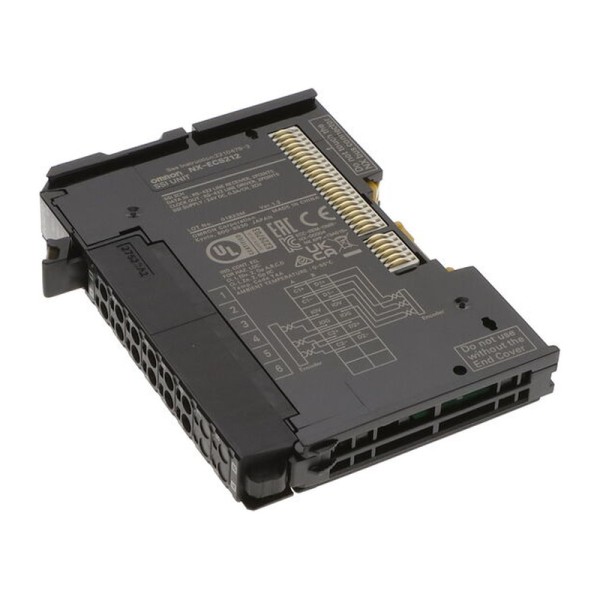

NX-ECS212 модуль входа энкодера SSI Omron
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
В реальных шкафах управления чаще всего проблемы начинаются не с логики ПЛК, а с позиции. На оси все выглядит стабильно, а в контроллер прилетают редкие скачки, дрожание или пропуски значения - и дальше уже срывается синхронизация, сбивается рез, уходит метка, растет брак. Обычно корень в физике линии: помехи, наводки, неправильная земля, разная временная база задач и некорректно выбранный режим опроса абсолютного датчика. Для таких случаев мы и закладываем в архитектуру отдельный модуль под SSI с нормальной развязкой и предсказуемым циклом обработки.
OMRON NX-ECS212 в позиционировании и синхронизации
NX-ECS212 модуль входа энкодера SSI OMRON мы используем, когда нужно аккуратно и повторяемо завести абсолютные SSI-энкодеры в систему NX, не перегружая CPU нестабильными опросами и не ловя сюрпризы по электромагнитной совместимости. Здесь важен не только сам интерфейс SSI, а то, как модуль живет в реальном шкафу: с вибрацией от станка, с импульсными помехами от пускателей и частотников, с плотной укладкой кабелей и ограниченным временем на обслуживание.
Практический пример: линия резки/подачи с сервоприводом и независимой измерительной линейкой SSI. При смене рецепта оператору нужна точная привязка абсолютной позиции без процедуры поиска нуля. Модуль SSI дает это из коробки: после включения питание-данные приходят сразу, а корректная интеграция в цикл управления позволяет держать синхронность с задачей движения.
Почему важны режимы обработки сигналов в NX-ECS212 OMRON
В инженерной эксплуатации решает не максимальная цифра в паспорте, а детерминизм. У NX-ECS212 предусмотрены варианты обработки: независимый цикл, синхронный цикл и режим с приоритетом периода задачи. На практике это означает следующее:
- для высокодинамичных узлов (летучие ножи, маркировка по метке, синхронизация валов) выбираем синхронный цикл - чтение позиции привязывается к системному времени NX I/O Bus, и дрожание по времени выборки меньше влияет на контур;
- для медленных осей (подъемники, поворотные столы, позиционеры) часто достаточно независимого цикла - экономим вычислительный ресурс и не усложняем расписание задач;
- когда в проекте жесткий цикл ПЛК и нельзя допускать удлинения задачи из-за обмена, помогает приоритет периода - модуль подстраивается под временную базу контроллера.
Именно такие настройки обычно спасают от плавающих ошибок типа иногда промахивается по метке, хотя механика исправна. Мы не лечим это фильтрами в софте, а выстраиваем правильную временную модель на уровне ввода позиции.
Интерфейс SSI RS-422A, код Грея и двоичный код
Модуль работает с SSI на уровнях RS-422A - это дифференциальная физика, которая заметно устойчивее к наводкам на длинных трассах по сравнению с одиночными линиями. В полевых условиях это особенно чувствуется, когда энкодер стоит на подвижной каретке и кабель проходит рядом с силовыми цепями. Поддержка чтения без преобразования, двоичного кода и кода Грея важна, потому что разные датчики отдают данные по-разному. Если модуль умеет работать с нужным представлением, мы не закладываем костыли пересчета в контроллере и не рискуем ошибками при переносе проекта между станками.
Два канала SSI дают удобную компоновку: например, один вход - абсолютная позиция оси, второй - независимый энкодер на подающем валу или датчик угла поворотной части. В задачах контроля проскальзывания это позволяет сравнивать две позиции в одной временной базе и быстрее диагностировать механику.
Электрика и монтаж: на что смотрим в шкафу
В NX-системах мы ценим, когда модуль не требует танцев с отверткой и не разваливает контакт от вибрации. Безвинтовые клеммы Push-in и съемная клеммная колодка ускоряют сборку и сервис: можно снять модуль, не перетаскивая провода заново, и быстро восстановить узел после диагностики. Это полезно на линиях, где простой стоит дороже самого оборудования.
Гальваническая развязка на цифровом изоляторе - не формальность. Она помогает разорвать цепочки земляных петель между датчиком на станине и шкафом управления, снизить вероятность ложных срабатываний из-за помех и защитить вход от паразитных потенциалов. Дополнительно учитываем требования по EMC: стойкость к импульсным помехам по питанию - это то, что реально проверяется в цеху при коммутации индуктивных нагрузок и при работе частотных преобразователей.
Механическая стойкость и условия эксплуатации серии NX
Когда модуль ставим в шкаф на оборудовании с ударными режимами (пресса, упаковка, паллетайзеры), мы всегда смотрим на вибро- и ударостойкость. В таких проектах не редкость, что клеммник или разъем на слабом устройстве начинает давать плавающий контакт через несколько месяцев. Здесь запас по механике и нормальная посадка на DIN-рейку играют роль в надежности, а не в отчетности.
Диапазон рабочих температур и влажности важен для шкафов без кондиционирования, где летом внутри легко выходит за комфортную зону. IP20 для внутреннего монтажа - штатная история: модуль рассчитан на установку в закрытом шкафу, а защиту от пыли и влаги мы обеспечиваем конструкцией шкафа и вентиляцией.
Типовые ошибки внедрения SSI и как мы их обходим
Путают экранирование и заземление. Экран кабеля SSI должен быть подключен правильно по месту, иначе дифференциальная линия теряет смысл и ловит общий шум.
Не учитывают токи по клеммам питания ввода-вывода. На модульной станции суммарные токи по шине и клеммам нужно считать, иначе получаем нагрев и нестабильность под нагрузкой.
Выбирают частоту SSI без учета трассы и качества кабеля. Чем выше частота, тем жестче требования к монтажу; иногда выгоднее опуститься по частоте и получить стабильные данные без редких ошибок.
Если нужна корректная интеграция абсолютных SSI-энкодеров в NX I/O с понятным циклом обработки и нормальной помехоустойчивостью, закладывайте NX-ECS212 в состав станции и согласуйте с нами схему подключения и режим обмена - подберем рабочую конфигурацию под вашу механику и временные требования.
- Температура хранения−25…+70 °C
- СерияNX
- Высота100 мм
- Глубина71 мм
- Максимальная высота эксплуатации2000
- МонтажНа DIN-рейке в шкафу управления
- Рабочая температура0…+55 °c
- Степень защитыIP20
- Ширина12 мм
- Тип модуляВход энкодера
- Масса65 кг
- Степень загрязнения2 или ниже
- Вибростойкость5…8,4 Гц: амплитуда 3,5 мм; 8,4…150 Гц: 9,8 м/с²; 100 мин по каждой оси
- Ударостойкость147 м/с²; по 3 удара по каждой оси
- Сопротивление заземления100 Ом
- Категория перенапряженияII
- Съёмная клеммная колодкаПоддерживается
- Тип дискретных входовАбсолютный энкодер SSI
- Сопротивление изоляцииНе менее 20 МОм при 100 В DC, между изолированными цепями
- Максимальная частота энкодера2000 кГц
- Интерфейс энкодераSSI, уровни RS-422A
- Кодирование SSIБез преобразования; двоичный код; код Грея
- Тип изделияМодуль входа энкодера SSI
- Рабочая влажность10…95, без конденсации и обледенения %
- Среда эксплуатацииБез коррозионных газов
- Помехоустойчивость2 кВ по линии питания; IEC 61000-4-4
- Тип шины ввода-выводаNX I/O Bus
- Подключение ввода-выводаБезвинтовые пружинные клеммы Push-in
- Количество разъёмов ввода-вывода1
- Количество клемм IOV (V+)2
- Количество клемм IOG (V−)2
- Потребление модуля с CPU1.25 Вт, макс.
- Потребление модуля с шинным интерфейсом0.9 Вт, макс.
- Внешние клеммыБезвинтовая колодка Push-in (12 клемм)
- Обработка сигналовНезависимый цикл; синхронный цикл; приоритет периода задачи
- Количество каналов энкодера2
- Допустимый ток клемм питания ввода-выводаIOV: 0.3 А макс. на клемму IOG: 0.3 А макс. на клемму
- Электрическая прочность изоляции510 В АC в течение 1 мин; ток утечки не более 5 мА
- Гальваническая развязкаЦифровой изолятор
- Максимальная длина данных SSI32 бит
- Частоты SSI100 / 200 / 300 / 400 / 500 / 1000 / 1500 / 2000 кГц
- Число внешних входов SSI2
- Число внешних выходов SSI2
