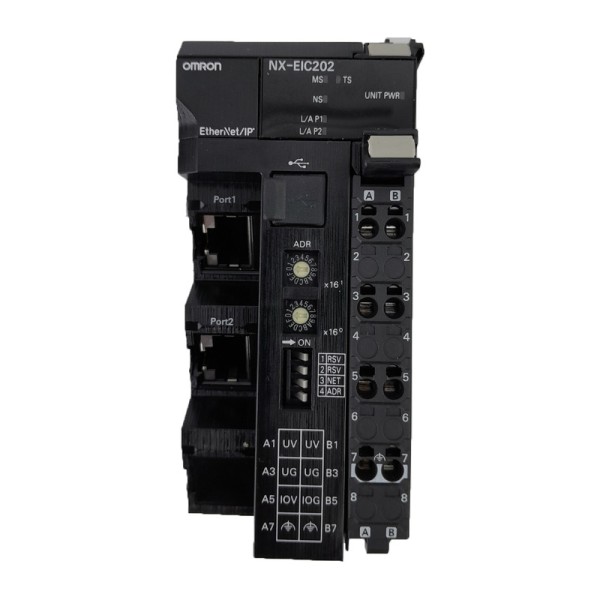

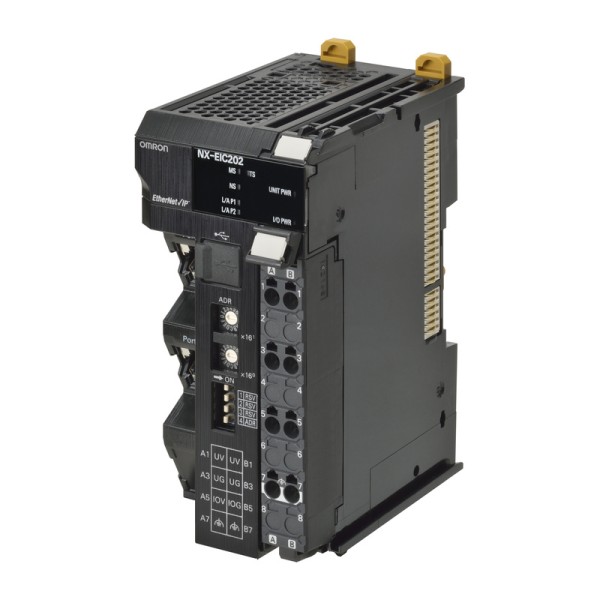

NX-EIC202 шинный интерфейс ethernet/ip Omron
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
Когда на линии стоят разнесенные по шкафам NX I/O, а верхний уровень у заказчика уже стандартизован на EtherNet/IP, главный риск - не скорость 100 Мбит/с как таковая, а предсказуемость обмена и устойчивость к помехам в реальном шкафу: частотники, контакторы, длинные трассы и неидеальная земля. Мы ставим шинный интерфейс NX-EIC202 как пограничный модуль между доменом NX I/O Bus и сетью EtherNet/IP, чтобы ввод-вывод работал как единый узел, а диагностика оставалась читаемой для обслуживающего персонала.
OMRON NX-EIC202 в типовой архитектуре EtherNet/IP
В практических проектах модуль закрывает задачу удаленного или распределенного ввода-вывода: на уровне ПЛК/сканера EtherNet/IP видим NX-станцию как стандартное устройство, а внутри станции набираем нужные NX-модули до технологической логики. Это удобно, когда, например, упаковочная машина имеет несколько зон: на раме - дискретные датчики и клапаны, в шкафу - аналоговые каналы и счетчики. Мы уводим I/O ближе к месту установки, сокращаем кабельные жгуты и получаем более устойчивый сигнал, чем при протяжке десятков жил до центрального шкафа.
Отдельно отметим два RJ45-порта. В эксплуатации это чаще всего означает нормальную каскадную разводку без внешнего коммутатора в шкафу зоны или возможность аккуратно вписаться в линейную топологию, не плодя лишние точки отказа. На EtherNet/IP это особенно ценно, когда нужно быстро заменить узел и не разрывать соседние соединения.
Шинный интерфейс ethernet/ip Omron NX-EIC202: что важно на объекте
Мы смотрим на этот модуль как на элемент, который обязан переживать не лабораторию, а цех. Поэтому критичны параметры по ЭМС и механике. Испытательная помехоустойчивость по линии питания (импульсные помехи по IEC 61000-4-4) на практике помогает, когда рядом стоит сварочный источник или частотный привод и на 24 В появляются пачки наводок. При корректной схеме питания и заземления это снижает вероятность редких, но крайне неприятных плавающих отказов, которые долго диагностируются.
Вибро- и ударостойкость важны не только для транспорта. У нас были случаи, когда шкаф закреплен на раме пресса или на площадке с заметной низкочастотной вибрацией. Если интерфейсный модуль не держит механику, начинаются микроподрывы контакта на клеммах и нестабильное поведение узла. Здесь запас по устойчивости позволяет держать связь и не ловить периодические потери пакетов.
Диапазон рабочих температур и влажности без конденсации - это про реальные шкафы без кондиционирования. Для нас важно, что при нормальной вентиляции и грамотной компоновке на DIN-рейке модуль не требует специальных условий, кроме базовой дисциплины по климату шкафа.
Пусконаладка и сервис через USB и диагностику сети
Наличие USB (тип B) воспринимаем как инструмент ускорения работ на площадке. В рутинной наладке это значит меньше лишних конвертеров и меньше времени на первичную адресацию и проверку конфигурации. Ограничение по длине USB-кабеля дисциплинирует: сервисный ноутбук должен быть рядом со шкафом, что снижает риск наводок и случайных отключений при проходах через технологические зоны.
EtherNet/IP в цеху - это не только обмен данными, но и диагностика: мы обычно настраиваем так, чтобы по индикации и по данным сканера можно было быстро понять, где проблема - в сегменте сети, в питании станции или в конкретном модуле ввода-вывода. Для обслуживающего персонала это экономит часы простоя: вместо прозвонки линий и перебора клемм сразу видим локализацию.
Монтаж в шкафу и требования к электропитанию
NX-EIC202 ставим на DIN-рейку рядом с остальными модулями NX. По питанию важно обеспечить стабильные 24 В DC в допустимом диапазоне и нормальную землю с контролем сопротивления заземления. На объектах с длинными линиями питания мы рекомендуем закладывать падение напряжения и разделять силовую и логическую разводку, чтобы не переносить помехи от катушек и приводов в цепи питания интерфейса. Категория перенапряжения II и степень загрязнения 2 - это про шкафовую установку, где соблюдены базовые правила: чистота, отсутствие агрессивных газов и адекватная герметизация по месту.
IP20 - стандарт для компонентов внутри шкафа. В полевых коробках без шкафа этот класс не рассматриваем: там нужны другие решения по корпусированию и климату. Зато в нормальном шкафу IP20 позволяет проще организовать теплоотвод и обслуживание.
Где NX-EIC202 раскрывается лучше всего
- Распределенный ввод-вывод вдоль конвейера: уменьшаем длину дискретных линий, а сеть ведем как магистраль, сегмент до 100 м между активными устройствами держится без экзотики.
- Модернизация станка с существующей EtherNet/IP-сетью: добавляем NX-остров рядом с исполнительными механизмами и не трогаем верхний уровень.
- Шкаф на мобильной раме: вибрация и периодические удары при перемещениях не должны выбивать узел из сети.
Если подбираете интерфейс под NX-станцию в EtherNet/IP и важны диагностика, стойкость к помехам и аккуратная топология подключения - закладывайте NX-EIC202 и дайте нам вводные по сети и составу I/O, мы проверим совместимость и поможем с типовой схемой включения.
- Температура хранения−25…+70 °C
- СерияNX
- Высота100 мм
- Глубина71 мм
- Максимальная высота эксплуатации2000
- МонтажНа DIN-рейке в шкафу управления
- Рабочая температура0…+55 °c
- Степень защитыIP20
- Ширина46 мм
- Тип модуляСетевой интерфейсный модуль
- Масса150 кг
- Степень загрязнения2 или ниже
- Вибростойкость5…8,4 Гц: амплитуда 3,5 мм; 8,4…150 Гц: 9,8 м/с²; 100 мин по каждой оси
- Ударостойкость147 м/с²; по 3 удара по каждой оси
- Интерфейс USBUSB 2.0, тип B
- Сопротивление заземления100 Ом
- Категория перенапряженияII
- Тип изделияШинный интерфейс EtherNet/IP
- Количество портов USB1
- Рабочая влажность10…95, без конденсации и обледенения %
- Среда эксплуатацииБез коррозионных газов
- Помехоустойчивость2 кВ по линии питания; IEC 61000-4-4
- Тип шины ввода-выводаNX I/O Bus
- Напряжение питания DC20,4…28,8 В
- Интерфейсы связиEtherNet/IP
- Мощность питания шины NX10 Вт, макс.
- Количество портов связи2
- Максимум подключаемых модулей NX63
- Скорость сети100 Мбит/с
- Максимальная длина сетевого сегмента100 м
- Порты RJ452
- Максимальная длина USB5 м
- Номинальное питание ввода-вывода DC5…24 В
- Комплектная торцевая крышкаNX-END01
