В реальном шкафу управления дискретные входы живут на стыке поля и логики ПЛК: длинные кабели, наводки от частотников, неоднозначные уровни датчиков и периодические вибрации от оборудования. Поэтому при подборе модуля мы смотрим не только на количество каналов, а на то, как он отрабатывает фронты, держит помехи и насколько предсказуемо ведет себя при монтаже и обслуживании. NX-ID4442 модуль дискретного ввода OMRON как раз из тех узлов, которые ставим туда, где нужна стабильная регистрация сигналов без пляски с фильтрами и переподключениями.

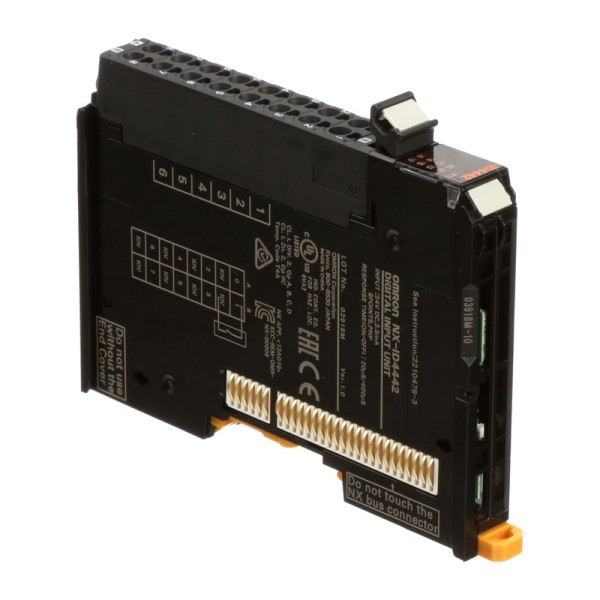

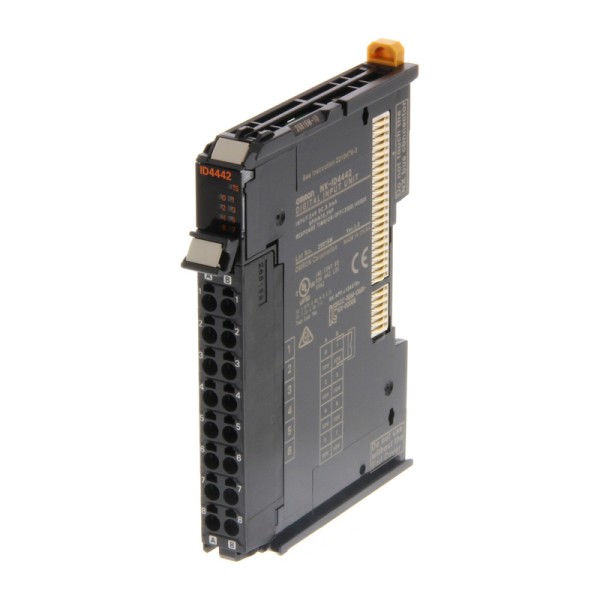

OMRON NX-ID4442 в составе NX-системы
Модуль работает в экосистеме NX и питается от шины NX I/O Bus, что удобно, когда собираем распределенный ввод-вывод возле машины и хотим минимизировать отдельные источники питания внутри острова. По опыту эксплуатации это снижает количество точек отказа: меньше клеммных соединений по питанию - меньше вероятности, что на пуско-наладке или после вибраций появится плавающий контакт.
Обработка сигналов поддерживает разные режимы цикла (включая синхронный), и это важно не на бумаге, а в задачах, где вход должен фиксироваться согласованно с движением. Пример: на упаковочной машине датчик метки или датчик наличия продукта должен попадать в окно времени конкретной операции. Когда входы можно обрабатывать синхронно, проще удерживать стабильную фазировку без костылей в логике.
NX-ID4442 OMRON: как входы ведут себя на датчиках и дискретике
Тип входов PNP и 2-проводная схема подключения - типовая история для 24 В DC датчиков в машиностроении. Но в эксплуатации критичны пороги срабатывания и отпускания: если датчик на длинной линии или есть падение напряжения на клеммах, модуль не должен уходить в неопределенное состояние. Здесь диапазон допустимого входного напряжения закрывает реальные просадки в шкафу и на трассе, а четко заданные пороги включения/отключения помогают избежать дребезга по уровню, когда рядом работают соленоиды или моторные линии.
Дополнительно выручает настраиваемый входной фильтр. Мы используем короткие значения там, где важна динамика (например, счет импульсов от фотоэлектрического датчика на транспортере), и увеличиваем фильтрацию на сигналах с контактной группой или на объектах с сильными наводками. Заводская уставка удобна как безопасный старт: модуль сразу работает стабильно, а затем фильтр доводится под конкретную механику и электромагнитную обстановку.
Отдельный момент - времена включения/отключения в микросекундном диапазоне. На практике это означает, что модуль не становится бутылочным горлышком, когда нужно отлавливать короткие импульсы или быстро реагировать на межоперационные сигналы. В проектах с высокими скоростями линии именно сочетание быстрого входа и корректно выбранного фильтра дает повторяемость, а не случайные пропуски.
Монтаж и обслуживание: клеммы, плотность, удобство диагностики
Мы ценим безвинтовые пружинные клеммы Push-in не за скорость сборки как таковую, а за повторяемость контакта. Винтовая клемма сильно зависит от момента затяжки и культуры монтажа. Пружинная колодка держит провод предсказуемо, меньше страдает от термоциклов и вибраций, а для сервисного инженера означает быстрый перетык без риска сорвать резьбу или недотянуть. Съемная клеммная колодка - еще один практичный плюс: при замене модуля не нужно распускать весь пучок, что сокращает простой оборудования.
Ширина 12 мм дает высокую плотность в шкафу. Это актуально не только когда места мало, но и когда нужно уменьшить длину внутренней разводки и аккуратно развести группы сигналов. При грамотной компоновке меньше паразитных наводок и проще поддерживать маркировку.
Помехи, развязка и выживаемость в цеху
В промышленной сети мы регулярно видим быстрые переходные процессы по питанию, особенно рядом с контакторами, сваркой или большими приводами. Помехоустойчивость по стандарту IEC 61000-4-4 и категория перенапряжения II - это не формальность, а страховка от ложных срабатываний и деградации входов со временем.
Оптронная гальваническая развязка по входам в таких условиях работает как санитарный кордон между полем и внутренней электроникой. Она снижает риск, что импульс по линии датчика потянет за собой общие цепи шкафа. В проектах с удаленными датчиками (длинные трассы по цеху) это особенно заметно: меньше загадочных ошибок, которые проявляются только при включении соседнего агрегата.
Механическая стойкость - еще один недооцененный параметр. Вибрации и удары в реальном цехе появляются не только на станках, но и на шкафах, закрепленных на металлоконструкциях. Паспортная вибростойкость и ударостойкость здесь важны тем, что модуль не начинает деградировать контактами и пайкой через полгода после запуска. Плюс рабочие температура и влажность закрывают типичный диапазон неидеальных условий в электрощитовых без кондиционирования, при условии отсутствия конденсации.
Практические сценарии применения
- Сбор сигналов с PNP-датчиков на конвейере: корректная регистрация коротких импульсов, настройка фильтра под конкретный датчик и скорость ленты.
- Интерфейс с исполнительными механизмами через концевики и датчики положения: устойчивость к наводкам от катушек клапанов и контакторов.
- Распределенный ввод рядом с оборудованием: питание от NX-шины и съемные клеммы ускоряют монтаж и обслуживание при ограниченном месте.
Если нужно аккуратно и надежно завести дискретные сигналы в NX-систему и не тратить время на борьбу с помехами и контактами, NX-ID4442 хорошо закрывает эту задачу. Подберите модуль под вашу схему датчиков и согласуйте уставки фильтра - поставим и подготовим к вводу в эксплуатацию.
- Температура хранения−25…+70 °C
- СерияNX
- Количество дискретных входов8
- Высота100 мм
- Глубина71 мм
- Максимальная высота эксплуатации2000
- МонтажНа DIN-рейке в шкафу управления
- Рабочая температура0…+55 °c
- Степень защитыIP20
- Ширина12 мм
- Тип модуляДискретный ввод-вывод
- Масса65 кг
- Степень загрязнения2 или ниже
- Вибростойкость5…8,4 Гц: амплитуда 3,5 мм; 8,4…150 Гц: 9,8 м/с²; 100 мин по каждой оси
- Ударостойкость147 м/с²; по 3 удара по каждой оси
- Сопротивление заземления100 Ом
- Категория перенапряженияII
- Съёмная клеммная колодкаПоддерживается
- Тип дискретных входовPNP
- Сопротивление изоляцииНе менее 20 МОм при 100 В DC, между изолированными цепями
- Тип изделияМодуль дискретного ввода
- Рабочая влажность10…95, без конденсации и обледенения %
- Среда эксплуатацииБез коррозионных газов
- Помехоустойчивость2 кВ по линии питания; IEC 61000-4-4
- Тип шины ввода-выводаNX I/O Bus
- Подключение ввода-выводаБезвинтовые пружинные клеммы Push-in
- Количество разъёмов ввода-вывода1
- Количество клемм IOV (V+)8
- Потребление модуля с CPU0.9 Вт, макс.
- Потребление модуля с шинным интерфейсом0.5 Вт, макс.
- Внешние клеммыПружинная безвинтовая колодка (16 клемм)
- Обработка сигналовНезависимый цикл, Стандартная скорость, Синхронный
- Порог включения входа15 В DC мин./3 мА мин. (между IOG и сигнальной клеммой)
- Порог отключения входа5 В DC макс./1 мА макс. (между IOG и сигнальной клеммой)
- Источник питания ввода-выводаОт шины NX
- Допустимый ток клемм питания ввода-выводаIOG: 0.1 А/клемму макс.
- Электрическая прочность изоляции510 В АC в течение 1 мин; ток утечки не более 5 мА
- Гальваническая развязкаОптопара
- Допустимое напряжение на входе15-28.8 В
- Задержка OFF/ON0.02-0.4 ms мс
- Схема подключения2-проводная
- Номинальное напряжение входа24 В DC (15…28.8 В DC)
- Входной ток3.5 мА тип. (при 24 В DC), номинальный ток
- Время включения / отключения20 мкс макс./400 мкс макс.
- Фильтр дискретного входаБез фильтра, 0.25 мс, 0.5 мс, 1 мс (заводская установка), 2 мс, 4 мс, 8 мс, 16 мс, 32 мс, 64 мс, 128 мс, 256 мс
