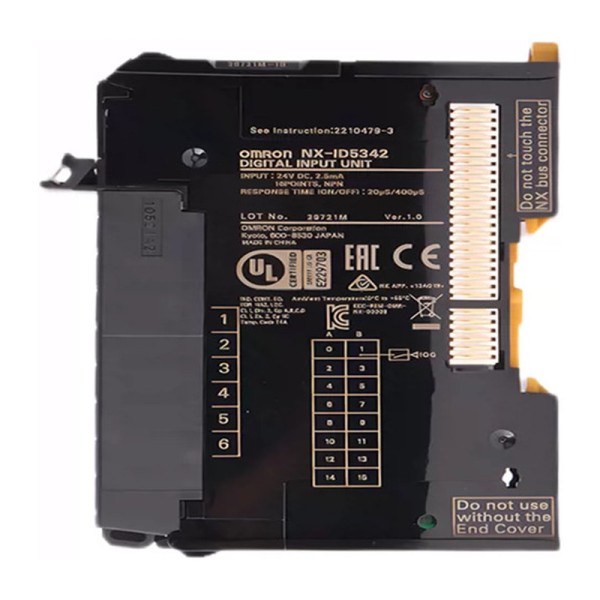

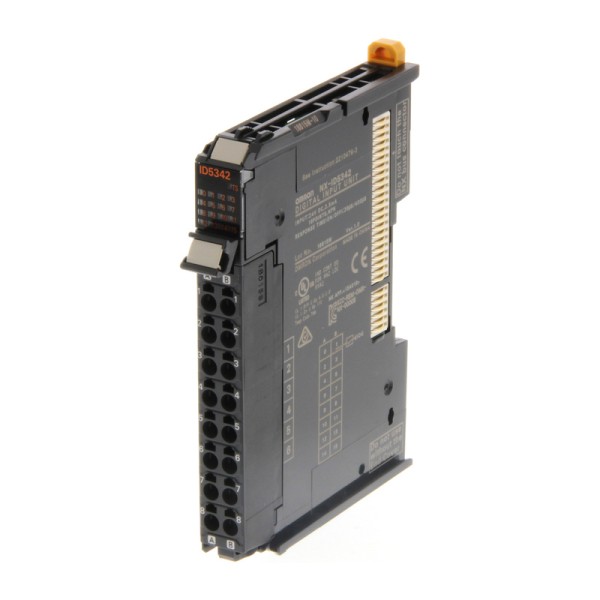

NX-ID5342 модуль дискретного ввода Omron
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
В реальном шкафу управления дискретные входы редко живут в лабораторных условиях. Рядом частотники, силовые контакторы, длинные трассы до датчиков и периодические перезапуски линии. Мы обычно начинаем подбор входного модуля не с количества каналов, а с того, как он переживает помехи, вибрацию и типовые ошибки монтажа. NX-ID5342 модуль дискретного ввода OMRON как раз из тех устройств, которые рассчитаны на эксплуатацию в промышленной среде без постоянного внимания наладчика.
OMRON NX-ID5342 в составе распределенного ввода-вывода NX
Модуль работает на шине NX I/O Bus и питается от шины NX, поэтому при компоновке станции важно заранее оценить бюджет питания и тепловыделение. Для нас это практично: меньше отдельных линий питания, меньше точек отказа, проще трассировка в клеммном отсеке. В шкафах с высокой плотностью оборудования также играет роль габарит по ширине - модуль узкий, и это позволяет уместить больше каналов на метр DIN-рейки без компромиссов по обслуживанию.
По входной части это NPN-логика на 24 В DC с нормальными порогами включения и отключения. На практике это означает предсказуемую работу с типовыми датчиками: индуктивные, оптические, концевики, а также сухие контакты через развязку. Мы закладываем такие модули, когда нужно стабильно считывать состояние исполнительной части и датчиков без плясок с наводками и дребезгом.
Что дает NX-ID5342 модуль дискретного ввода OMRON на линии
Ключевая вещь - управляемая обработка входов. Есть независимый цикл, стандартная скорость и синхронный режим. На практике это помогает увязать дискретные события с задачами контроллера: например, синхронно фиксировать метку от энкодера или фотодатчика при привязке к движению, либо в независимом цикле разгрузить основную программу, когда нужно просто собрать массив сигналов состояния.
Отдельно отмечаем настраиваемый фильтр дискретного входа. В полях он решает две разные задачи:
- Отсечение дребезга механических контактов и паразитных импульсов от коммутаций - ставим фильтрацию 2-16 мс и получаем стабильный бит состояния без ложных срабатываний.
- Быстрое детектирование коротких импульсов - если датчик дает узкий фронт, фильтр можно минимизировать или отключить, сохранив точность регистрации события.
Время включения и отключения входного тракта измеряется десятками-сотнями микросекунд. Это важно не в теории, а когда на линии есть быстрое оборудование: сортировщики, упаковщики, маркираторы, где ошибка в несколько миллисекунд превращается в брак или пропуск изделия. Плюс короткие задержки упрощают диагностику: легче сопоставлять осциллограмму на клемме и реальный бит в контроллере.
Клеммная часть и монтажные нюансы NX-ID5342 OMRON
Подключение выполнено на push-in пружинных клеммах, колодка съемная. В эксплуатации это означает две вещи. Первая - скорость и повторяемость монтажа: при серийной сборке шкафов снижается риск недотяга винта и последующего нагрева клеммы. Вторая - удобство сервисных работ: модуль можно заменить, не разворачивая весь жгут и не раскручивая каждый провод. Для линий с жестким регламентом простоя это критично.
Схема подключения 1-проводная, что обычно упрощает типовые разводки датчиков с общим проводом и позволяет аккуратно вести общие шины. Мы в таких проектах дополнительно следим за правильной организацией 0V и точек заземления: заявлены требования к сопротивлению заземления, а развязка по входам реализована на оптопаре. В совокупности это повышает стойкость к земляным петлям и наводкам, особенно если датчики находятся на удалении и кабели идут рядом с силовыми трассами.
Помехи, механика и климат - почему эти параметры не формальность
В шкафах рядом с приводами и импульсными источниками питания неизбежны быстрые помехи. У модуля заявлена устойчивость к импульсным помехам по линии питания по IEC 61000-4-4, и это как раз тот случай, когда соответствие стандарту ощущается на запуске: меньше спорадических срабатываний и реже приходится искать фантомные ошибки в логике.
По механике: вибростойкость и ударостойкость важны не только для транспорта. На реальных объектах вибрация приходит от станин, редукторов, пневмоударов и работы прессов. Когда входные модули стоят в шкафах на раме оборудования, устойчивость к вибрации по осям снижает шанс микроподрывов контакта и периодических отказов, которые трудно ловятся диагностикой.
Температурный диапазон для работы и хранения закрывает большинство производственных помещений, включая неотапливаемые участки на остановах. Влажность допускается высокая, но без конденсации - это типовое ограничение для электроники. Мы обычно рекомендуем нормальную вентиляцию шкафа и контроль точки росы, если объект с перепадами температуры.
Мини-примеры, где модуль проявляет себя
- Конвейер с фотодатчиками и пневмоотсечкой: минимальная фильтрация на датчике, стандартная обработка - получаем четкую привязку срабатывания к изделию, без ложных импульсов от электромагнитных клапанов.
- Станок с концевиками и кнопочными постами: фильтр 8-16 мс - дребезг контактов не попадает в программу, уменьшается количество лишних событий в журнале аварий.
- Станция с удаленными датчиками на длинных линиях: оптопарная развязка и корректная организация 0V помогают стабилизировать входы при наводках от силовых кабелей.
Если вам нужно аккуратно и без сюрпризов собрать дискретный ввод на базе NX, закладываем NX-ID5342 в спецификацию и поможем проверить совместимость по шине, питанию и режимам обработки сигналов под вашу задачу. Запрашивайте подбор и схему подключения под конкретные датчики и топологию шкафа.
- Температура хранения−25…+70 °C
- СерияNX
- Количество дискретных входов16
- Высота100 мм
- Глубина71 мм
- Максимальная высота эксплуатации2000
- МонтажНа DIN-рейке в шкафу управления
- Рабочая температура0…+55 °c
- Степень защитыIP20
- Ширина12 мм
- Тип модуляДискретный ввод-вывод
- Масса65 кг
- Степень загрязнения2 или ниже
- Вибростойкость5…8,4 Гц: амплитуда 3,5 мм; 8,4…150 Гц: 9,8 м/с²; 100 мин по каждой оси
- Ударостойкость147 м/с²; по 3 удара по каждой оси
- Сопротивление заземления100 Ом
- Категория перенапряженияII
- Съёмная клеммная колодкаПоддерживается
- Тип дискретных входовNPN
- Сопротивление изоляцииНе менее 20 МОм при 100 В DC, между изолированными цепями
- Тип изделияМодуль дискретного ввода
- Рабочая влажность10…95, без конденсации и обледенения %
- Среда эксплуатацииБез коррозионных газов
- Помехоустойчивость2 кВ по линии питания; IEC 61000-4-4
- Тип шины ввода-выводаNX I/O Bus
- Подключение ввода-выводаБезвинтовые пружинные клеммы Push-in
- Количество разъёмов ввода-вывода1
- Потребление модуля с CPU0.9 Вт, макс.
- Потребление модуля с шинным интерфейсом0.55 Вт, макс.
- Внешние клеммыПружинная безвинтовая колодка (16 клемм)
- Обработка сигналовНезависимый цикл, Стандартная скорость, Синхронный
- Порог включения входа15 В DC мин./2 мА мин. (между IOG и сигнальной клеммой)
- Порог отключения входа5 В DC макс./0.5 мА макс. (между IOG и сигнальной клеммой)
- Источник питания ввода-выводаОт шины NX
- Электрическая прочность изоляции510 В АC в течение 1 мин; ток утечки не более 5 мА
- Гальваническая развязкаОптопара
- Задержка OFF/ON0.02-0.4 ms мс
- Схема подключения1-проводная
- Номинальное напряжение входа24 В DC (15…28.8 В DC)
- Входной ток3.5 мА тип. (при 24 В DC), номинальный ток
- Время включения / отключения20 мкс макс./400 мкс макс.
- Фильтр дискретного входаБез фильтра, 0.25 мс, 0.5 мс, 1 мс (заводская установка), 2 мс, 4 мс, 8 мс, 16 мс, 32 мс, 64 мс, 128 мс, 256 мс
