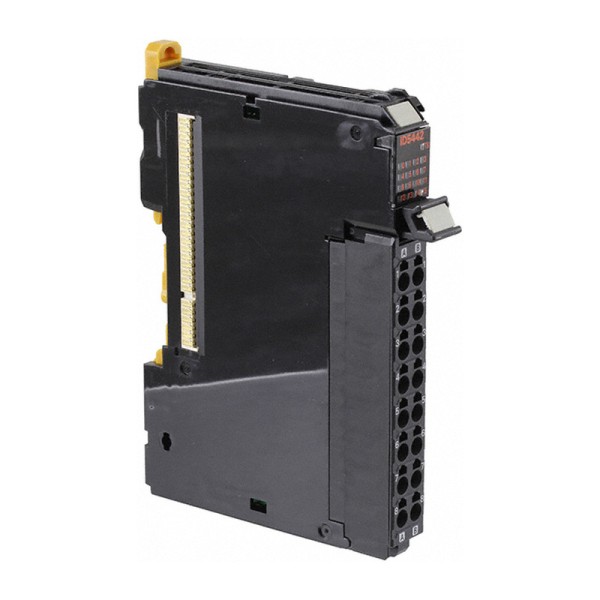

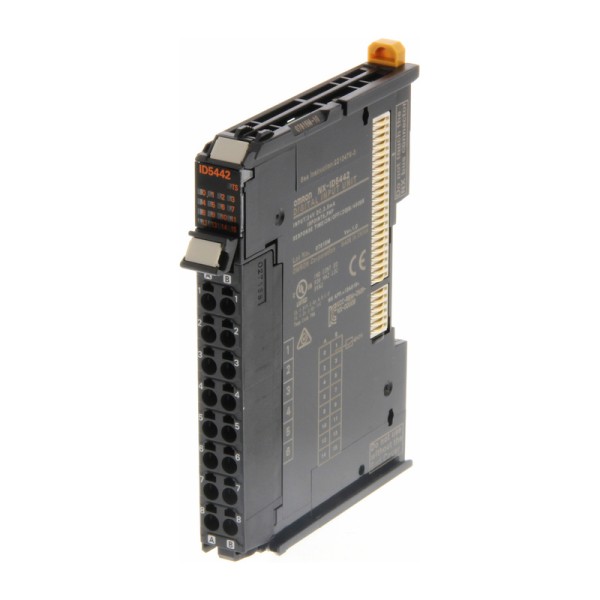

NX-ID5442 модуль дискретного ввода Omron
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
В типовом шкафу управления больше всего времени уходит не на программирование, а на стабилизацию сигналов с датчиков: где-то наводки от частотника, где-то длинные линии по цеху, где-то клеммы «разболтались» после обслуживания. Мы ставим модуль дискретного ввода NX-ID5442 в те узлы, где важно получить предсказуемое состояние входа без плясок с диагностикой - от концевиков на механике до сигналов готовности приводов и реле контроля.
OMRON NX-ID5442: практичная работа с 24 В DC и PNP-датчиками
Модуль рассчитан на дискретные входы типа PNP и номинальный уровень 24 В DC с рабочим диапазоном по напряжению. В эксплуатации это означает простую стыковку с большинством современных датчиков положения, фотоэлектрических датчиков, индуктивных бесконтактников и выходов PLC-реле/интерфейсных реле, где логика построена по PNP. Важно и то, что пороги включения/отключения заданы так, чтобы отделять реальный сигнал от «подвешенного» состояния на длинном кабеле. Это снижает вероятность ложных единиц при деградации контакта или при наведенных помехах, когда вход еще не «дотягивает» до уверенного ON.
Отдельно отмечаем оптопарную гальваническую развязку. На реальных объектах это спасает при разности потенциалов земли между шкафом и удаленным механизмом, а также при ошибках монтажа. Развязка не отменяет нормального PE и экранирования, но заметно повышает живучесть входных цепей.
NX-ID5442 модуль дискретного ввода OMRON: реакция на события и управление фильтрацией
Когда вход используется для счета импульсов от датчика метки или фиксации коротких событий, критична не «скорость CPU», а задержка канала и возможность подстроить фильтр. В модуле предусмотрены режимы обработки сигналов (в том числе синхронный) и выбираемая фильтрация дискретного входа с набором фиксированных значений. Мы обычно делаем так:
- для концевиков и механических контактов оставляем фильтр по умолчанию - получаем подавление дребезга без внешних RC-цепей;
- для быстрых датчиков на упаковке или транспортере уменьшаем фильтрацию, чтобы не «проглатывать» короткие фронты;
- для входов рядом с силовой частью (частотники, контакторы) увеличиваем фильтр, если видим ложные срабатывания на осциллограмме или по логам контроллера.
Здесь же важны времена включения/отключения канала и предсказуемая задержка OFF/ON: это напрямую влияет на точность фиксации событий, особенно при синхронизации с движением. В линиях, где метка проходит мимо датчика за доли миллисекунды, правильная настройка фильтра и понимание задержек дают больше, чем попытки «ускорить» программу.
Монтаж и коммутация: почему Push-in и съемная колодка реально экономят часы
Модуль выполнен в узком корпусе под DIN-рейку, что помогает уплотнять секцию ввода при дефиците места в шкафу. Подключение - через пружинные безвинтовые клеммы Push-in, при этом поддерживается съемная клеммная колодка. На практике это две вещи:
- быстрее пусконаладка - монтажник не «ловит» момент затяжки винта, а контакт стабилен по усилию пружины;
- удобнее обслуживание - при замене модуля не нужно перекидывать жилы, если колодка съемная и заранее промаркирована.
Мы рекомендуем закладывать нормальную маркировку жил и не экономить на наконечниках под конкретный тип проводника: пружинные клеммы отлично работают, когда провод подготовлен корректно.
Живучесть NX-секции в шкафу: помехи, вибрации, климат
На производстве модуль ввода редко работает в «лабораторных» условиях. Поэтому обращаем внимание на устойчивость к быстрым переходным помехам по питанию согласно IEC 61000-4-4 и на требования к среде без коррозионных газов. При корректной компоновке шкафа (разделение силовых и сигнальных трасс, правильное заземление, экраны по месту) модуль уверенно переносит типовую электромагнитную обстановку рядом с пускателями и приводами.
Также полезны параметры по вибро- и ударостойкости - это не абстракция. На участках с прессами, вибропитателями, а также на мобильных установках и стендах испытаний механическая нагрузка на DIN-рейку и клеммные соединения реальна. Устойчивость по вибрации и ударам снижает риск периодических обрывов по клемме и «мигающих» входов, которые сложно поймать в моменте.
Температурный диапазон для работы и хранения закрывает большинство шкафов без кондиционирования, но мы все равно закладываем запас: проверяем тепловой расчет, вентиляцию и не ставим ввод вплотную к источникам тепла. IP20 подразумевает монтаж внутри шкафа и соблюдение требований по степени загрязнения - это стандартная инженерная дисциплина, которая потом экономит на ремонте.
Если нужно собрать надежный дискретный ввод в NX-системе с понятной диагностикой и адекватной реакцией на реальные цеховые помехи, используем NX-ID5442 модуль дискретного ввода OMRON и настраиваем фильтрацию под конкретные датчики и динамику процесса. Передавайте схему датчиков и типы линий - подберем конфигурацию NX-секции и дадим рекомендации по подключению и экранированию.
- Температура хранения−25…+70 °C
- СерияNX
- Количество дискретных входов16
- Высота100 мм
- Глубина71 мм
- Максимальная высота эксплуатации2000
- МонтажНа DIN-рейке в шкафу управления
- Рабочая температура0…+55 °c
- Степень защитыIP20
- Ширина12 мм
- Тип модуляДискретный ввод-вывод
- Масса65 кг
- Степень загрязнения2 или ниже
- Вибростойкость5…8,4 Гц: амплитуда 3,5 мм; 8,4…150 Гц: 9,8 м/с²; 100 мин по каждой оси
- Ударостойкость147 м/с²; по 3 удара по каждой оси
- Сопротивление заземления100 Ом
- Категория перенапряженияII
- Съёмная клеммная колодкаПоддерживается
- Тип дискретных входовPNP
- Сопротивление изоляцииНе менее 20 МОм при 100 В DC, между изолированными цепями
- Тип изделияМодуль дискретного ввода
- Рабочая влажность10…95, без конденсации и обледенения %
- Среда эксплуатацииБез коррозионных газов
- Помехоустойчивость2 кВ по линии питания; IEC 61000-4-4
- Тип шины ввода-выводаNX I/O Bus
- Подключение ввода-выводаБезвинтовые пружинные клеммы Push-in
- Количество разъёмов ввода-вывода1
- Потребление модуля с CPU0.9 Вт, макс.
- Потребление модуля с шинным интерфейсом0.55 Вт, макс.
- Внешние клеммыПружинная безвинтовая колодка (16 клемм)
- Обработка сигналовНезависимый цикл, Стандартная скорость, Синхронный
- Порог включения входа15 В DC мин./2 мА мин. (между IOG и сигнальной клеммой)
- Порог отключения входа5 В DC макс./0.5 мА макс. (между IOG и сигнальной клеммой)
- Источник питания ввода-выводаОт шины NX
- Электрическая прочность изоляции510 В АC в течение 1 мин; ток утечки не более 5 мА
- Гальваническая развязкаОптопара
- Допустимое напряжение на входе15-28.8 В
- Задержка OFF/ON0.02-0.4 ms мс
- Схема подключения1-проводная
- Номинальное напряжение входа24 В DC (15…28.8 В DC)
- Входной ток3.5 мА тип. (при 24 В DC), номинальный ток
- Время включения / отключения20 мкс макс./400 мкс макс.
- Фильтр дискретного входаБез фильтра, 0.25 мс, 0.5 мс, 1 мс (заводская установка), 2 мс, 4 мс, 8 мс, 16 мс, 32 мс, 64 мс, 128 мс, 256 мс
