В типовой линии упаковки или сборки мы чаще всего упираемся не в логику ПЛК, а в качество первичных дискретных сигналов: дребезг концевиков, наводки от частотников, разнесенная земля, длинные кабели до датчиков. NX-ID6142-5 модуль дискретного ввода OMRON как раз закрывает этот пласт задач - аккуратно принимает 24 В DC сигналы от полевых устройств, развязывает их по оптопаре и передает в систему NX по NX I/O Bus без сюрпризов по таймингам.
OMRON NX-ID6142-5 в реальных шкафах управления

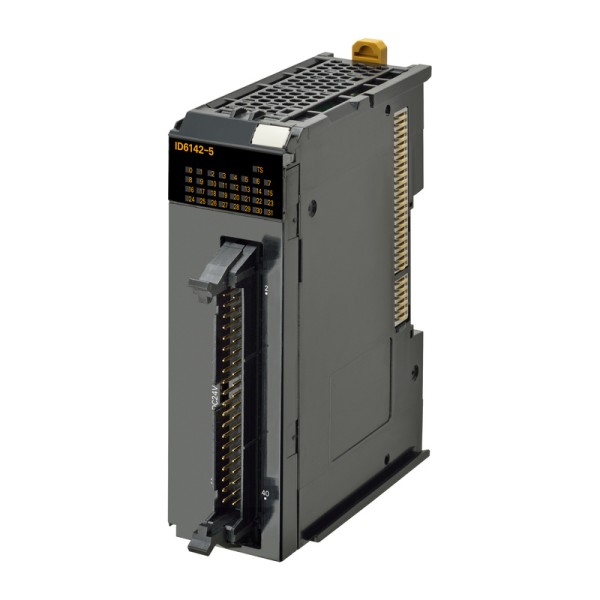

По конструкции это узкий модуль на DIN-рейку, который удобно ставить плотной группой рядом с шинным интерфейсом или CPU серии NX. Важно, что дискретные входы рассчитаны на промышленный диапазон напряжений 24 В DC с допуском, а пороги включения/отключения подобраны так, чтобы модуль уверенно отличал 0 и 1 даже при падениях на линии и паразитных наводках. На практике это означает меньше ложных срабатываний при совместной прокладке с силовыми кабелями и при работе рядом с коммутацией индуктивной нагрузки.
Отдельно отмечаем развязку по входам через оптопару: это не абстрактная галочка, а инструмент борьбы с разностью потенциалов и помехами. Когда датчики сидят на внешнем 24 В источнике и земля гуляет относительно шкафа, оптическая развязка дает предсказуемость и снижает риск повреждения входных цепей при аварийных режимах.
Модуль дискретного ввода OMRON NX-ID6142-5 и диагностика сигналов
При пусконаладке полезна возможность выбирать обработку сигналов под задачу: от стандартной скорости до синхронного режима, когда критичны согласованные выборки относительно цикла управления. Например, на высокоскоростной подаче заготовки мы фиксируем метку фотодатчиком и синхронизируем реакцию с движением, чтобы рез или маркировка попадали в окно допуска. В таких сценариях важны не только входы, но и воспроизводимые задержки включения/отключения и понятная реакция на короткие импульсы.
Еще один практический момент - настраиваемый фильтр дискретного входа. На концевиках и механических кнопках мы обычно увеличиваем фильтрацию, чтобы подавить дребезг контактов. На датчиках присутствия или энкодерных метках, наоборот, уменьшаем, чтобы не потерять короткий импульс. Правильная настройка фильтра экономит время на отладке: вместо костылей в софте получаем чистый фронт на уровне ввода.
Подключение через MIL и группировка общих проводов
Подключение сделано через разъем MIL на 40 контактов. В реальных шкафах это удобно, когда мы используем готовые жгуты или переходные модули на клеммники: монтаж получается повторяемым, а вероятность перепутать провод ниже, чем при россыпи отдельных клемм. Ответную часть разъема подбираем отдельно под конкретную разводку - это нормальная практика для систем NX, где важно заранее определить тип кабельной сборки и шаг обслуживания.
Наличие нескольких COM-групп помогает грамотно разнести общие провода по зонам. Например, часть входов от датчиков на конвейере, часть - от исполнительной станции, часть - от дверей и блокировок. Разделение по COM облегчает диагностику: при пропадании питания в одной зоне мы не теряем все сигналы сразу и быстрее локализуем проблему по группе.
Стойкость к помехам и механике
В производстве модуль редко живет в лабораторных условиях. Здесь важны и помехоустойчивость по импульсным помехам (типичные выбросы при коммутации катушек и работе приводов), и устойчивость к вибрации/ударам. Если шкаф стоит на раме пресса, рядом с вибропитателем или на транспортируемом оборудовании, механическая стойкость напрямую влияет на ресурс разъемов, качество контакта и стабильность работы входов. Мы всегда смотрим на эти параметры при подборе, потому что отказ по контакту в разъеме MIL в поле обычно выглядит как плавающая неисправность, которую сложно поймать логгером.
Температурный диапазон эксплуатации и требования по влажности без конденсации также имеют практический смысл. При запуске в неотапливаемом цехе часто встречаем точку росы внутри шкафа. При соблюдении условий по монтажу, вентиляции и прогреву модуль нормально переживает такие режимы, но конденсацию допускать нельзя - это вопрос не только коррозии, но и утечек по изоляции.
Что учитываем при проектировании узла на NX-ID6142-5
Питание дискретных входов заводим от внешнего 24 В источника с контролем просадки под нагрузкой, особенно если в том же шкафу есть пускатели и клапаны.
Экран и земля: разводим 0 В и PE осознанно, придерживаемся одной точки объединения, соблюдаем требования по сопротивлению заземления - это уменьшает наводки и проблемы с ложными уровнями.
Длина линий и тип датчиков: для PNP/NPN заранее проверяем согласование с общей схемой, чтобы не получить инверсию логики и паразитные токи через входы.
Если нужен модуль, который в шкафу ведет себя предсказуемо по помехам, по таймингам и по монтажу через MIL-разъем, берем NX-ID6142-5 и закладываем его в схему с правильной организацией 24 В и COM-групп.
Передайте нам состав сигналов и условия в цехе - подберем ответный MIL-разъем/жгут и проверим схему включения под ваши датчики и питание.
- Температура хранения−25…+70 °C
- СерияNX
- Количество дискретных входов32
- Высота100 мм
- Глубина71 мм
- Максимальная высота эксплуатации2000
- МонтажНа DIN-рейке в шкафу управления
- Рабочая температура0…+55 °c
- Степень защитыIP20
- Ширина30 мм
- Тип модуляДискретный ввод-вывод
- Масса90 кг
- Степень загрязнения2 или ниже
- Вибростойкость5…8,4 Гц: амплитуда 3,5 мм; 8,4…150 Гц: 9,8 м/с²; 100 мин по каждой оси
- Ударостойкость147 м/с²; по 3 удара по каждой оси
- Сопротивление заземления100 Ом
- Категория перенапряженияII
- Тип дискретных входовPNP/NPN
- Сопротивление изоляцииНе менее 20 МОм при 100 В DC, между изолированными цепями
- Тип изделияМодуль дискретного ввода
- Рабочая влажность10…95, без конденсации и обледенения %
- Среда эксплуатацииБез коррозионных газов
- Помехоустойчивость2 кВ по линии питания; IEC 61000-4-4
- Тип шины ввода-выводаNX I/O Bus
- Подключение ввода-выводаMIL, ответный разъём приобретается отдельно
- Количество разъёмов ввода-вывода1
- Потребление модуля с CPU0.9 Вт, макс.
- Потребление модуля с шинным интерфейсом0.6 Вт, макс.
- Внешние клеммыРазъём MIL (40 клемм)
- Обработка сигналовНезависимый цикл, Стандартная скорость, Синхронный
- Порог включения входа19 В DC мин./3 мА мин. (между COM и сигнальной клеммой)
- Порог отключения входа5 В DC макс./1 мА макс. (между COM и сигнальной клеммой)
- Источник питания ввода-выводаОт внешнего источника
- Электрическая прочность изоляции510 В АC в течение 1 мин; ток утечки не более 5 мА
- Гальваническая развязкаОптопара
- Допустимое напряжение на входе19-28.8 В
- Задержка OFF/ON0.02-0.4 ms мс
- Схема подключения1-проводная
- Номинальное напряжение входа24 В DC (19…28.8 В DC)
- Входной ток4.1 мА тип. (24 В DC)
- Время включения / отключения20 мкс макс./400 мкс макс.
- Фильтр дискретного входаБез фильтра, 0.25 мс, 0.5 мс, 1 мс (заводская установка), 2 мс, 4 мс, 8 мс, 16 мс, 32 мс, 64 мс, 128 мс, 256 мс
- Количество клемм COM4
