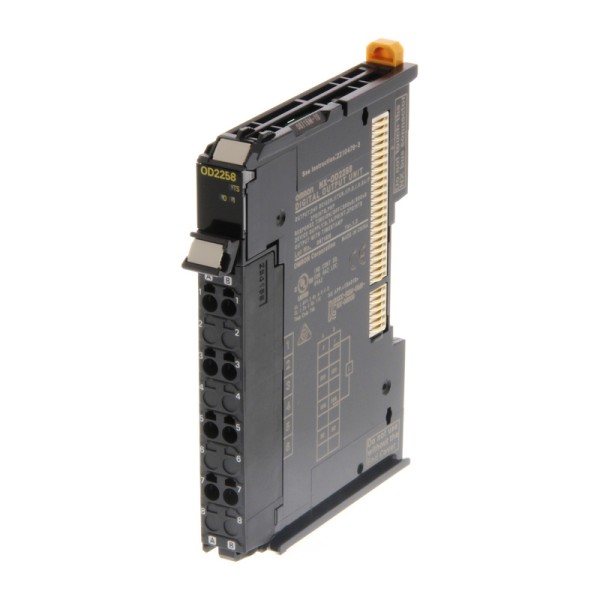

NX-OD2258 модуль дискретного вывода Omron
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
В типовом шкафу управления чаще всего проблемы начинаются не с контроллера, а с исполнительных цепей: то катушка контактора не дотягивает из-за просадки, то на соседнем модуле ловим наводки при коммутации, то клеммы от вибрации постепенно ослабевают. Мы закладываем такие риски на этапе подбора I/O, поэтому NX-OD2258 модуль дискретного вывода Omron ставим туда, где важны предсказуемое переключение, нормальная развязка и аккуратная электромеханика подключения.
OMRON NX-OD2258 в составе NX I/O
Это компактный выходной модуль серии NX для шины NX I/O Bus с двумя PNP-каналами под нагрузку 24 В DC. В реальной эксплуатации ценность не в самом факте PNP, а в том, что модуль рассчитан на работу в промышленной электросреде: предусмотрены меры против КЗ на выходах, нормирован ток утечки (важно для чувствительных входов реле и оптопар), а также задано остаточное напряжение на ключе - чтобы катушка или клапан гарантированно получали нужный уровень при включении.
По скорости коммутации модуль подходит не только для классических дискретных задач (пускатель, сигнализация), но и для быстрых разрешающих сигналов. На практике это удобно, когда нужно отдать короткий импульс на привод, маркиратор или высокоскоростной соленоид и при этом не гадать, где потерялись сотни микросекунд на выходном каскаде. Дополнительно помогает поддержка временной метки - в системах трассировки событий и диагностики это экономит время на поиске плавающих задержек по цепочке.
NX-OD2258 OMRON: почему клеммы и механика решают
Подключение выполнено на push-in пружинных клеммах с безвинтовой колодкой. Для нас как для инженеров это не про удобство монтажа, а про повторяемость контакта. В шкафах с регулярным обслуживанием винтовые зажимы часто уходят по моменту, особенно на тонких жилах и при перепадах температуры. Пружинный зажим держит стабильнее, а съемная колодка позволяет обслуживать модуль без плясок с маркировкой и перетяжкой проводов.
Отдельно отмечаем вибро- и ударостойкость. Когда шкаф стоит на раме станка, рядом работает виброопора или ударные циклы идут от пресса, слабые клеммы и платы проявляются быстро. Здесь заданы режимы испытаний по осям и частотам, поэтому модуль можно спокойно ставить в машиностроительные установки, а не только в спокойные щиты на стене.
Электрика выхода: что важно при нагрузках 24 В DC
PNP-выходы удобны для типовых исполнительных механизмов: катушки пневмораспределителей, малые контакторы, промежуточные реле, сигнальные колонны. Но в поле всегда есть нюансы:
- Пусковые токи. Даже при номинальной нагрузке короткий бросок на катушке или на емкостной нагрузке (например, вход драйвера или модуль световой индикации) способен выбить слабый ключ. Здесь пусковой режим нормирован по времени, что упрощает проверку совместимости и расчет запаса.
- Короткое замыкание. В шкафах это чаще всего ошибка при обслуживании или повреждение кабеля на двери. Поддержка защиты от КЗ снижает шанс, что один неверный провод превратится в простой линии и замену половины модулей.
- Помехи и выбросы. По питанию задана устойчивость к быстрым импульсным помехам по IEC 61000-4-4. На практике это значит, что при коммутации контакторов рядом и при работе частотника модуль не начинает жить своей жизнью.
Гальваническая развязка реализована на цифровом изоляторе. Для эксплуатационников это выражается в более спокойной диагностике: меньше паразитных связей по земле, ниже риск принести на CPU помеху из силовой части через общий минус, проще разводить IOV/IOG и держать чистую опорную точку.
Тепло, шкаф и условия эксплуатации
В выходных модулях редко смотрят на собственное потребление, пока не набьют шкаф под завязку. Здесь потребление ограничено и заранее понятно, что помогает при тепловом расчете и выборе источника питания по шине. При плотной компоновке на DIN-рейке важна и геометрия: узкий корпус упрощает размещение в распределенных шкафах на линии, где каждый миллиметр превращается в стоимость.
По климатике модуль ориентирован на промышленный диапазон температур и влажности без конденсации. Это критично для участков с холодными пусками и неидеальной вентиляцией, где на клеммах и плате любят появляться утечки и ложные состояния.
Практические примеры, где модуль отрабатывает на 100%
- Управление двумя пневмоклапанами на станции сборки: быстрые включения, много помех от соседних нагрузок, важна стабильность контакта на клеммах при вибрации.
- Выдача разрешающих сигналов и блокировок на привод: минимальная задержка выхода и предсказуемость фронтов помогают держать цикл без дрожания по времени.
- Коммутация промежуточных реле в шкафу распределенной периферии: защита от КЗ и развязка снижают последствия сервисных ошибок на объекте.
Если нужен выходной модуль с нормальной промышленной механикой, быстрым переключением и адекватной устойчивостью к помехам, закладываем NX-OD2258 от OMRON в спецификацию и подбираем обвязку под вашу нагрузку и схему заземления.
Оставьте задачу и схему нагрузки - проверим совместимость по токам, броскам и защите, и предложим корректное включение в стойку NX.
- Температура хранения−25…+70 °C
- СерияNX
- Количество дискретных выходов2
- Высота100 мм
- Глубина71 мм
- Максимальная высота эксплуатации2000
- МонтажНа DIN-рейке в шкафу управления
- Номинальное напряжение24 В DC В
- Рабочая температура0…+55 °c
- Степень защитыIP20
- Ширина12 мм
- Тип модуляДискретный ввод-вывод
- Масса70 кг
- Степень загрязнения2 или ниже
- Вибростойкость5…8,4 Гц: амплитуда 3,5 мм; 8,4…150 Гц: 9,8 м/с²; 100 мин по каждой оси
- Ударостойкость147 м/с²; по 3 удара по каждой оси
- Сопротивление заземления100 Ом
- Категория перенапряженияII
- Съёмная клеммная колодкаПоддерживается
- Сопротивление изоляцииНе менее 20 МОм при 100 В DC, между изолированными цепями
- Тип дискретных выходовPNP
- Тип изделияМодуль дискретного вывода
- Рабочая влажность10…95, без конденсации и обледенения %
- Среда эксплуатацииБез коррозионных газов
- Помехоустойчивость2 кВ по линии питания; IEC 61000-4-4
- Тип шины ввода-выводаNX I/O Bus
- Подключение ввода-выводаБезвинтовые пружинные клеммы Push-in
- Количество разъёмов ввода-вывода1
- Количество клемм IOV (V+)2
- Количество клемм IOG (V−)2
- Потребление модуля с CPU0.85 Вт, макс.
- Потребление модуля с шинным интерфейсом0.5 Вт, макс.
- Внешние клеммыПружинная безвинтовая колодка (8 клемм)
- Обработка сигналовВысокая скорость, Временная метка
- Источник питания ввода-выводаОт шины NX
- Допустимый ток клемм питания ввода-выводаIOV: 0.5 А/клемму макс., IOG: 0.5 А/клемму макс.
- Электрическая прочность изоляции510 В АC в течение 1 мин; ток утечки не более 5 мА
- Гальваническая развязкаЦифровой изолятор
- Задержка OFF/ON0-0.3 ms мс
- Схема подключения2-проводная, 3-проводная
- Время включения / отключения300 ns макс./300 ns макс.
- Допустимое напряжение на выходе15.0-28.8 В
- Ток выхода0.5 А
- Защита выходов от короткого замыканияПоддерживается
- Рабочее напряжение нагрузки15…28.8 В DC
- Максимальный ток нагрузки0.5 А/канал, 1 А/модуль
- Максимальный пусковой ток4.0 А/канал, 10 мс макс.
- Ток утечки0.1 мА макс.
- Остаточное напряжение1.5 В макс.
