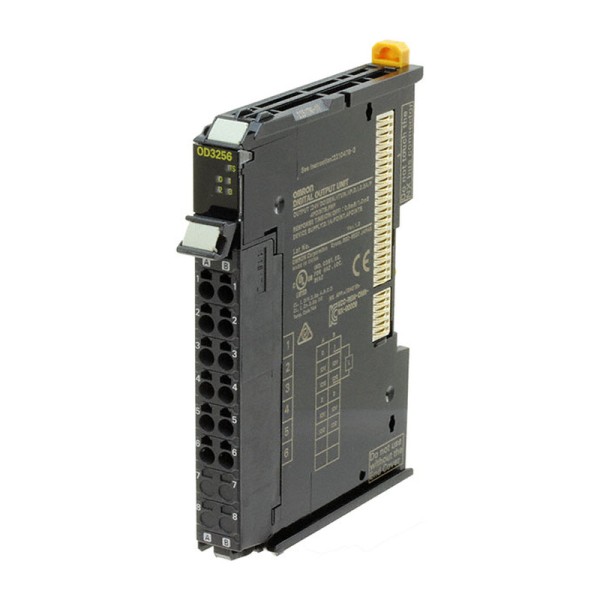

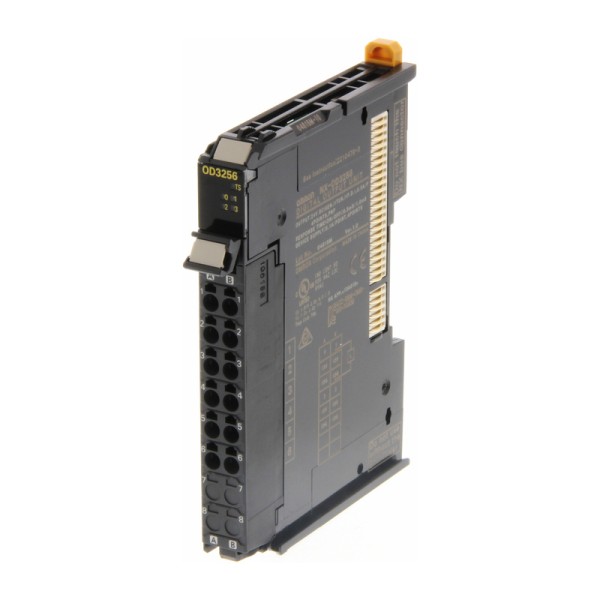

NX-OD3256 модуль дискретного вывода Omron
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
В реальной шкафной автоматизации дискретный вывод обычно вспоминают только тогда, когда линия встала: клапан не открылся, пускатель не подтянулся, сигнальная лампа горит вполнакала или модуль уходит в защиту. Поэтому мы всегда смотрим не только на количество каналов, а на динамику переключения, развязку, поведение при КЗ, удобство обслуживания и устойчивость к помехам. NX-OD3256 модуль дискретного вывода OMRON как раз про предсказуемую работу на 24 В DC в плотной компоновке шкафа, где рядом частотники, импульсные БП и длинные трассы до исполнительных механизмов.
OMRON NX-OD3256 в составе NX I/O
Модуль встраивается в NX I/O Bus и питается от шины NX, что упрощает архитектуру станции: не тянем лишние цепи питания логики, оставляем только силовое 24 В на группу выходов и корректно разводим общий провод. В эксплуатации это дает меньше точек отказа и быстрее локализацию неисправностей: питание шины и питание нагрузки разделены по смыслу и диагностике.
Выходы PNP - стандартный вариант для большинства датчиков и исполнительных устройств в европейской и азиатской схемотехнике. Для нас важно, что модуль корректно отрабатывает как 2-проводные, так и 3-проводные включения нагрузки: например, можно без перестройки шкафа переключиться с сигнальных колонн на электромагнитные клапаны, сохранив общую философию разводки.
NX-OD3256 OMRON: переключение, которое видно на механике
Задержки включения/выключения на уровне единиц миллисекунд критичны не только для высокоскоростных задач. Даже в обычной пневматике быстрый и повторяемый фронт позволяет точнее держать цикл: меньше разброс по времени срабатывания клапана, стабильнее синхронизация с датчиками положения. На практике это заметно, когда на одной линии стоят несколько одинаковых постов, и от поста к посту не гуляет такт из-за разной реакции дискретного вывода.
Дополнительно учитываем остаточное напряжение на выходе: если оно низкое, то индуктивные нагрузки и входы реле контроля не получают паразитного подпитания. Это снижает риск ложных срабатываний, когда по длинным кабелям и общим 0 В гуляют наводки.
Защита и развязка в NX-OD3256 модуле дискретного вывода OMRON
В шкафу с плотной компоновкой типовой сценарий аварии - кратковременное короткое замыкание на клеммах исполнительного устройства при обслуживании или повреждение кабеля в энергоцепи. Поддержка защиты выходов от короткого замыкания означает, что модуль не превращается в расходник при первом же ошибочном касании отверткой. Мы в проектах всегда закладываем селективность: автомат/предохранитель на группу, плюс защита на уровне канала уменьшает масштаб отказа и ускоряет восстановление.
Оптопара как гальваническая развязка между цепями снижает вероятность того, что помеха или пробой с силовой части утащит за собой логику станции. Это особенно актуально, когда рядом коммутируются катушки, небольшие DC-двигатели, а также когда земляные потенциалы между шкафом и удаленным оборудованием неидеальны. Изоляционные параметры и электрическая прочность дают запас по IEC-практике, что важно на объектах с жесткой электромагнитной обстановкой.
Монтаж, клеммы и сервис в шкафу управления
Мы ценим пружинные безвинтовые клеммы Push-in не за модный форм-фактор, а за повторяемость контакта. На вибрирующих станках винт со временем требует протяжки, а пружина держит усилие стабильно. Плюс это реально ускоряет пусконаладку: подготовили провод с наконечником, вставили, промаркировали - контакт готов. Съемная клеммная колодка в обслуживании тоже полезна: при замене модуля не приходится распускать жгут и заново прозванивать каналы.
По механике модуль рассчитан на DIN-рейку в шкафу управления и нормальную промышленную среду без коррозионных газов. Важно, что стойкость к вибрации и ударным нагрузкам заявлена не формально: для машин с механическими ударами (пресса, упаковка, транспортные системы) это напрямую влияет на стабильность контактов и отсутствие плавающих отказов, которые потом сложно поймать логами.
Помехоустойчивость и питание нагрузки
При коммутации индуктивных нагрузок на 24 В DC мы обычно видим две проблемы: выбросы по питанию и наводки по общему проводу. Помехоустойчивость по линии питания и корректная категория перенапряжения - это тот запас, который позволяет станции переживать коммутацию без хаотичных перезапусков и без ложных диагностик. Со своей стороны все равно рекомендуем нормальную схемотехнику шкафа: разделение силовых и сигнальных трасс, диоды/варисторы на катушках, грамотное заземление с контролем сопротивления, и отдельные группы питания V+ и V- по смыслу нагрузки.
Мини-примеры, где модуль раскрывается
- Управление 4 электромагнитными клапанами на распределителе: быстрые и повторяемые фронты упрощают настройку временных диаграмм, защита от КЗ снижает риск выхода из строя при ремонте пневмолинии.
- Коммутация сигнальных ламп/зуммера на постах оператора: низкие утечки и корректное остаточное напряжение уменьшают паразитное свечение светодиодных индикаторов.
- Пуск промежуточных реле в шкафу: опторазвязка и устойчивость к помехам помогают держать стабильную работу рядом с частотными преобразователями и импульсными источниками.
Если нужен дискретный вывод для NX-станции с понятной диагностикой, нормальной живучестью при ошибках монтажа и удобными клеммами под сервис, закладывайте NX-OD3256 и присылайте схему - проверим включение нагрузок, группировку питания и защиту по месту.
- Температура хранения−25…+70 °C
- СерияNX
- Количество дискретных выходов4
- Высота100 мм
- Глубина71 мм
- Максимальная высота эксплуатации2000
- МонтажНа DIN-рейке в шкафу управления
- Номинальное напряжение24 В DC В
- Рабочая температура0…+55 °c
- Степень защитыIP20
- Ширина12 мм
- Тип модуляДискретный ввод-вывод
- Масса70 кг
- Степень загрязнения2 или ниже
- Вибростойкость5…8,4 Гц: амплитуда 3,5 мм; 8,4…150 Гц: 9,8 м/с²; 100 мин по каждой оси
- Ударостойкость147 м/с²; по 3 удара по каждой оси
- Сопротивление заземления100 Ом
- Категория перенапряженияII
- Съёмная клеммная колодкаПоддерживается
- Сопротивление изоляцииНе менее 20 МОм при 100 В DC, между изолированными цепями
- Тип дискретных выходовPNP
- Тип изделияМодуль дискретного вывода
- Рабочая влажность10…95, без конденсации и обледенения %
- Среда эксплуатацииБез коррозионных газов
- Помехоустойчивость2 кВ по линии питания; IEC 61000-4-4
- Тип шины ввода-выводаNX I/O Bus
- Подключение ввода-выводаБезвинтовые пружинные клеммы Push-in
- Количество разъёмов ввода-вывода1
- Количество клемм IOV (V+)4
- Количество клемм IOG (V−)4
- Потребление модуля с CPU0.9 Вт, макс.
- Потребление модуля с шинным интерфейсом0.55 Вт, макс.
- Внешние клеммыПружинная безвинтовая колодка (12 клемм)
- Обработка сигналовНезависимый цикл, Стандартная скорость, Синхронный
- Источник питания ввода-выводаОт шины NX
- Допустимый ток клемм питания ввода-выводаIOV: 0.5 А/клемму макс., IOG: 0.5 А/клемму макс.
- Электрическая прочность изоляции510 В АC в течение 1 мин; ток утечки не более 5 мА
- Гальваническая развязкаОптопара
- Задержка OFF/ON0.5-1.0 ms мс
- Схема подключения2-проводная, 3-проводная
- Время включения / отключения0.5 мс макс./1.0 мс макс.
- Допустимое напряжение на выходе15.0-28.8 В
- Ток выхода0.5 А
- Защита выходов от короткого замыканияПоддерживается
- Рабочее напряжение нагрузки15…28.8 В DC
- Максимальный ток нагрузки0.5 А/канал, 2 А/модуль
- Максимальный пусковой ток4.0 А/канал, 10 мс макс.
- Ток утечки0.1 мА макс.
- Остаточное напряжение1.5 В макс.
