NX-OD5121 модуль дискретного вывода Omron
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
В типовой задаче дискретных выходов мы чаще всего упираемся не в количество каналов, а в поведение нагрузки на старте и в помеховой обстановке шкафа. Соленоид клапана берет пусковой ток, световая колонна вносит наводки по общей земле, рядом работает частотник - и если модуль вывода подобран наугад, начинаются ложные срабатывания, перегрев по группам, вылеты по защите или деградация клемм. NX-OD5121 модуль дискретного вывода OMRON как раз рассчитан на такие эксплуатационные мелочи и закрывает их инженерно, а не маркетингово.

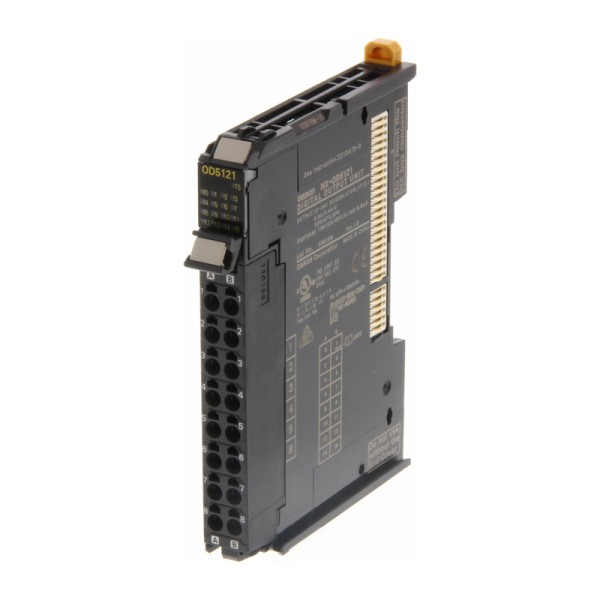

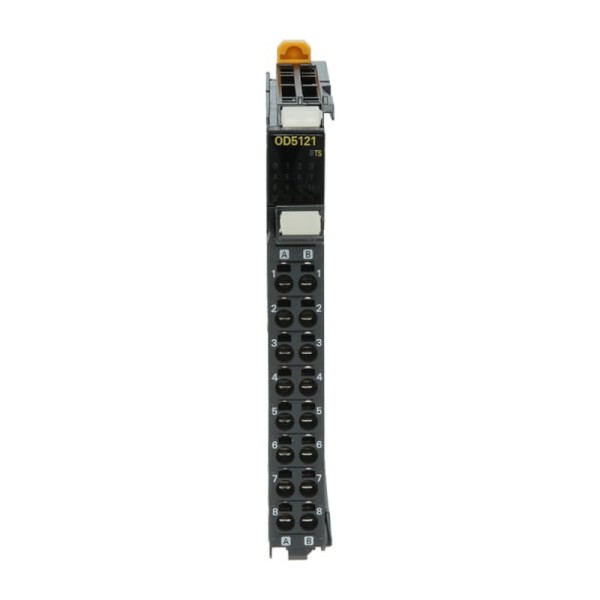

OMRON NX-OD5121 в составе NX-станции
Модуль работает в составе серии NX и питается от шины NX, что удобно при плотной компоновке распределенных островов I/O. В реальном шкафу это означает меньше перемычек по питанию электроники, меньше точек отказа и проще диагностика при расширении станции: добавили секцию на DIN-рейку, защелкнули модуль, развели полевые цепи - и получаем аккуратную архитектуру без лишних блоков питания для каждого сегмента.
Отдельно отмечаем, что выходная часть ориентирована на низковольтные DC-нагрузки. Это типичная зона - клапанные острова, небольшие контакторы с DC-катушками, сигнальные лампы, зуммеры, реле промежуточные. Важно, что модуль корректно работает в диапазоне рабочего напряжения нагрузки, то есть устойчив к просадкам на длинных трассах и падению напряжения на защитных элементах.
NX-OD5121 OMRON: предсказуемая коммутация и защита от сюрпризов нагрузки
В дискретных выходах критичны два параметра: скорость переключения и поведение при пусковых токах. Быстрое включение нужно не ради рекордов, а чтобы отрабатывать короткие импульсы - например, дозирующий толкатель, маркиратор или синхроимпульс на внешнее устройство. Времена включения/отключения у модуля лежат в субмиллисекундной зоне, поэтому импульсные режимы получаются воспроизводимыми, а не плавающими от температуры и разброса элементов.
Пусковой ток на канал допускается кратковременно выше рабочего. На практике это решает конфликт с индуктивными нагрузками и емкостными входами: катушка клапана в момент намагничивания и светодиодные индикаторы с входными конденсаторами часто дают бросок, от которого слабый модуль начинает греться или уходить в ограничение. Здесь запас по пусковому току позволяет запускать такие нагрузки без подбора обходных схем на каждый канал. При этом мы все равно рекомендуем ставить демпфирующие цепи по месту - диод/TVS на катушку, если важна долговечность контактов и минимизация ЭМП, но модуль не требует этого как костыля для работоспособности.
Отдельная инженерная деталь - низкий ток утечки. В полевых условиях он влияет на то, будет ли тлеть светодиодная лампа в выключенном состоянии или самопроизвольно подтягиваться вход внешнего реле. С минимальным током утечки такие эффекты обычно уходят, и не приходится городить шунтирующие резисторы в клеммнике.
Клеммная часть и монтаж в шкафу
Подключение выполнено через пружинную безвинтовую колодку на 16 клемм. Для нас, как для тех, кто запускает и обслуживает линии, это прежде всего скорость и стабильность монтажа: не нужно протягивать винты по регламенту, меньше риск перетянуть жилу или получить плохой контакт из-за вибрации. На объектах с частыми переналадками (упаковка, сборочные конвейеры) пружинный зажим выигрывает еще и тем, что повторные переподключения не превращаются в лотерею качества контакта.
Ширина корпуса небольшая, поэтому модуль удобно ставить в плотные ряды рядом с шинными интерфейсами и CPU. В узких шкафах это буквально решает, влезет ли станция на одну DIN-рейку или придется дробить компоновку и удлинять трассы.
Развязка, помехоустойчивость и промышленная живучесть
Выходные цепи имеют гальваническую развязку на оптопаре. Это не абстрактная безопасность, а защита от типовых ошибок и аварий: разные потенциалы земли между шкафом и полем, наводки от силовых кабелей, пробой в нагрузке. Развязка снижает шанс, что проблема в одном полевом сегменте потянет за собой всю станцию I/O или CPU.
Для шкафов, где рядом живут контакторы, частотные приводы и импульсные БП, важна стойкость к быстрым переходным помехам по линии питания (EFT). Модуль рассчитан на промышленный уровень помехоустойчивости по IEC 61000-4-4, поэтому типовые выбросы от коммутации катушек и дребезга силовых цепей с меньшей вероятностью превратятся в фантомные переключения на выходах.
По механике тоже есть запас: вибростойкость и ударостойкость соответствуют реальности производственных участков, где шкаф может стоять на раме станка или рядом с прессом. Мы обращаем на это внимание, когда объект - не чистая серверная, а реальный цех. Плюс рабочий диапазон температуры и влажности позволяет эксплуатировать модуль в стандартных шкафах без экзотических требований, при условии нормальной вентиляции и отсутствия конденсации.
Практические сценарии применения
- Управление катушками пневмоклапанов 24 В DC на распределенной NX-станции рядом с машиной - короткие полевые линии, быстрые реакции, меньше проблем с наводками.
- Коммутация сигнальных устройств (колонны, сирены) в шкафу с силовой частью - важны низкий ток утечки и развязка, чтобы не ловить паразитные свечения и ложные включения.
- Вывод импульсов на исполнительные механизмы с коротким временем цикла - пригодится малое время переключения, чтобы импульс не расползался.
Если вы подбираете дискретные выходы под NX-архитектуру и хотите избежать типовых проблем с пусковыми токами, помехами и обслуживанием клемм, закладывайте NX-OD5121 и согласуем схему включения нагрузки и защиту по месту.
- Температура хранения−25…+70 °C
- СерияNX
- Высота100 мм
- Глубина71 мм
- Максимальная высота эксплуатации2000
- МонтажНа DIN-рейке в шкафу управления
- Номинальное напряжение12…24 В DC В
- Рабочая температура0…+55 °c
- Ширина12 мм
- Масса70 кг
- Степень загрязнения2 или ниже
- Вибростойкость5…8,4 Гц: амплитуда 3,5 мм; 8,4…150 Гц: 9,8 м/с²; 100 мин по каждой оси
- Ударостойкость147 м/с²; по 3 удара по каждой оси
- Сопротивление заземления100 Ом
- Категория перенапряженияII
- Сопротивление изоляцииНе менее 20 МОм при 100 В DC, между изолированными цепями
- Тип изделияМодуль дискретного вывода
- Рабочая влажность10…95, без конденсации и обледенения %
- Среда эксплуатацииБез коррозионных газов
- Помехоустойчивость2 кВ по линии питания; IEC 61000-4-4
- Потребление модуля с CPU1 Вт, макс.
- Потребление модуля с шинным интерфейсом0.65 Вт, макс.
- Внешние клеммыПружинная безвинтовая колодка (16 клемм)
- Источник питания ввода-выводаОт шины NX
- Электрическая прочность изоляции510 В АC в течение 1 мин; ток утечки не более 5 мА
- Гальваническая развязкаОптопара
- Время включения / отключения0.1 мс макс./0.8 мс макс.
- Рабочее напряжение нагрузки10.2…28.8 В DC
- Максимальный ток нагрузки0.5 А/канал, 4 А/модуль
- Максимальный пусковой ток4.0 А/канал, 10 мс макс.
- Ток утечки0.1 мА макс.
- Остаточное напряжение1.5 В макс.
