В типовом шкафу управления чаще всего проблемы начинаются не с контроллера, а с выходов: клапан не отрабатывает, катушка контактора дрожит, индуктивная нагрузка ловит наводку, а при вибрации в цехе поджимные винты начинают постепенно отпускать провод. Поэтому при проектировании узла дискретных выходов мы смотрим не только на количество каналов, а на поведение модуля в реальной эксплуатации - на динамику переключения, развязку, защиту от КЗ и механику клемм.
OMRON NX-OD5256: что решает на уровне шкафа

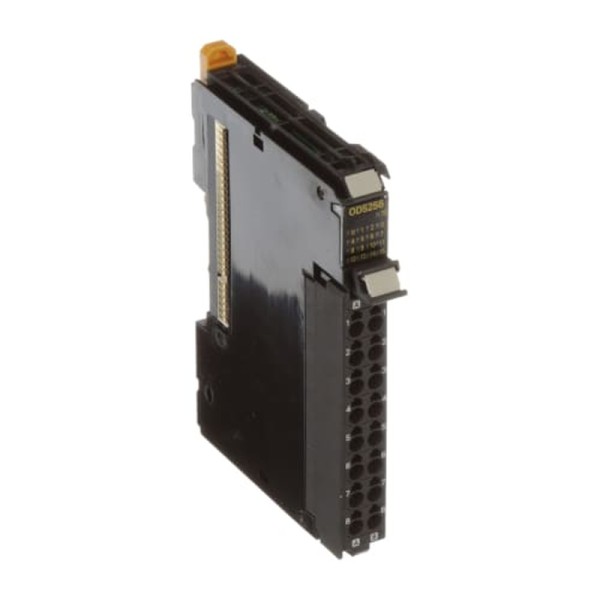

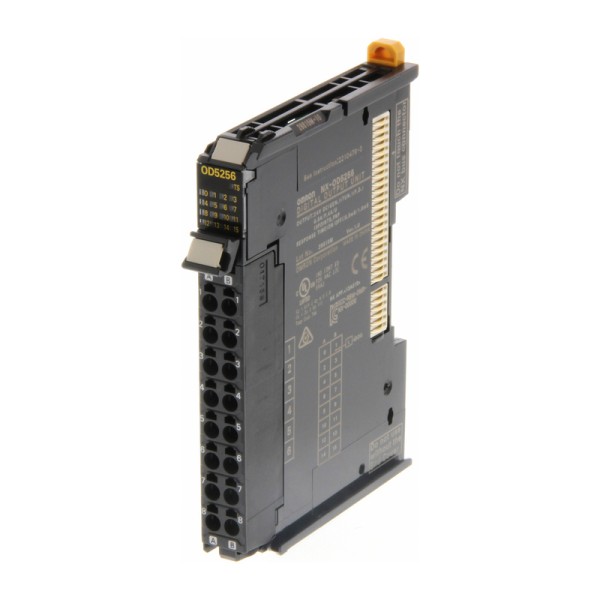

NX-OD5256 - модуль дискретного вывода серии NX под 24 В DC с PNP-логикой и 16 каналами. На практике это типовой выбор для исполнительных механизмов с общим плюсом: электропневмораспределители, небольшие контакторы, индикаторные колонны, промежуточные реле, заслонки с дискретным управлением. PNP-выход удобен в современных схемах, где +24 В распределяется по группам, а коммутация идет по плюсу на нагрузку, при этом общая 0V организуется шиной с контролем падений напряжения.
Важный момент - модуль питается от шины NX, то есть не требует отдельного питания электроники на клеммах. Это упрощает раскладку в шкафу: меньше перемычек, меньше точек отказа, проще трассировка проводов и диагностика по сегменту.
NX-OD5256 OMRON в быстрых циклах и синхронной обработке
По времени включения/отключения модуль укладывается в субмиллисекундный уровень (типично до 0,5 мс на включение и до 1,0 мс на отключение). В прикладной автоматизации это важно не как рекорд, а как предсказуемость при коротких тактах:
- на упаковочных машинах и сортировщиках можно точнее дозировать импульс на пневмоклапан без расползания фронтов;
- в узлах отсечки и маркировки легче удержать повторяемость, когда выходы отрабатывают в одинаковом временном окне;
- при синхронной обработке сигналов в NX-системе проще согласовать дискретные события с задачей управления осью или высокоскоростной логикой.
Отдельно отмечаем режимы обработки - независимый цикл, стандартная скорость, синхронный. В реальных проектах это дает гибкость: часть выходов можно держать в общем цикле ПЛК, а критичные - перевести в синхрон для минимизации джиттера относительно системной шины.
Выходная часть: токи, пусковые режимы, защита от КЗ
Когда управляем катушками, критичны два параметра: допустимый постоянный ток и кратковременный пусковой ток. Многие нагрузки в момент включения берут больше номинала (например, емкостные входы модулей, некоторые типы клапанов, катушки с низким сопротивлением при холодном старте). У NX-OD5256 предусмотрен повышенный пусковой ток на канал в течение короткого времени, а также ограничение по суммарному току на модуль. На практике это означает, что можно без костылей запускать группы соленоидов или реле, но все равно нужно считать тепловой баланс и раскладывать нагрузку по каналам, а не сваливать все силовые потребители в один угол модуля.
Поддержка защиты выходов от короткого замыкания - это не формальность. В шкафах с плотной компоновкой, где много полевых кабелей и быстрый монтаж, периодически случаются ошибки обжима или повреждения изоляции. Защита снижает риск выгорания дорожек и ускоряет восстановление: вместо замены модуля часто достаточно локализовать дефект по линии и вернуть канал в работу после устранения причины.
Развязка и помехоустойчивость в индустриальной среде
Гальваническая развязка на оптопаре - ключевой элемент для устойчивости к наводкам и разности потенциалов. В реальной эксплуатации это проявляется, когда рядом работают частотные приводы, импульсные БП, сварочное оборудование или длинные линии к исполнительным механизмам. Развязка помогает не тащить паразитные помехи в логику NX-шины и снижает вероятность ложных срабатываний на границе уровней.
Импульсные помехи по питанию (типично проверка по IEC 61000-4-4) важны в цехах, где контакторы и индуктивные нагрузки регулярно создают броски. В таких условиях мы всегда рекомендуем дополнять систему грамотной схемой 0V, короткими обратными проводниками и корректным заземлением - модуль рассчитан на промышленную среду, но физику проводки он не отменяет.
Монтаж и клеммы: почему Push-in реально экономит время
Пружинные безвинтовые клеммы Push-in на 16 точек - это не просто удобство для сборщика. В обслуживании это дает два практических плюса: стабильный контакт без периодической протяжки и меньшую чувствительность к вибрациям. Для участков с механическими воздействиями (транспортеры, пресса, линии розлива) вибро- и ударостойкость модуля напрямую влияет на количество плавающих отказов, которые сложнее всего диагностировать.
Съемная клеммная колодка полезна при регламентной замене. Мы часто закладываем такой подход на критичных линиях: при необходимости модуль меняется без перетяжки проводов, а риски перепутать жилы минимальны. Для сервисной службы это минуты вместо часов простоя.
Эксплуатационные ограничения, которые обычно забывают
- Диапазон рабочего напряжения нагрузки важен при просадках 24 В линии: если на дальних потребителях падает напряжение из-за тонкого кабеля или плохой шины 0V, исполнительный механизм может уходить в нестабильный режим.
- IP20 означает, что модуль рассчитан на установку в шкафу. В полевых коробках без климатического исполнения его применять не стоит.
- Влажность допускается высокая, но без конденсации. В неотапливаемых помещениях закладываем обогрев/вентиляцию шкафа, иначе проблемы будут не в модуле, а в клеммах и проводке.
Если нужен предсказуемый дискретный вывод в системе NX с нормальной защитой, развязкой и удобным сервисом, берем NX-OD5256 модуль дискретного вывода OMRON и закладываем его в ведомость как базовый узел управления исполнительными механизмами.
Перед заказом уточним схему нагрузки и раскладку каналов по токам - подберем корректную конфигурацию NX-секции и обвязку по питанию.
- Температура хранения−25…+70 °C
- СерияNX
- Количество дискретных выходов16
- Высота100 мм
- Глубина71 мм
- Максимальная высота эксплуатации2000
- МонтажНа DIN-рейке в шкафу управления
- Номинальное напряжение24 В DC В
- Рабочая температура0…+55 °c
- Степень защитыIP20
- Ширина12 мм
- Тип модуляДискретный ввод-вывод
- Масса70 кг
- Степень загрязнения2 или ниже
- Вибростойкость5…8,4 Гц: амплитуда 3,5 мм; 8,4…150 Гц: 9,8 м/с²; 100 мин по каждой оси
- Ударостойкость147 м/с²; по 3 удара по каждой оси
- Сопротивление заземления100 Ом
- Категория перенапряженияII
- Съёмная клеммная колодкаПоддерживается
- Сопротивление изоляцииНе менее 20 МОм при 100 В DC, между изолированными цепями
- Тип дискретных выходовPNP
- Тип изделияМодуль дискретного вывода
- Рабочая влажность10…95, без конденсации и обледенения %
- Среда эксплуатацииБез коррозионных газов
- Помехоустойчивость2 кВ по линии питания; IEC 61000-4-4
- Тип шины ввода-выводаNX I/O Bus
- Подключение ввода-выводаБезвинтовые пружинные клеммы Push-in
- Количество разъёмов ввода-вывода1
- Потребление модуля с CPU1.1 Вт, макс.
- Потребление модуля с шинным интерфейсом0.7 Вт, макс.
- Внешние клеммыПружинная безвинтовая колодка (16 клемм)
- Обработка сигналовНезависимый цикл, Стандартная скорость, Синхронный
- Источник питания ввода-выводаОт шины NX
- Электрическая прочность изоляции510 В АC в течение 1 мин; ток утечки не более 5 мА
- Гальваническая развязкаОптопара
- Задержка OFF/ON0.5-1.0 ms мс
- Схема подключения1-проводная
- Время включения / отключения0.5 мс макс./1.0 мс макс.
- Допустимое напряжение на выходе15.0-28.8 В
- Ток выхода0.5 А
- Защита выходов от короткого замыканияПоддерживается
- Рабочее напряжение нагрузки15…28.8 В DC
- Максимальный ток нагрузки0.5 А/канал, 4 А/модуль
- Максимальный пусковой ток4.0 А/канал, 10 мс макс.
- Ток утечки0.1 мА макс.
- Остаточное напряжение1.5 В макс.
